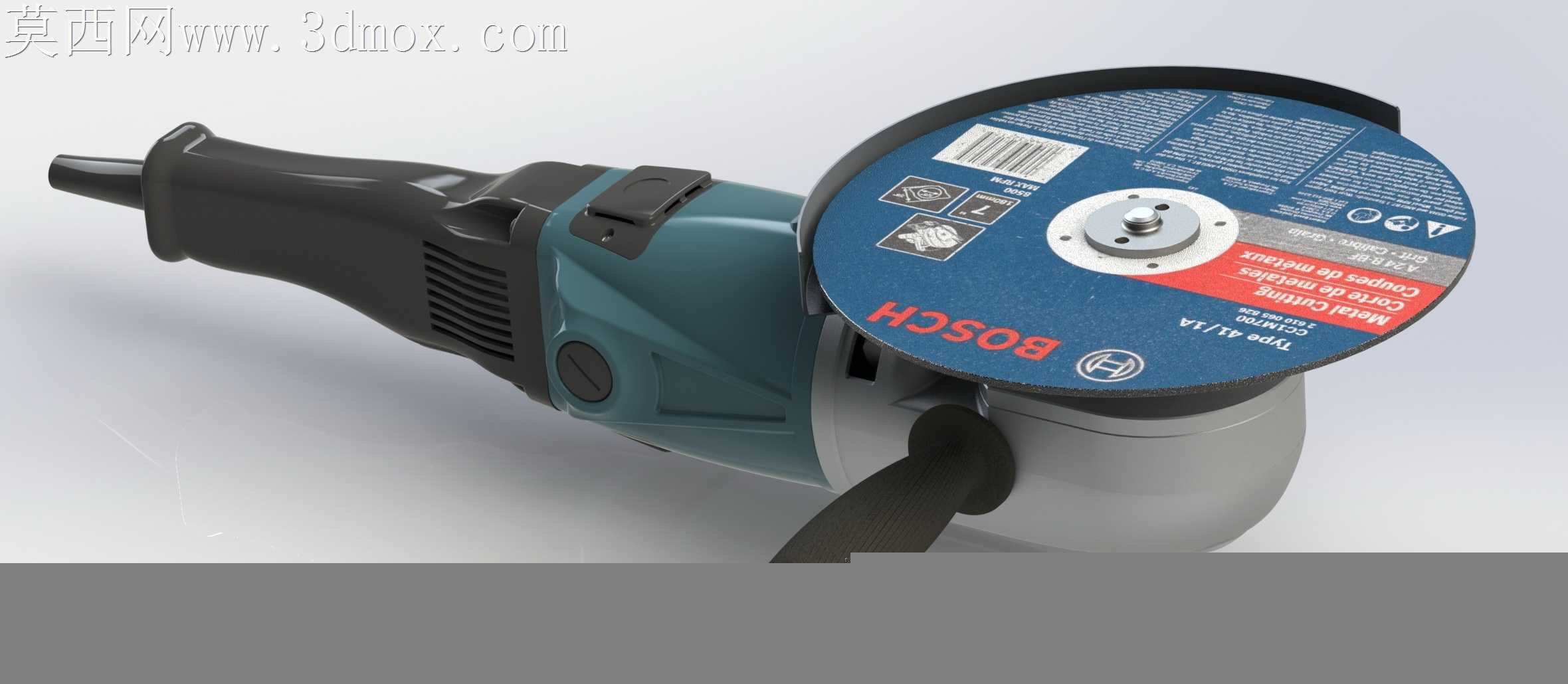

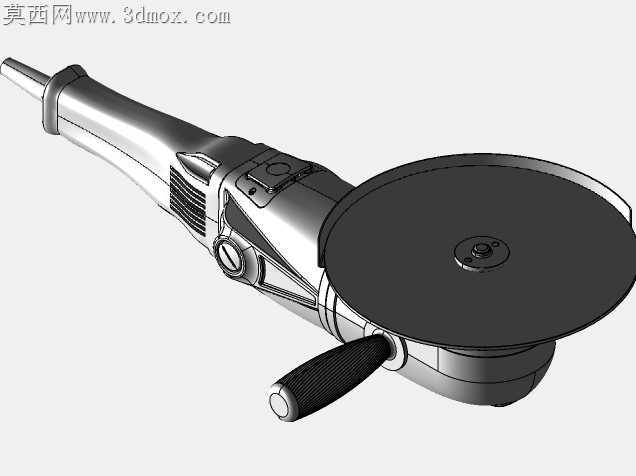

博世款230型大功率手持角磨机结构还原

手持角磨机在金属加工作业中最常出现的故障点，莫过于输出轴端的砂轮片锁紧结构松动、机身握持区的散热风道堵塞，以及尾部电源线弯折处的护套断裂，这些现场反馈的高频损耗点，在结构还原阶段就需要做针对性的细节处理。砂轮片的安装法兰做了阶梯式的公差匹配，压紧面的防滑齿深度控制在0.15毫米，既不会因为齿过深在砂轮片高速旋转时压裂基体，也不会因为接触面过于光滑导致锁紧后出现打滑偏移，配套的锁紧螺母边缘做了圆角过渡，避免更换砂轮片时扳手滑脱划伤操作人员。机身握持区域的散热格栅没有做等距的均匀排布，靠近电机碳刷舱的位置格栅开孔更密集，对应电机转子换向器的发热集中区，进风路径直接对准碳刷与换向器的接触位置，能在6000转/分的额定转速下持续带走摩擦产生的热量，避免碳刷过早烧蚀。尾部电源线的护套做了三段式的软硬胶过渡，靠近机身出线口的位置硬度更高，能承受大角度弯折时的应力集中，靠近线缆末端的位置胶料更软，适配作业时频繁拖拽、弯折的使用场景，不会出现胶套开裂导致内线裸露的隐患。辅助手柄的连接螺纹做了加长处理，拧入机身的深度达到12毫米，即便在大负载打磨时出现侧向受力，也不会出现螺纹滑牙导致手柄脱落的风险。机身开关的拨块做了内凹的防滑纹理，戴沾有油污的劳保手套操作时也能准确拨动，不会出现打滑误触的情况。砂轮片防护罩的锁紧卡扣做了快拆结构，不需要额外工具就能调整防护罩的角度，适配不同打磨角度的作业需求，卡扣的锁紧力经过匹配，正常打磨产生的振动不会让防护罩出现移位。齿轮箱的连接面做了止口定位设计，装配时能自动对齐轴承孔的同轴度，避免因为装配偏差导致齿轮啮合间隙不均，出现运转异响或者齿轮过早磨损的问题。机身外壳的加强筋排布隐藏在握持区的曲面下方，既不会硌手影响握持手感，又能提升外壳的抗冲击强度，即便作业时不慎从一米左右的高度跌落，也不会出现外壳开裂的情况。
