微型手动气动手转阀结构设计

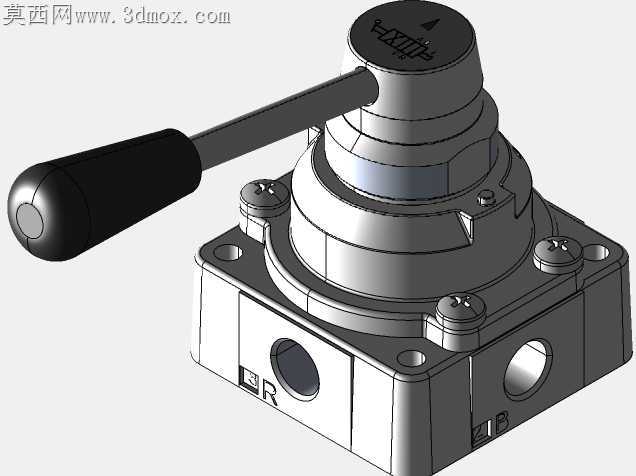

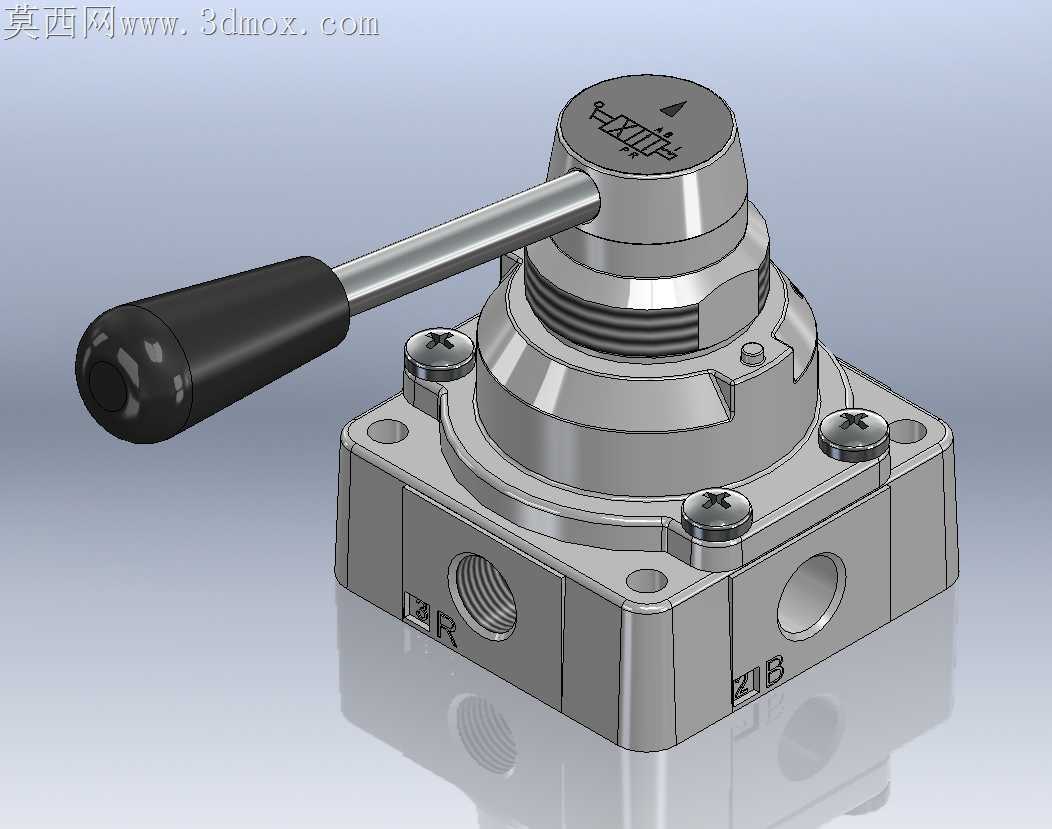

小型气动回路里的手动换向阀，最容易出问题的就是操作手柄的旷量与阀体安装面的密封失效，很多量产微型阀用久了会出现手柄扳动卡滞、阀口串气的问题，根源就在转轴与阀体配合段的公差设计没考虑长期磨损的补偿空间。这款微型手动转阀的转轴部位做了阶梯式轴肩设计，没有采用常见的直通光轴结构，靠近操作端的轴段直径略大于阀体内密封段，装配时密封圈不会被轴端锐边刮蹭，日常扳动时轴肩能承受大部分径向作用力，不会把侧向力直接传递到密封件上，能大幅延长密封件的使用寿命。阀体底部的方形安装座做了下沉式安装孔设计，固定螺丝的头部完全沉入座体内部，不会突出安装平面，在紧凑的气动回路布局里不会和相邻的气管、接头产生干涉，四个安装孔的位置度公差控制在0.02mm以内，安装时不需要反复调整就能对准安装板的螺纹孔，不会出现强行锁螺丝导致阀体变形的问题。手柄握把采用了包胶式结构，金属杆身嵌入橡胶握把内部，没有采用常见的螺丝顶紧固定方式，避免长期扳动后握把松动打滑，握把表面的防滑纹理做了圆弧过渡，没有尖锐棱角，操作人员戴劳保手套操作时也不会勾挂织物，扳动手感的阻尼感来自转轴处的碟簧预紧，不是靠密封圈的过盈量提供阻尼，不会因为密封圈老化导致手柄定位失效。阀身上的气口标识直接做在阀体本体的铸造面上，不是后期丝印或者粘贴标签，长期接触气动回路里的冷凝水、油污也不会脱落，操作人员接气管时不用反复对照说明书找气口，能减少接错管路的概率。阀盖与阀体的连接采用内六角螺丝锁紧，螺丝头部做了沉孔处理，不会突出阀盖表面，整个阀体外轮廓没有突出的尖锐结构，在狭小的设备舱内安装维护时不会刮伤操作人员的手部，阀盖上的档位标识做了凹陷式填漆处理，扳动手柄时能清晰感受到档位的定位卡点，不需要目视观察就能确认阀的换向状态，在设备内部光线不好的位置操作也能准确切换气路状态。
