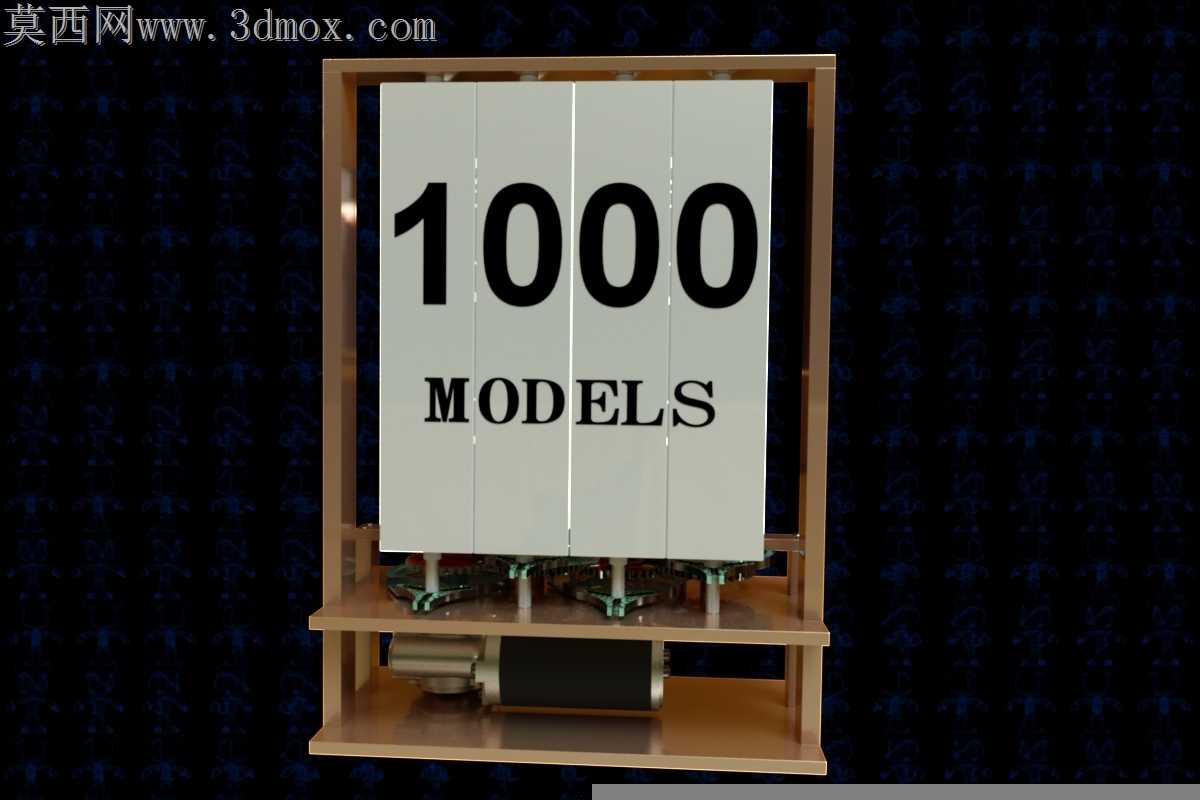

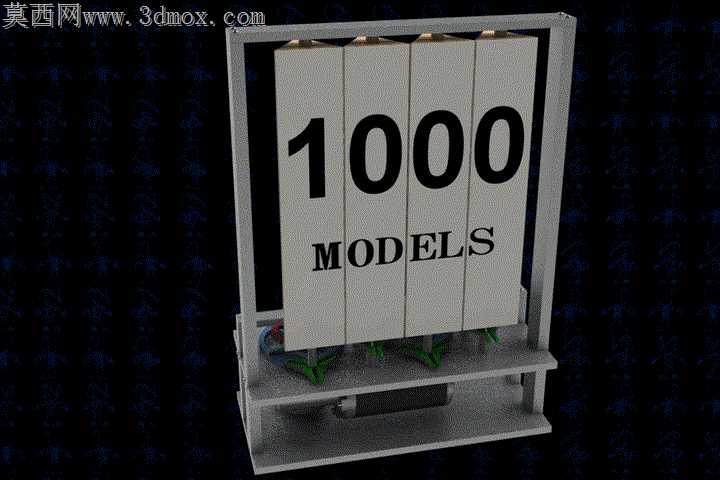

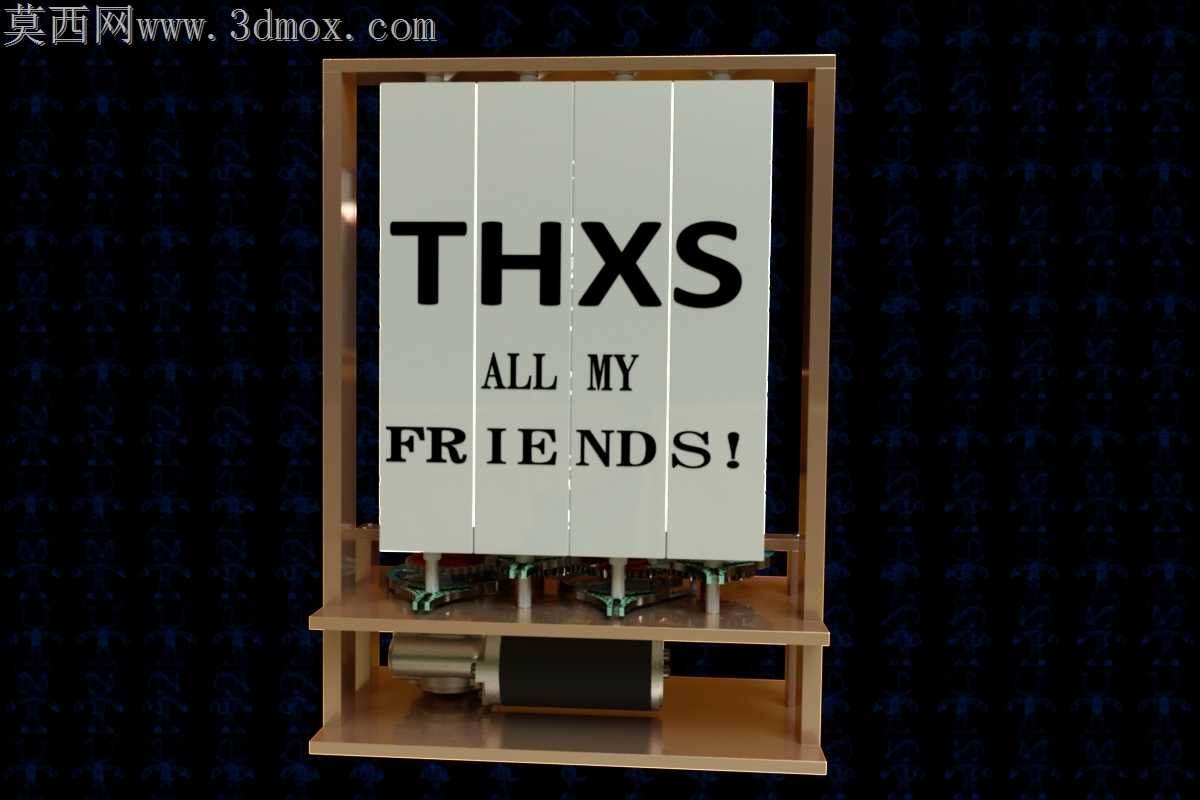

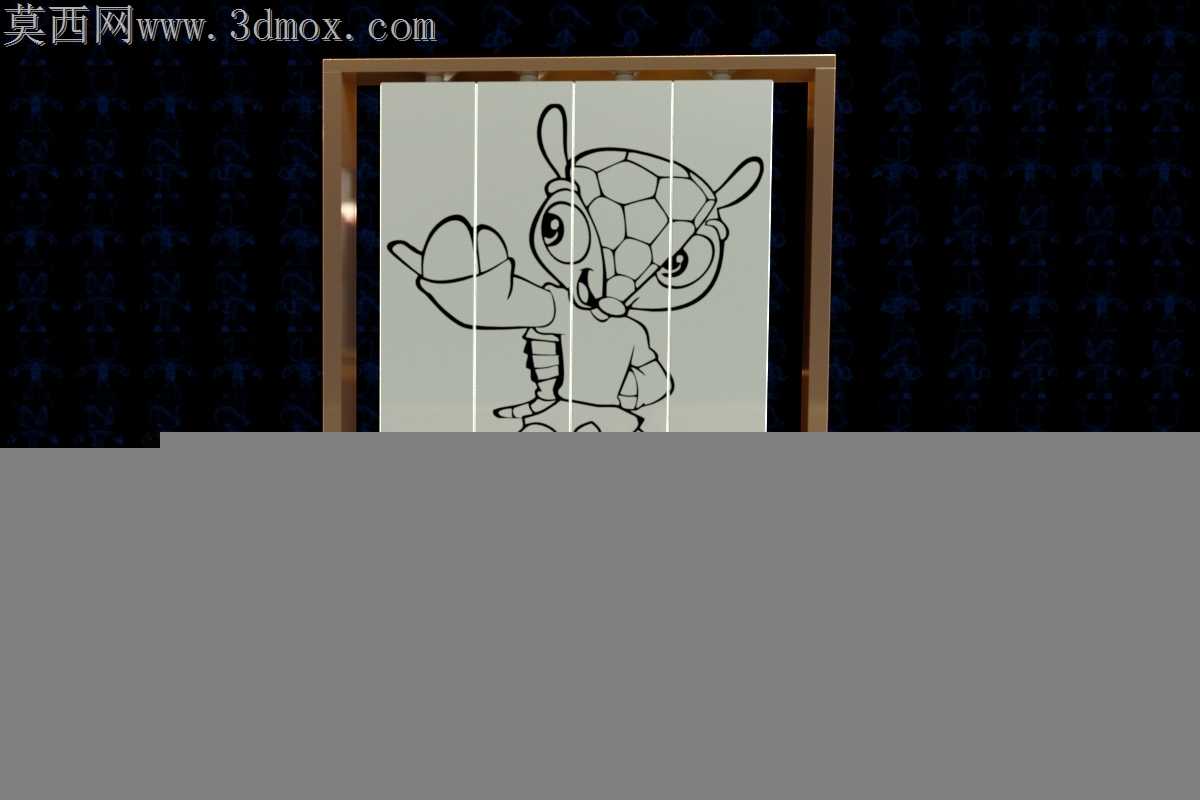

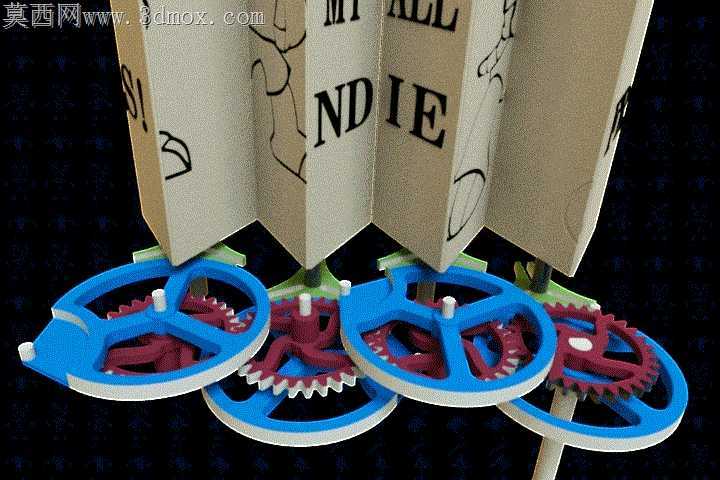

千款模型纪念翻牌展示机械装置

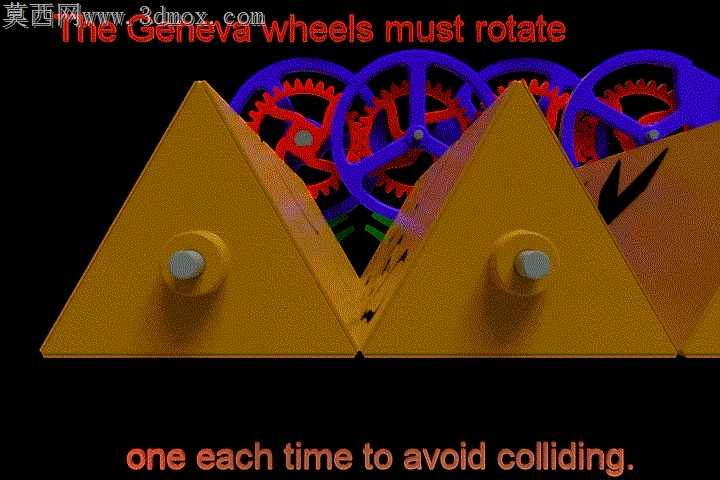

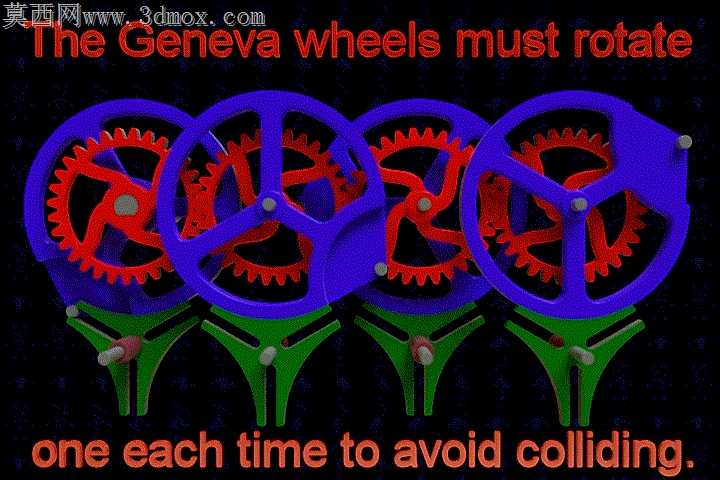

木质板材切割后边缘易出现崩边毛刺，这套翻牌展示装置的立板卡槽在设计时特意预留了0.12mm的单边余量，刚好适配激光切割后木质件的表层碳化层厚度，不用二次打磨就能让四块展示牌顺畅卡入框架，不会出现卡滞或者晃荡的问题。底部的凸轮联动轴和牌体下方的拨片接触位置，特意把接触端面做了15度的小倒角，避免木质件长期往复拨动出现棱角崩缺，就算连续翻牌上百次，拨片也不会因为硬接触出现掉渣开裂的情况。框架底部的承托层没有做满铺整板，只在拨片、凸轮的安装位置留了局部支撑条，既减少了板材的切割用量，也能让联动结构完全露在可视范围内，调试的时候不用拆开整层盖板就能直接观察凸轮和拨片的啮合间隙，手指伸进去就能微调拨片的固定角度。展示牌的表面字符没有做凸起雕刻，而是留了平整的平面方便后期转印贴纸，字符区域的边框特意做了0.2mm的浅凹槽，贴贴纸的时候能顺着凹槽快速定位，不会出现贴歪溢胶的问题。底部的绿色支撑脚没有用硬质塑料件，而是选了带微弹性的软胶材质，和木质框架连接的时候留了0.08mm的过盈量，直接压入框架底部的预留孔就能固定，不用额外涂胶或者打螺丝，拆装都很方便，放在桌面的时候还能缓冲凸轮转动带来的轻微震动，不会因为联动晃动让整个装置在桌面滑移。凸轮轴的两端支撑孔没有做贯穿设计，只在框架两侧立板上开了深度5mm的盲孔，轴端插入后不会从外侧露出，既保证了外观的整体性，也能避免轴件长期转动出现轴向窜动，不用额外加装轴端挡圈就能限位。牌体和框架之间的间隙控制在0.15mm，刚好抵消木质件受温湿度影响产生的轻微胀缩，就算在南方梅雨季节，板材吸湿膨胀后也不会出现牌体卡死在框架里的情况，北方干燥环境下板材收缩也不会让牌体间隙过大出现歪斜。整个装置的所有木质零件都能通过平板激光切割一次加工成型，没有需要三轴铣削的复杂曲面，加工时不用反复换工装，单套零件的切割时长能控制在二十分钟以内，加工成本比带曲面的同类展示装置低六成以上。
