多瓣联动球形自适应夹持执行机构

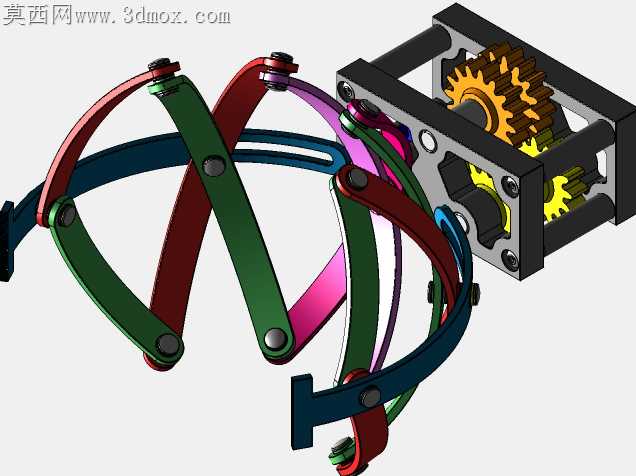

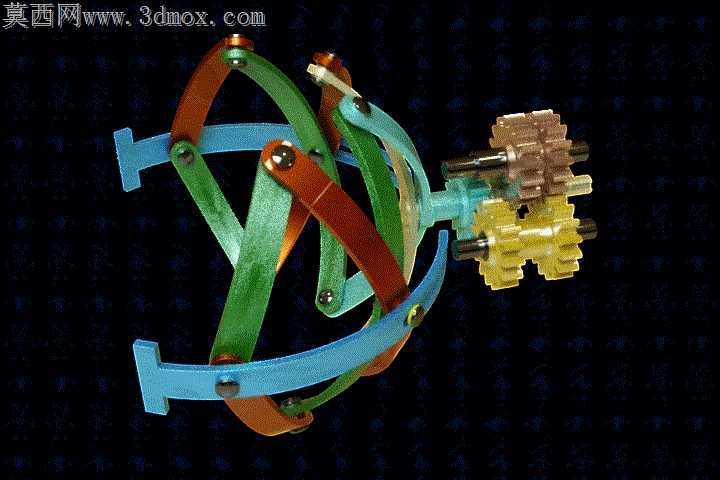

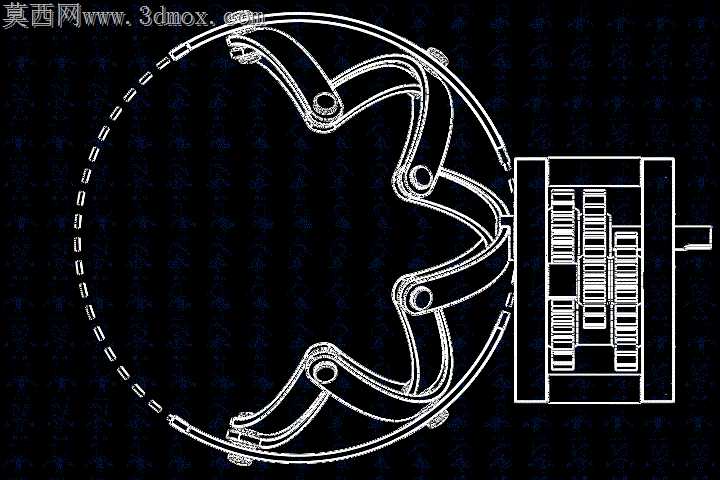

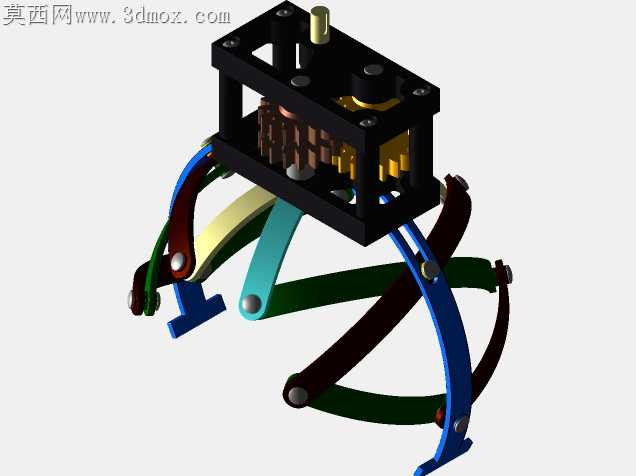

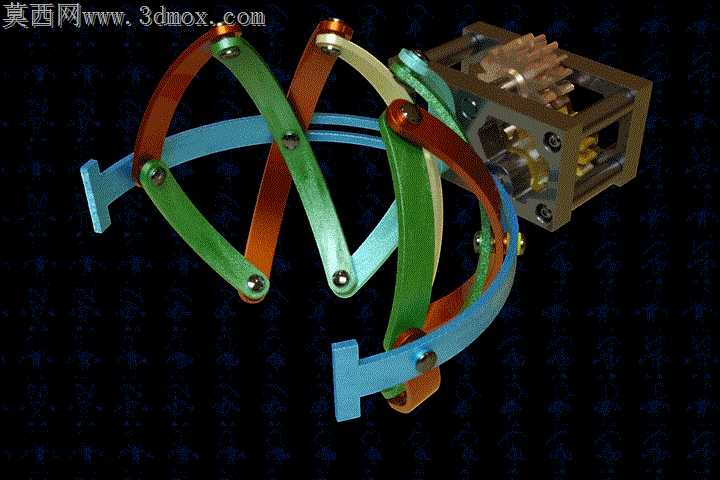

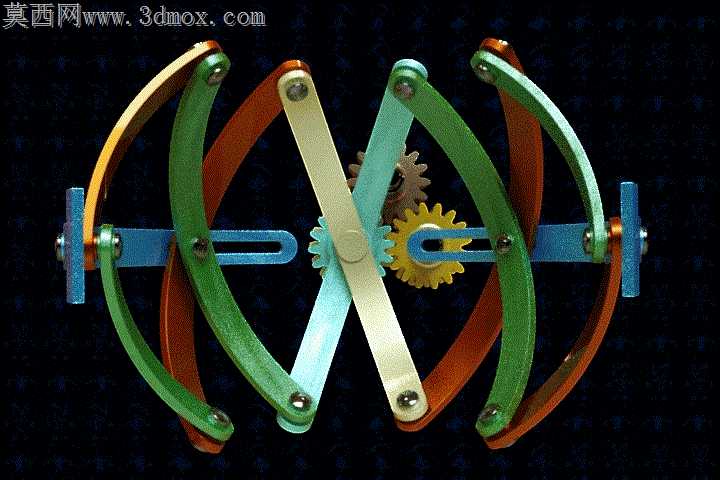

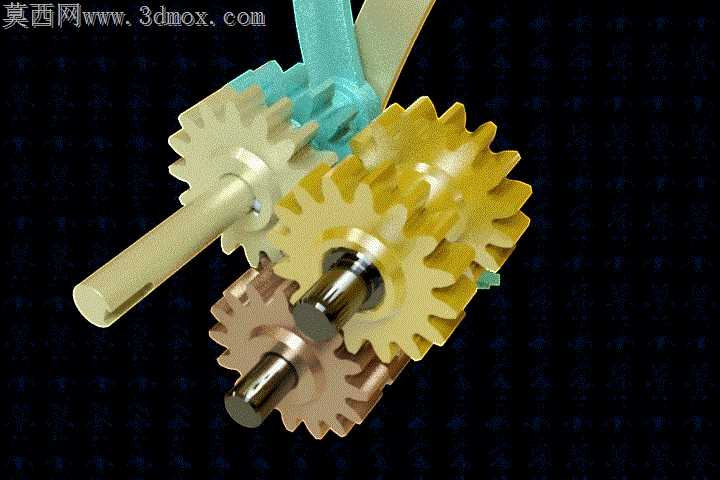

异形曲面工件的夹持失稳，一直是精密装配工位的高频痛点——传统三爪卡盘仅能适配规则回转体，软质爪垫加持力稍大就会压伤薄壁球面工件，加持力不足又会在转运过程中出现工件偏转脱落。这款球形夹持结构从根源上规避了这类问题，多组弧形瓣片通过层叠铰接的方式形成完整的包络球面，每片瓣片的铰接点都做了沉孔嵌装设计，销轴两端完全没入瓣片基体内部，不会在夹持接触面形成凸起硌伤工件表面。瓣片的弧形轮廓做了等曲率偏移处理，完全收拢时相邻瓣片的侧边间隙控制在0.12mm以内，不会出现卡入工件飞边、碎屑导致的卡滞问题，张开时各瓣片沿预设的弧形轨迹同步外扩，不会出现单瓣超前运动剐蹭工件外壁的情况。后端的齿轮传动箱体做了一体化的框架式设计，传动齿轮组的安装轴孔采用一次装夹镗削加工，同轴度公差控制在0.02mm以内，保证动力输入时各瓣片的受力完全均匀，不会出现偏载导致的瓣片变形。瓣片与传动连杆的连接位置预留了0.05mm的间隙配合量，既不会因为间隙过大出现夹持晃动，也不会因为公差过紧导致低温环境下运动卡涩。瓣片的接触面没有做冗余的防滑纹路，而是保留了光滑的弧面基底，实际应用时可以根据夹持工件的材质，粘贴不同厚度的聚氨酯、丁腈橡胶垫，光滑的金属基底能让胶垫完全贴合，不会因为纹路凸起导致胶垫局部应力集中过早破损。传动箱的侧边预留了标准的动力输入接口，可以直接接驳伺服电机、旋转气缸等常规动力元件，不需要额外定制转接法兰。整套结构没有采用复杂的异形弹簧、定制凸轮等难采购配件，所有铰接销轴、传动齿轮都是常规标准件，后期维护更换成本极低，瓣片本身采用等厚度的弧形钣金折弯+局部铣削加工，不需要五轴设备就能完成加工，小批量试制的成本仅为定制异形球面夹爪的三分之一。实际工况测试中，这套结构可以稳定夹持直径在收拢状态到最大张开状态区间内的球形、椭球形、带局部曲面的异形工件，加持力均匀分布在整个接触弧面上，不会出现传统夹爪的点接触压痕，在精密光学元件、球形阀芯、薄壁球形壳体的装配、检测、转运工位都有极强的适配性，甚至可以通过更换不同曲率的瓣片，快速适配不同尺寸范围的工件，不需要更换整套夹持主体。
