立式高频脉冲电源变压器结构设计

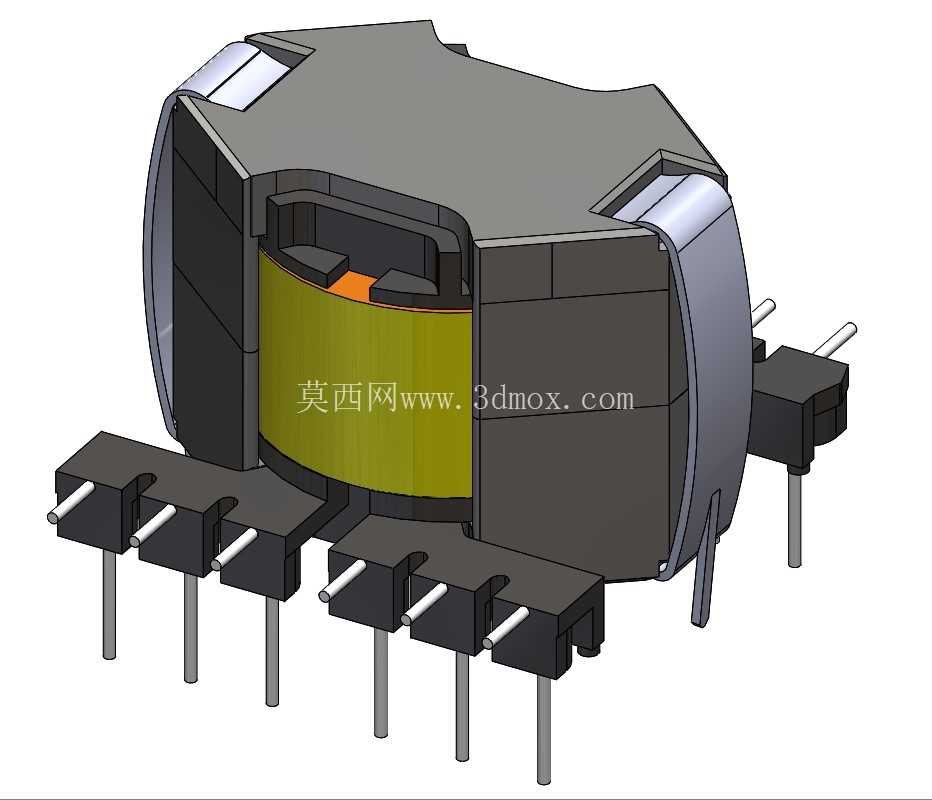

这款立式变压器主要面向小功率开关电源、车载电控模块、工业控制板卡的电压变换场景，在板载安装空间受限的工控、车载电子领域应用广泛，承担输入输出侧电气隔离、电压等级匹配、能量耦合传递的核心作用，是开关电源拓扑中不可或缺的磁性元件。从结构设计来看，整体采用立式直插排布，磁芯选用中柱开气隙的铁氧体材质，能够在保证饱和磁通密度满足设计要求的前提下，有效避免直流偏磁带来的磁芯饱和问题，磁芯外侧包裹金属屏蔽罩，一方面可以约束绕组漏磁向外辐射，降低对周边敏感器件的电磁干扰，另一方面也能在波峰焊、组装流转过程中对磁芯和绕组形成物理防护，减少磕碰导致的磁芯碎裂、绕组绝缘破损风险。绕组部分采用分层绕制工艺，初级绕组与次级绕组之间设置绝缘隔离层，满足安规要求的电气间隙与爬电距离，引脚采用直插式镀锡铜针，针脚排布间距符合通用PCB板载安装的孔位规范，能够直接适配常规2.54mm网格间距的印制电路板设计，不需要额外定制异形孔位，降低PCB设计阶段的布局难度。安装边界方面，整体高度控制在板载元件常规限高范围内，不会与设备外壳、上层板卡形成装配干涉，横向占用的PCB面积远小于同功率等级的卧式变压器，在纵向空间充足、横向布局紧张的电路板上优势明显，引脚伸出长度经过优化，既能够保证波峰焊时焊锡充分浸润形成可靠焊点，又不会因为针脚过长导致焊接后残留针脚突出PCB背面过多，影响背面元件贴装或者壳体装配。设计过程中充分考虑了量产加工的工艺可行性，磁芯与绕组骨架采用卡扣配合结构，不需要额外点胶固定就能保证磁芯与骨架的相对位置精度，屏蔽罩与骨架之间设置定位卡槽，组装时可以快速对位，提升产线装配效率，引脚与骨架内部的绕组连接端采用压接加浸锡工艺，避免虚焊、脱焊导致的接触不良问题，能够适应车载场景下的振动、温度循环等可靠性测试要求。在实际选型应用中，这款变压器可以直接匹配反激、正激等常见的小功率开关电源拓扑，不需要对磁芯参数、绕组匝数做大幅调整就能适配多数10W-30W功率段的电源设计需求，磁芯的窗口利用率经过优化，在保证绕组绝缘距离的前提下尽可能提升铜线填充率，降低绕组直流损耗，提升变压器整体工作效率，减少工作状态下的温升。外形结构上，两侧的屏蔽罩圆弧过渡处理，没有尖锐棱角，避免组装过程中划伤操作人员或者损坏周边线材绝缘层，底部骨架的挡墙结构可以阻挡波峰焊时焊锡向上攀爬导致的绕组短路问题，针脚的位置度公差控制在±0.1mm以内，能够适配自动化插件设备的上料要求，不需要人工插件即可完成SMT前段的插件工序，适配规模化量产的加工需求。不同于常规开放式立式变压器，这款带屏蔽结构的立式变压器在EMC性能上有明显优势，能够通过多数工业、车载电子类产品的电磁兼容测试要求，不需要额外在变压器外部增加铜箔屏蔽层，减少整机的物料与加工成本，磁芯的气隙设置在中柱位置，相比边柱开气隙的结构，能够进一步降低边缘磁通导致的绕组涡流损耗，提升变压器在高频工作状态下的效率表现，绕组的出线端全部通过骨架内部的走线槽引导至对应引脚，避免绕组铜线直接暴露在外部导致的绝缘破损风险，整体结构紧凑，可靠性高，能够适应-40℃到125℃的工作温度范围，满足多数工业、车载场景的环境适应性要求。
