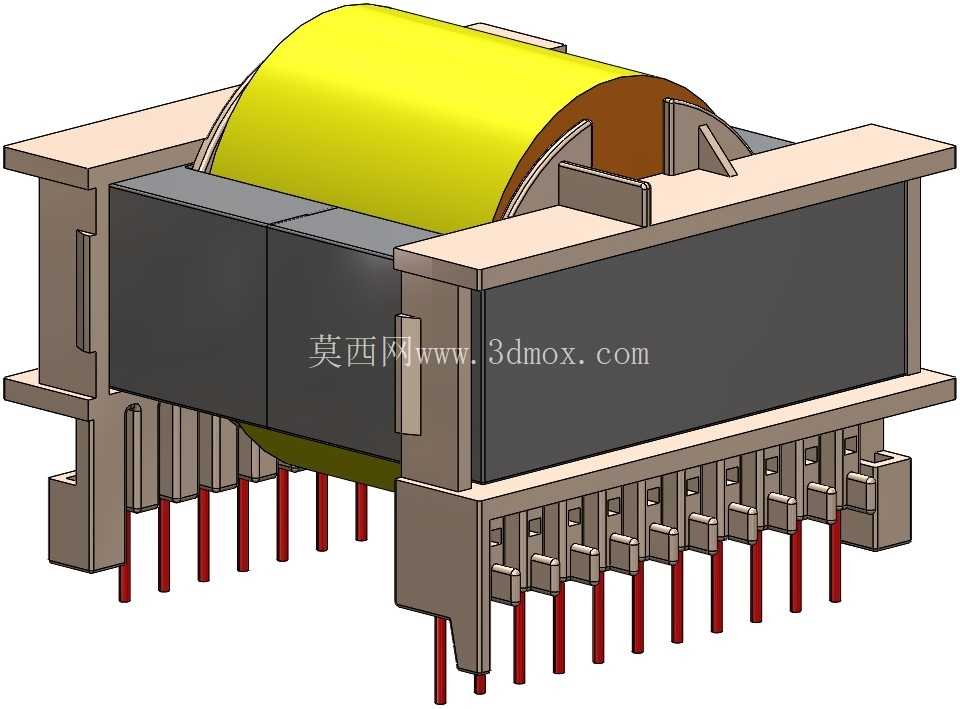

卧式ETD54型铁氧体线圈架变压器结构

在开关电源、工业控制板卡、车载电子供电模块的开发场景中，高频变压器的选型与结构适配直接决定了整机的供电稳定性与EMC表现，ETD54规格的卧式变压器正是这类中大功率供电场景下的常用核心器件。这类变压器采用卧式插装结构，引脚沿本体两侧平行排布，相较于立式结构能有效降低整机装配后的整体高度，适配对安装空间竖向尺寸有严格限制的壳体设计，常见于100W-500W功率段的AC-DC电源模块、车载充电机前级变换电路、工业伺服驱动的供电单元中，承担电压变换、电气隔离、能量传递的核心作用。

从结构设计逻辑来看，这款变压器采用ETD54标准铁氧体磁芯，中柱为圆形截面，相较于同功率等级的EE型磁芯，圆形中柱能让绕组绕制时的导线利用率更高，减少绕组端部的无效长度，降低铜损，同时磁芯窗口的有效绕制面积更规整，方便不同线径的漆包线、三层绝缘线分层排布，满足安规距离要求。线圈架采用耐高温工程塑料注塑成型，骨架上设置了多道分隔挡墙，初次级绕组之间通过挡墙实现物理隔离，无需额外增加绝缘胶带厚度就能满足基础的爬电距离要求，适配多数工业类产品的安规认证标准。引脚采用直插式设计，针脚直径与间距符合常规PCB板的通孔插装工艺要求，针脚根部做了台阶定位设计，波峰焊过程中能有效阻挡焊锡沿针脚向上渗透到绕组区域，避免焊锡渣残留引发的绕组短路风险。

实际选型应用中，这款卧式结构的安装边界需要重点匹配PCB布局：磁芯本体的横向跨度对应两侧引脚的总排布长度，竖向安装高度为磁芯顶部到引脚端部的垂直距离，设计PCB封装时需要在磁芯本体投影区域预留足够的禁布区，避免板上其他高位元器件与变压器本体产生干涉，同时磁芯与周边功率器件、散热片的距离需要满足安规电气间隙要求。绕组绕制过程中，初级绕组通常紧贴骨架内层绕制，次级绕组根据输出电压等级分层绕制，层间根据绝缘等级要求添加对应厚度的绝缘薄膜，磁芯对接处需要按照设计要求预留合适的气隙，避免大电流工况下出现磁饱和问题，气隙的大小直接影响变压器的励磁电感参数，是设计调试阶段需要重点匹配的参数。

从生产装配的角度看，卧式结构的变压器在PCB过波峰焊时的重心更低，相较于立式结构不容易出现焊盘受力不均导致的器件歪斜问题，批量生产的良率更有保障；同时卧式排布的引脚在焊接后与PCB的结合强度更高，在车载类有振动要求的应用场景中，抗振动疲劳性能更优。磁芯外部的黄色绝缘包裹层一方面起到固定磁芯对接面、避免磁芯松动产生电磁噪音的作用，另一方面也能增强绕组与磁芯之间的绝缘性能，防止生产过程中磁芯棱角划伤绕组绝缘层引发耐压不良。骨架两侧的定位凸台在磁芯装配时起到导向限位作用，能保证两侧磁芯对接时的同轴度，避免磁芯错位导致的有效导磁面积下降，降低磁芯工作时的损耗。在电路调试过程中，这类ETD54卧式变压器的绕组参数可根据实际开关频率、输入输出电压范围灵活调整，骨架的窗口空间能容纳多组独立绕组，可同时实现多路不同等级的电压输出，满足复杂电路系统的多电压供电需求，比如同时给控制芯片、驱动电路、功率输出回路提供互相隔离的供电电压，减少额外隔离器件的使用，缩小整机电路的布板面积。
