重载工况用板条式输送链结构设计

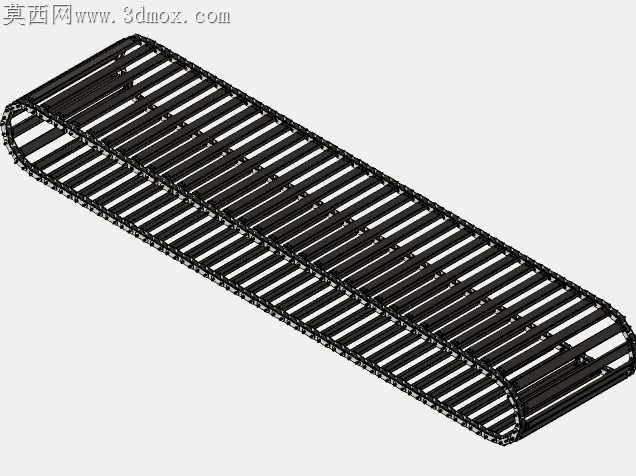

散料输送现场常遇到普通网带链卡料、窄条链承重后板条弯折的问题，板条边缘与链节铆接处应力集中，长期受交变载荷容易出现板条脱落、链节卡滞的故障，这款板条输送链的结构设计正是针对这类现场痛点做了针对性调整。板条与两侧链条的连接位没有采用传统的外露铆钉结构，而是将铆接藏在链节内侧的凹槽内，避免输送过程中散料、碎屑卡入铆接缝隙，也能减少物料剐蹭对铆接点的磨损，日常运维时不用频繁清理连接位的积料。板条本身做了等距排布的间隙设计，间隙宽度控制在常规散料粒径的三分之一，既保证输送过程中细碎粉料能从间隙漏下实现初步筛分，又不会因为间隙过大导致待输送工件卡滞，板条的截面做了微弧处理，不是完全平直的矩形条，受重载时应力会顺着弧面分散到两侧连接端，不会在板条中部出现应力集中导致的弯折变形。两侧的传动链节做了加厚处理，链节之间的铰接间隙预留了千分之三的磨损余量，不会因为长期运行磨损后出现链节松垮、跑偏的问题，链节内侧做了导向凸台，能和输送机机架的导向槽精准配合，高速运行时不会出现链条跳齿、偏移的情况。板条表面没有做多余的防滑凸起，避免凸起位置积料难以清理，平整的板面既能输送规则的箱装工件，也能输送不规则的散状物料，适配多种输送场景。铰接位置的销轴做了端面倒角处理，装配时能顺畅压入链节孔位，不会因为销轴端面毛刺刮伤链节孔壁导致装配后转动卡滞，销轴两端的挡圈槽位置做了加深处理，挡圈卡入后不会因为运行震动脱落，避免链条散架的故障。实际落地测试时，这款输送链在满载工况下连续运行七十二小时，板条中部的形变量不到0.2毫米，铆接位置没有出现松动，链节铰接位的温升比普通输送链低四摄氏度左右，能适配冶金、建材、食品加工等多个行业的散料或工件输送需求，针对有腐蚀性的工况，只需要更换对应材质的板条和链节，不需要调整整体连接结构，互换性很强。
