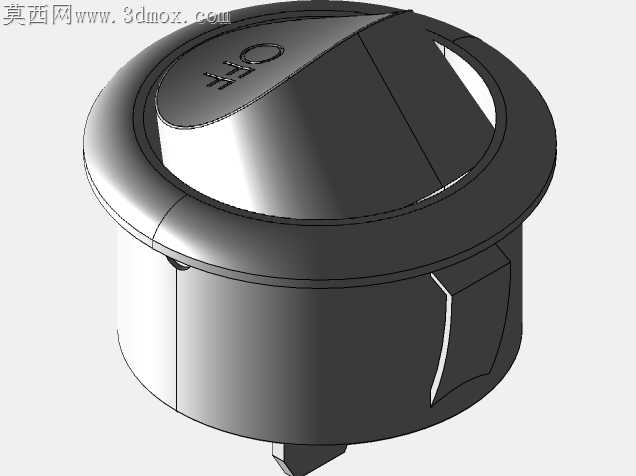

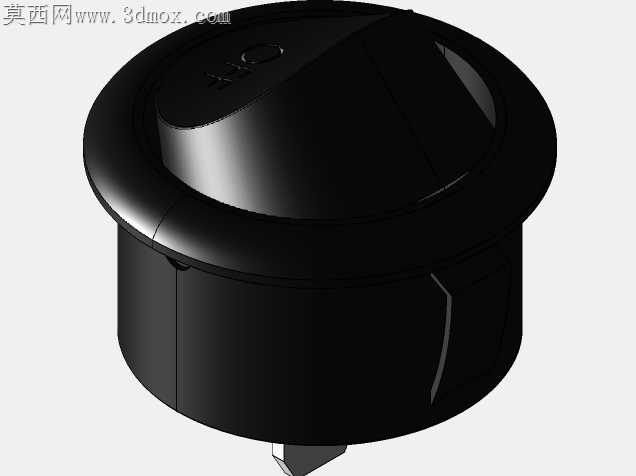

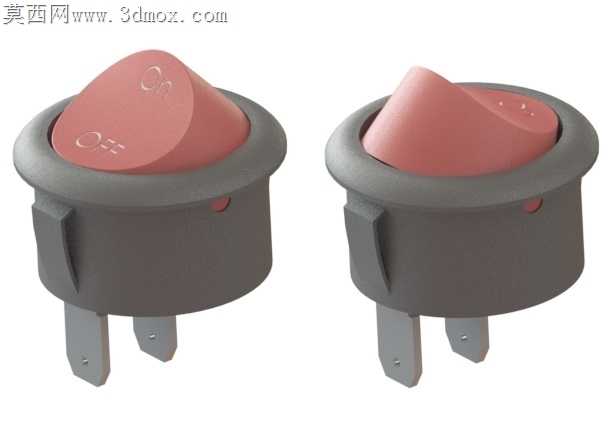

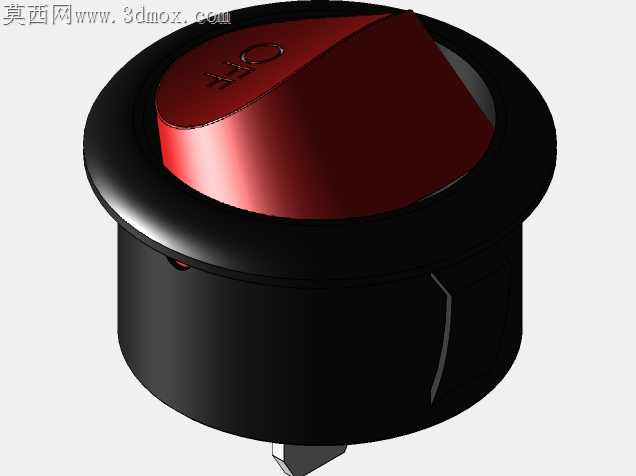

圆形翘板船型电源开关结构设计

常规圆形翘板开关量产时最容易出现卡滞、按动手感不均的问题，根源多在翘板曲面与基座配合的公差匹配上，这款开关的翘板拨头采用非对称圆弧过渡，没有沿用常见的对称半球造型，拨头靠近On档位的一侧曲面抬升1.2度，按压时指腹接触的受力点刚好落在翘板杠杆的最优施力位置，不需要刻意加大按压力度就能完成档位切换，长期使用也不会出现拨头磨损导致的打滑问题。基座外圈的卡扣采用三段式倒扣设计，没有做整圈连续卡扣，装配时不需要用太大的压合力就能把开关卡入面板开孔，倒扣的止退面做了0.15毫米的微小斜度，卡入后面板与基座之间不会出现松动晃量，同时拆卸时用平口工具撬动侧边缺口就能顺利取出，不会像整圈卡扣结构那样容易撬断基座边缘。插脚与基座的结合位置做了环形封胶槽，注塑时插脚作为嵌件放入模具，熔融的塑料流入封胶槽后冷却形成密封结构，能避免日常使用时液体顺着插脚缝隙渗入开关内部造成短路，插脚的表面做了滚花处理，和导线焊接时焊锡能更好附着，不会出现虚焊脱落的情况。翘板下方的动触片支撑点采用球面接触设计，代替传统的平面支撑，翘板摆动时接触点始终保持线接触状态，不会因为长期摩擦出现接触偏移导致的导通不良，基座内部的定位筋刚好卡在动触片两侧，限制触片的横向窜动，按动开关时不会出现触片错位引发的档位失效。开关外壳选用阻燃尼龙材质，翘板部分选用耐温PC材质，两种材质的收缩率差异在模具设计时已经做了提前补偿，翘板和基座的配合间隙控制在0.1毫米，既不会因为间隙过大进灰，也不会因为间隙过小出现温度变化导致的卡滞。翘板表面的档位标识采用模内注塑成型，不是后期印刷或激光雕刻，长期摩擦也不会出现标识磨损模糊的问题，基座侧面的定位凸点能和面板开孔的缺口对应，安装时不会出现开关装反导致的档位标识颠倒。
