重工业用加宽型颗粒减径影响磨机结构

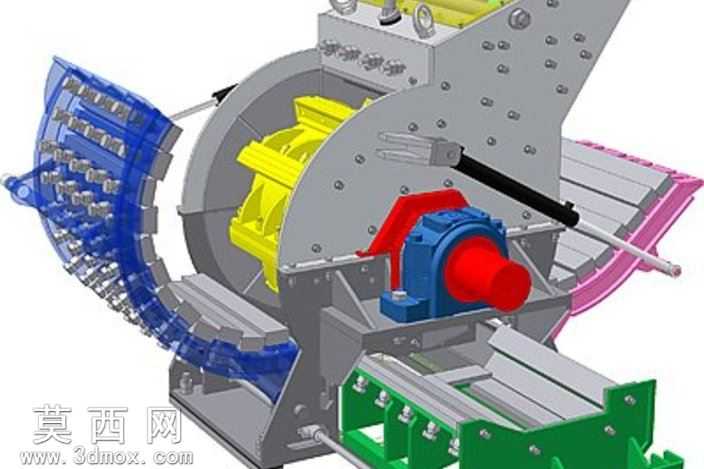

本模型为面向重工业物料减径作业设计的加宽型影响磨机，采用Autodesk Inventor完成全参数化三维建模，整体装配遵循机械设计公差配合规范，完整还原设备各功能模块的装配逻辑与运动关系。建模过程中对核心研磨腔体做了加宽结构设计，相较常规同规格磨机扩大了单次物料处理容积，适配大流量连续生产的工况需求。模型渲染阶段针对不同功能部件赋予差异化材质属性：机架主体采用铸钢哑光金属材质，表面做粗糙质感处理以还原铸造件的真实肌理；传动轴承座采用调质合金钢材质，突出金属切削加工后的平整光泽；腔体侧盖采用半透明蓝色工程塑料材质，既区分部件功能分区，也可直观展示内部研磨组件的排布结构；进料、出料溜槽采用绿色耐磨钢板材质，表面做轻微磨损做旧效果，贴合重工业设备长期作业的使用特征；核心研磨转子组件采用亮黄色耐磨合金材质，突出核心作业部件的视觉辨识度。结构设计上，设备采用侧开式检修门结构，配套锁紧操作杆，可快速开启完成内部易损件更换与腔体清理；主轴组件配套独立轴承座与密封结构，保障高负荷运转下的传动稳定性；底座采用多螺栓孔固定结构，可适配不同规格的安装基础，降低现场安装调试难度；腔体内部排布多组冲击研磨锤组件，通过转子高速运转带动锤体对进入腔体的物料产生冲击、研磨作用，将大粒径物料逐步破碎为符合粒度要求的小颗粒，完成物料减径作业。整体建模过程严格遵循机械设计的装配逻辑，各部件间保留合理的运动间隙与装配公差，无干涉错位问题，可直接用于设备结构展示、作业原理演示以及生产加工前的结构校核工作，为同类型磨机的结构优化与定制化改型提供可靠的三维参考依据。
