实验室小型电控压砖成型设备结构设计

项目分类:压力机 发布时间:2020-06-30 ID:120602
  • 实验室小型电控压砖成型设备结构设计
  • 实验室小型电控压砖成型设备结构设计
  • 实验室小型电控压砖成型设备结构设计
  • 实验室小型电控压砖成型设备结构设计
  • 实验室小型电控压砖成型设备结构设计
  • 实验室小型电控压砖成型设备结构设计

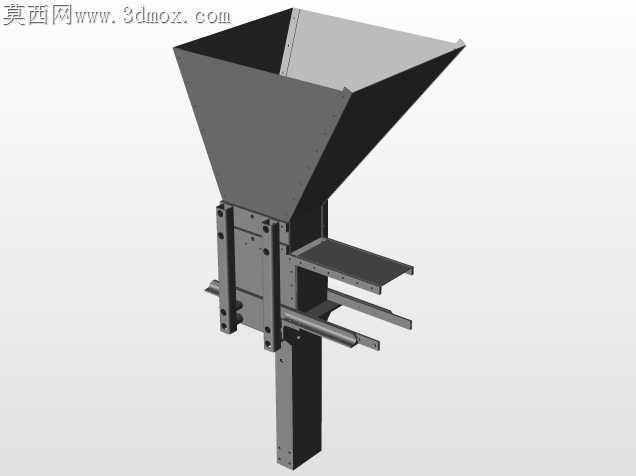

小批量实验用压制成型设备最常遇到的问题,是型钢焊接机架的形变累积会直接影响砖坯成型密度的均匀性,这款压砖设备在结构设计阶段就针对这一痛点做了针对性调整。料斗下方的进料滑道没有采用常见的悬臂式安装,而是通过两侧的角码直接锁附在机架主横梁上,滑道与压模腔的对接面预留了0.2mm的研配余量,避免焊接变形导致的进料卡滞,也能减少粉料泄漏到运动副缝隙里的概率。

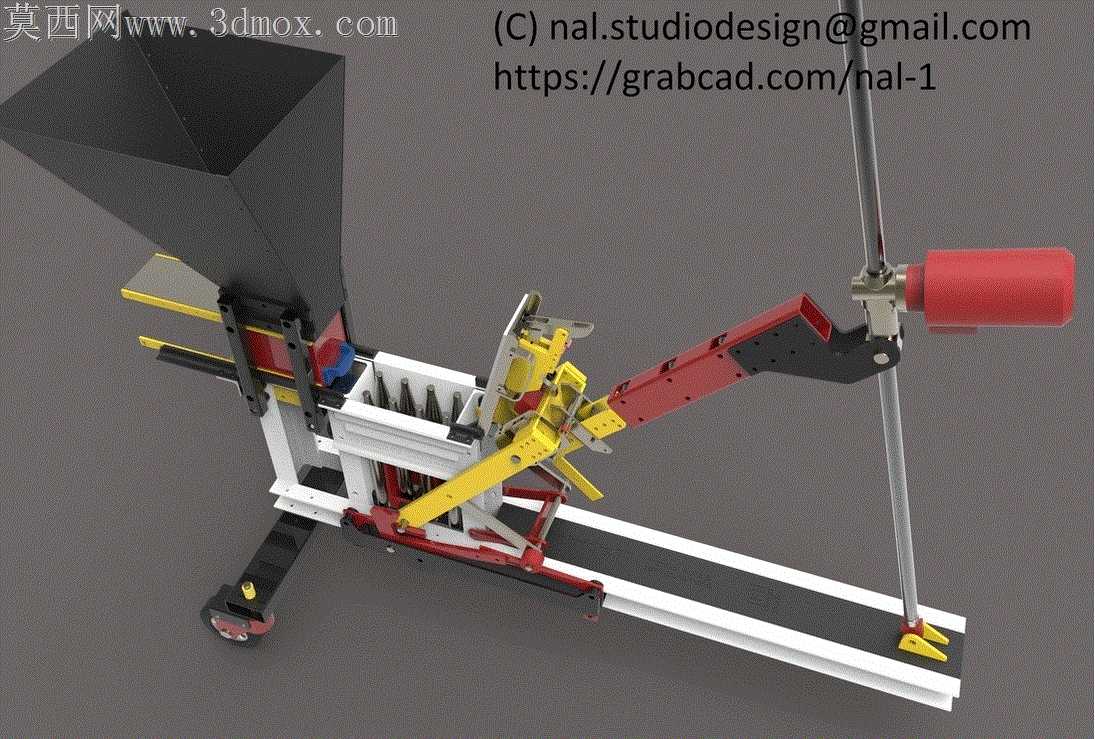

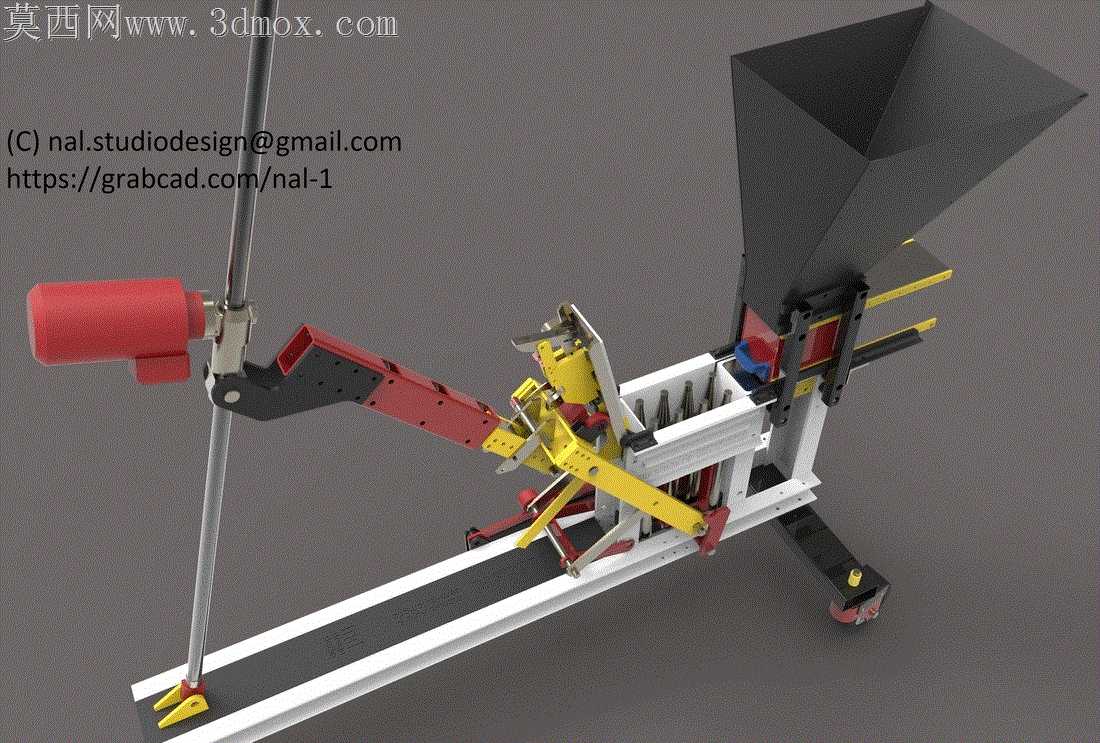

手动操作的长摇臂和电控驱动的执行端做了快拆式的离合结构,切换操作模式时不需要拆解整个传动链,扳动锁销就能断开手动连杆和动力输出轴的连接,避免电控运行时摇臂随动带来的安全隐患。摇臂和主传动连杆的铰接点选用了带自润滑衬套的销轴,衬套压装孔的公差带控制在H7区间,既保证转动顺滑,又不会因为间隙过大出现压制行程的虚位,手动操作时的力反馈更直接,操作人员能清晰感知到粉料压实的阻力变化。

压模腔的侧壁做了1:200的脱模斜度,模腔内壁的粗糙度要求控制在Ra1.6以下,减少砖坯脱模时的粘模阻力,模腔和下方托板的定位采用了锥面销结构,每次合模时能自动找正位置,不会因为长期往复运动出现定位偏移,导致砖坯边角缺损。驱动压头的连杆机构没有采用单一的曲柄传动,而是增加了一组短连杆做行程放大,在电机额定功率不变的情况下,压头的压制行程能提升30%,同时压头在下行到压制终点时能保持短暂的保压停留,让粉料内的空气充分排出,避免砖坯内部出现分层缺陷。

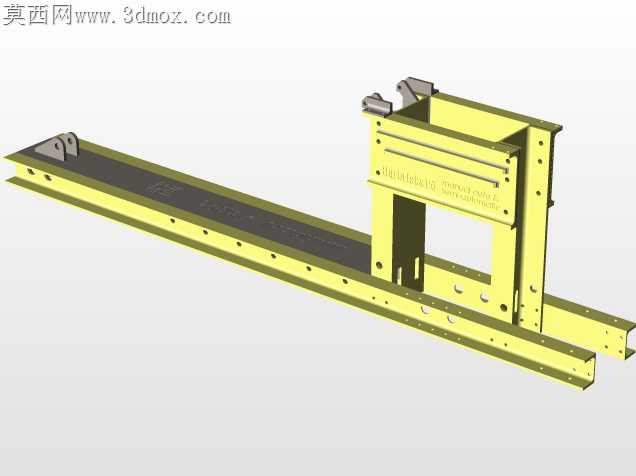

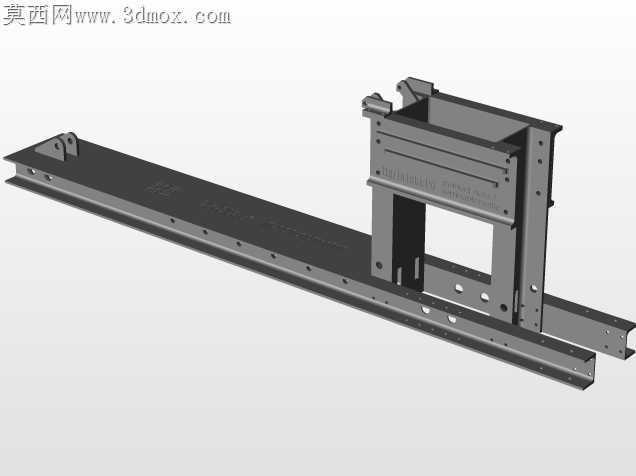

机架底部的脚轮做了可升降的支撑结构,移动设备时放下脚轮就能灵活转场,固定工位时旋起脚轮让支撑脚直接接触地面,压制过程中不会因为设备晃动影响成型精度。电控元件的安装板单独设置在机架侧方的封闭腔体内,和粉料落料区域做了物理隔离,避免压制过程中扬起的粉尘进入电控元件缝隙,造成接触不良或者短路问题,走线槽全部沿机架型钢的内侧布置,不会外露干涉运动部件的运行轨迹。

接料输送带的主动辊和从动辊都做了腰型孔调节结构,张紧输送带时不需要拆解辊轴,直接调整两侧的锁紧螺栓就能控制张紧度,输送带表面做了防滑的菱形纹路,压制成型的砖坯落到输送带上时不会出现打滑偏移,能平稳输送到下一工位。
