全自动电控压砖成型设备结构设计

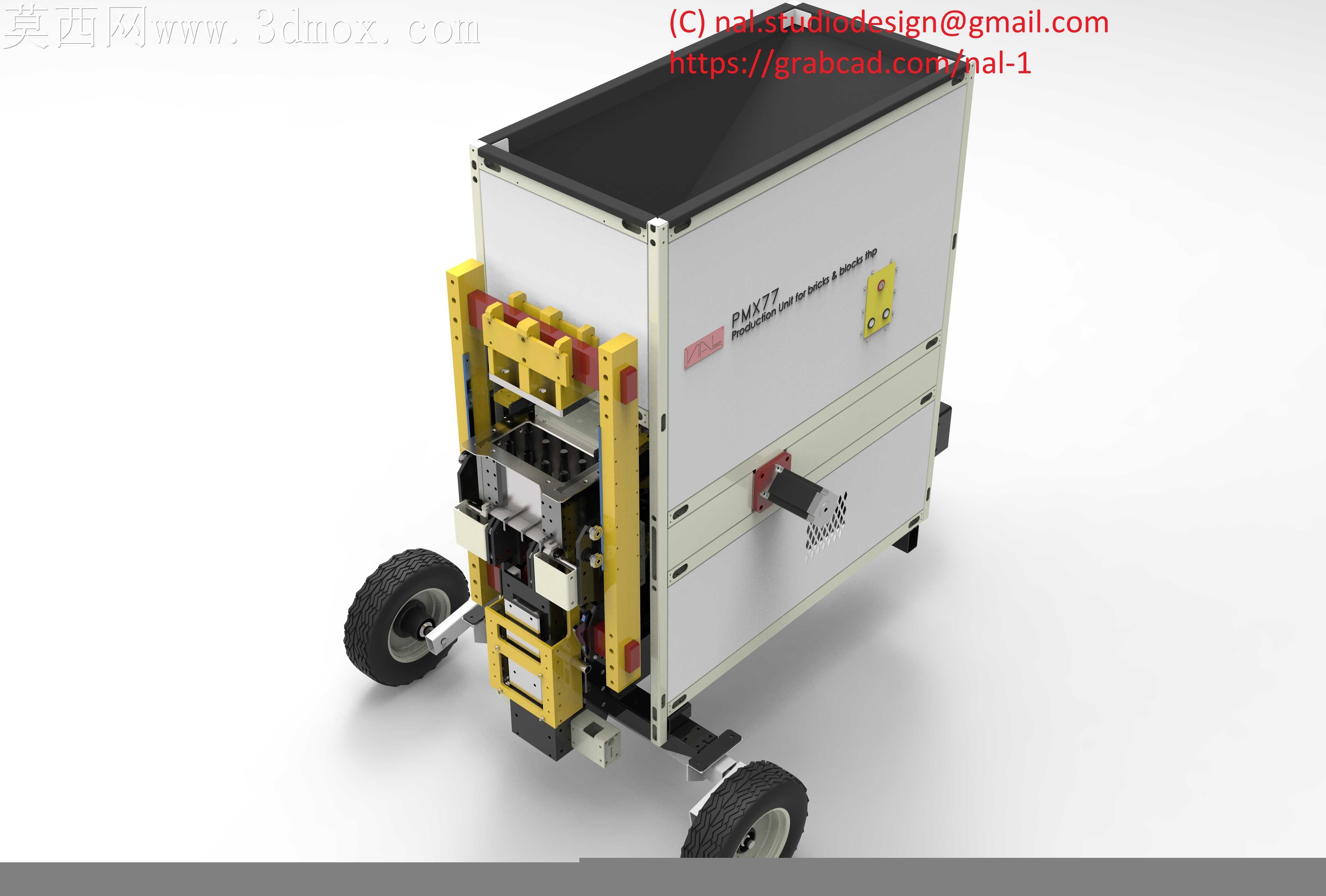

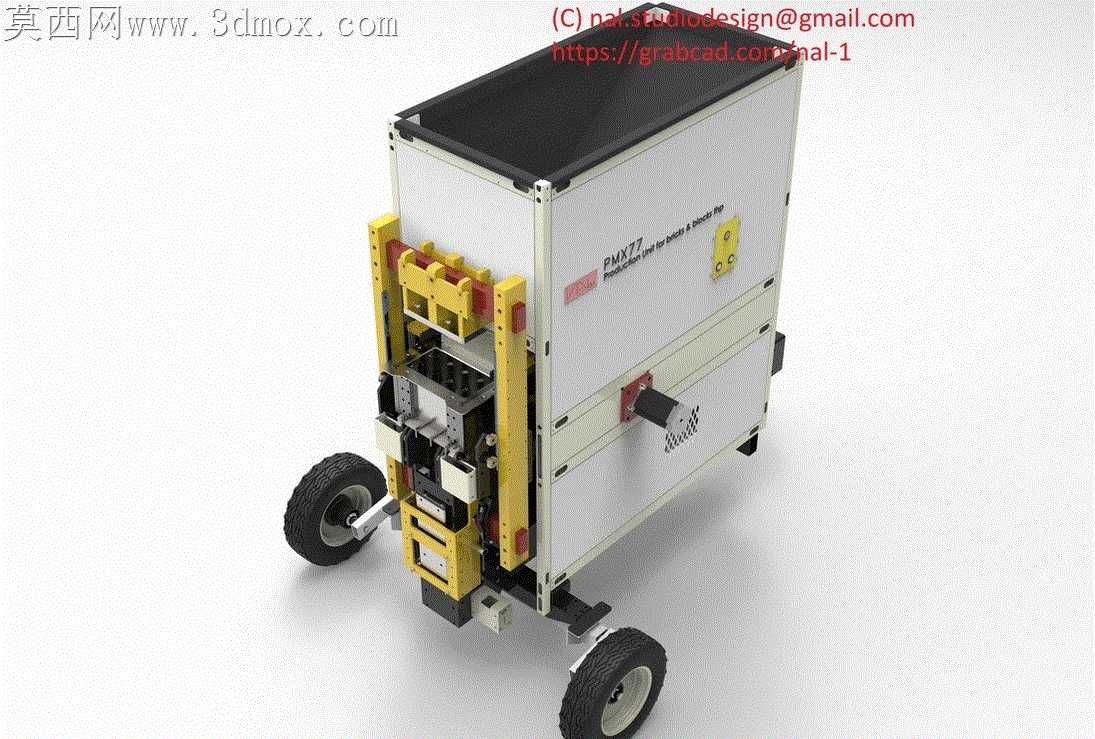

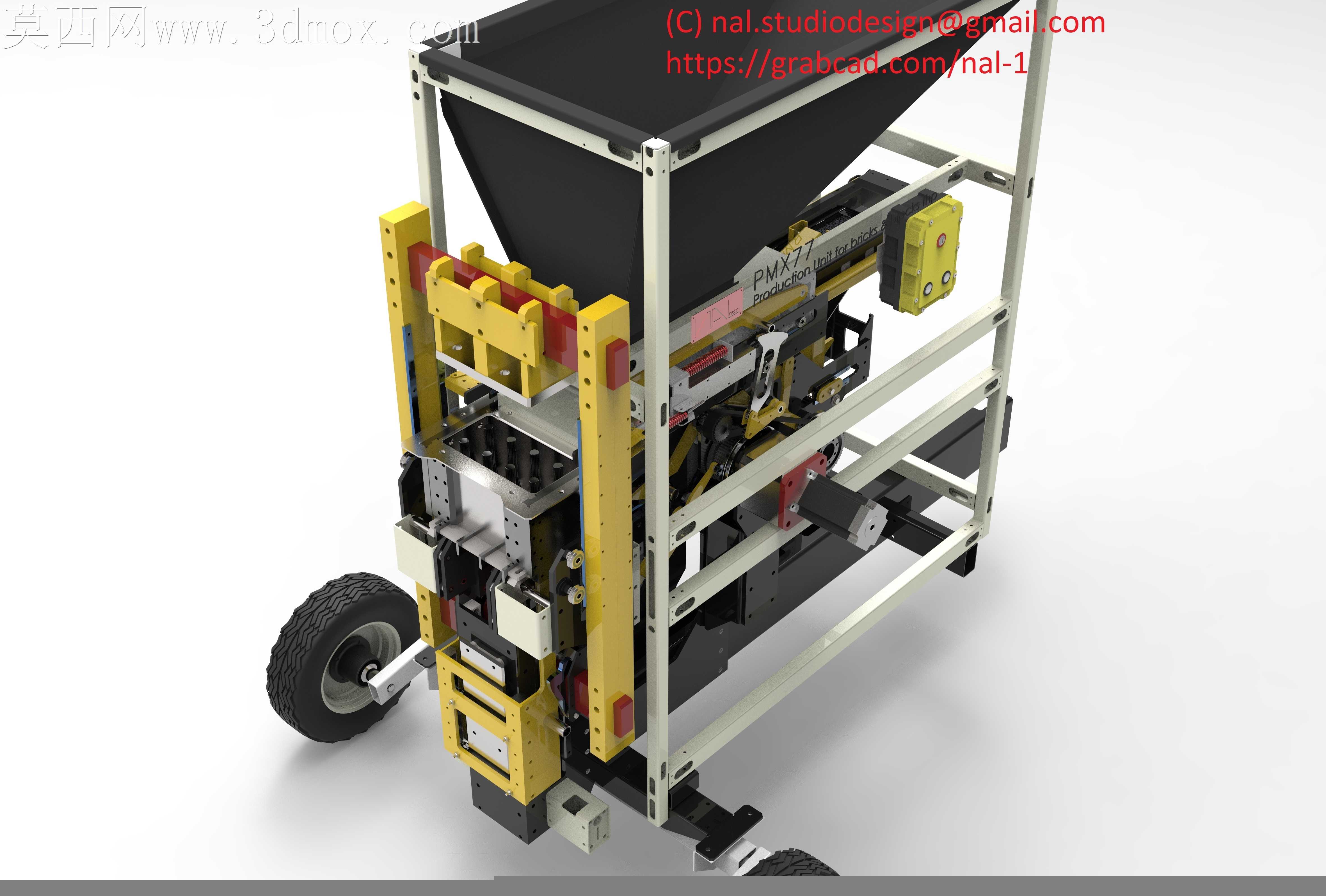

散料压制成型工序里，最容易被忽略的隐患是模腔受压时的侧向力偏移，不少小型压砖设备在连续作业百次后就会出现导轨磨偏、压头卡滞的问题，根源是装配阶段没有给承压框架预留足够的形变补偿余量。这套压砖设备的框架采用分体式拼接设计，黄色的侧向导承件没有直接焊死在主架上，而是通过可调式螺栓组与主框架连接，每块导承板背后都预留了0.2mm的调整垫片位，现场装配时可以根据压头实际滑动轨迹微调导承间隙，避免冷态装配时的过定位问题，就算长期作业出现磨损，也不用整体更换导承件，只需要增减垫片就能恢复配合精度。

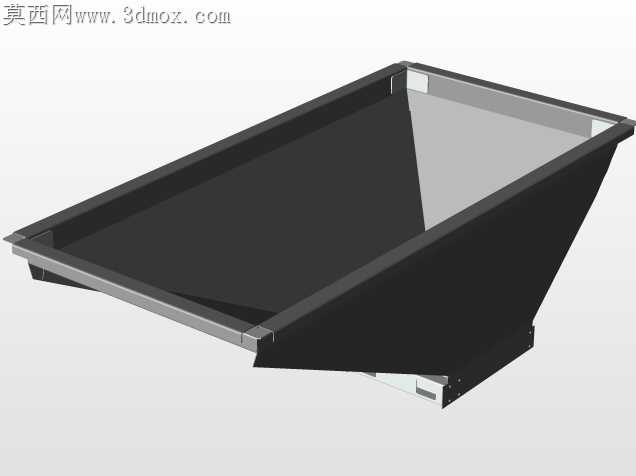

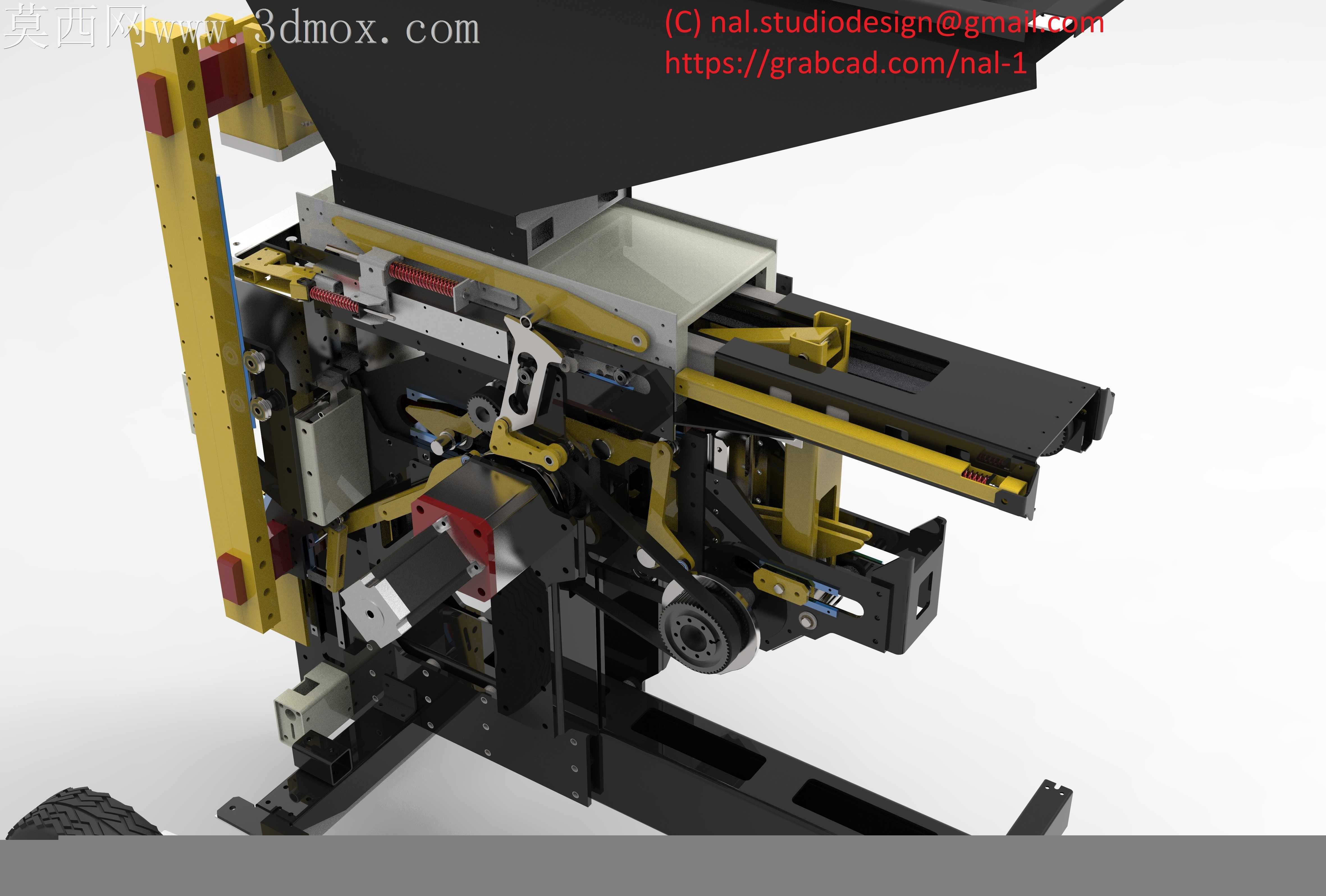

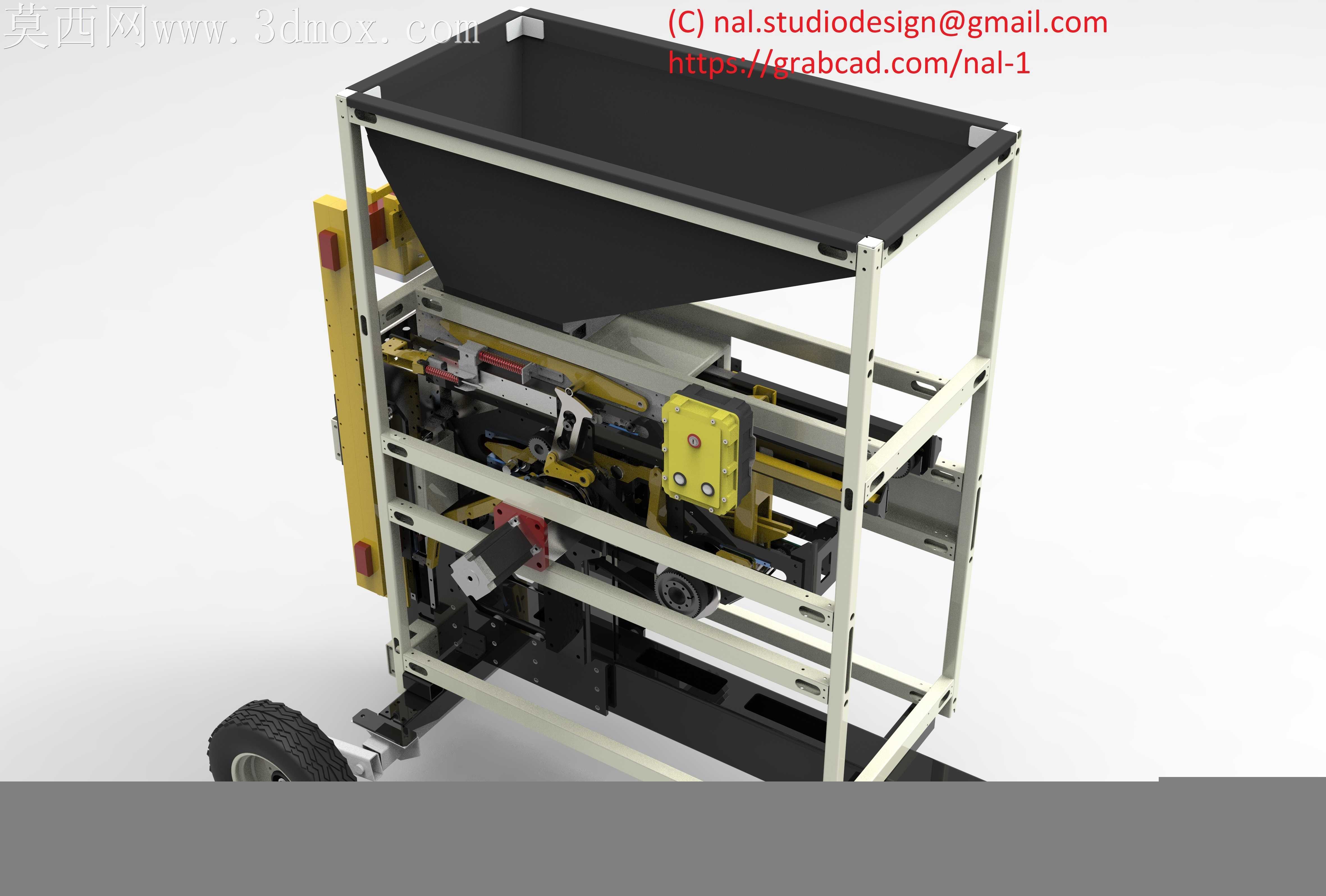

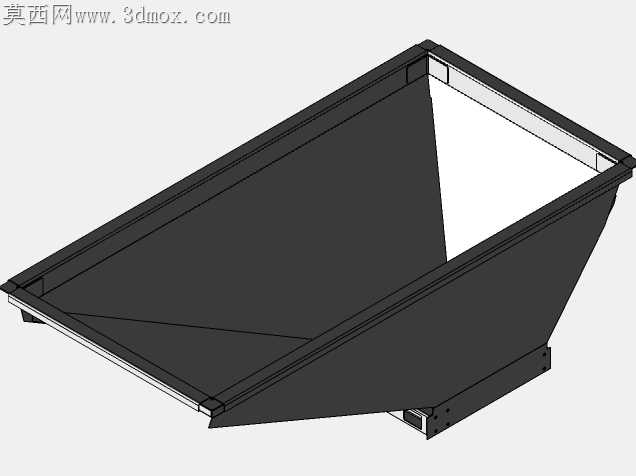

料斗下方的给料滑台没有采用常见的皮带输送结构，而是用曲柄连杆驱动的刚性推板送料，推板边缘贴了整圈的聚氨酯耐磨条，和料斗出料口的间隙控制在0.5mm以内，既不会卡滞散料，也能避免细粉料从缝隙漏出污染下方传动组件。给料滑台的导轨藏在机身内侧，上方专门加了斜向的防尘挡片，压制作业时溅出的粉料会顺着挡片斜面滑落到接料槽里，不会落到导轨面上加剧磨损。

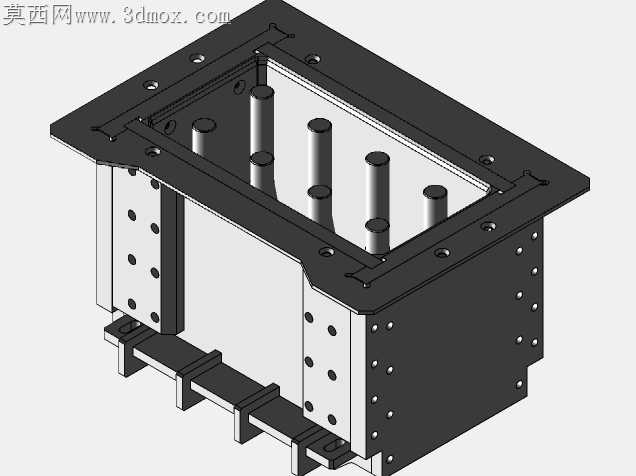

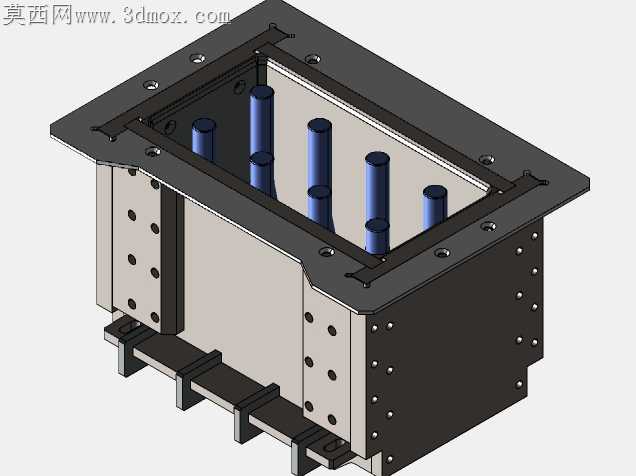

压头的驱动组件没有直接和施压油缸硬连接，中间加了一层浮动连接块，连接块和压头座之间留有1mm的径向活动余量，就算压头进入模腔时存在微小的角度偏差，浮动块也能自动找正，不会因为硬连接别弯活塞杆。脱模机构的顶杆排布完全对应砖坯的受力薄弱点，三根顶杆的高度差控制在0.1mm以内，顶出时砖坯整体受力均匀，不会出现边角崩裂的问题。

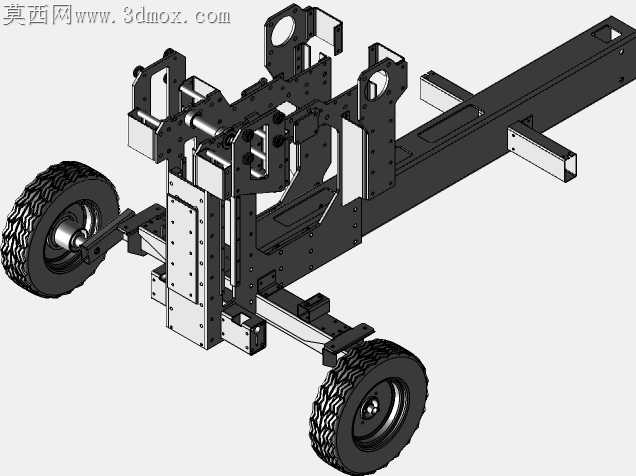

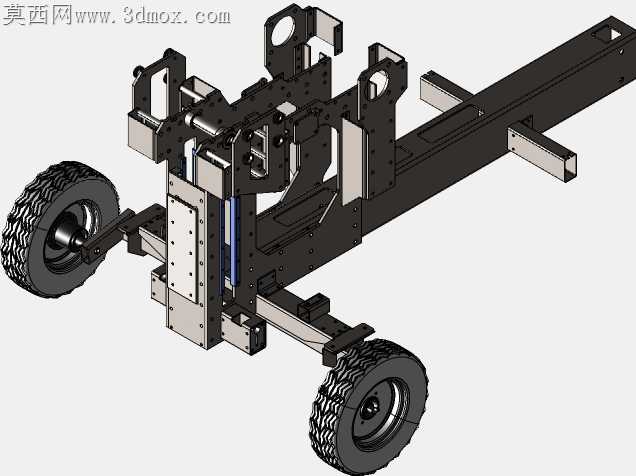

机身下部的传动轮组特意做了偏心配重设计，和压头下压、脱模、送料三个工位的运动惯性完全匹配，电机运转时不会因为负载突变出现明显的抖动，就算是实验室小批量试生产，也不用额外打地脚螺栓固定设备，放在平整地面就能稳定作业。所有外露的传动连杆都做了圆角过渡，没有尖锐的突出棱角，日常调试时不会剐蹭操作人员，走线槽全部藏在型材空腔里，外部看不到杂乱的线缆，既避免作业时碰断线束，也能减少粉料堆积在线缆表面的清理负担。
