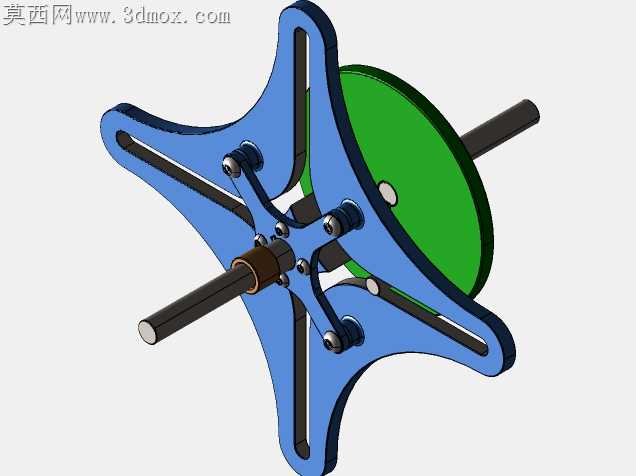

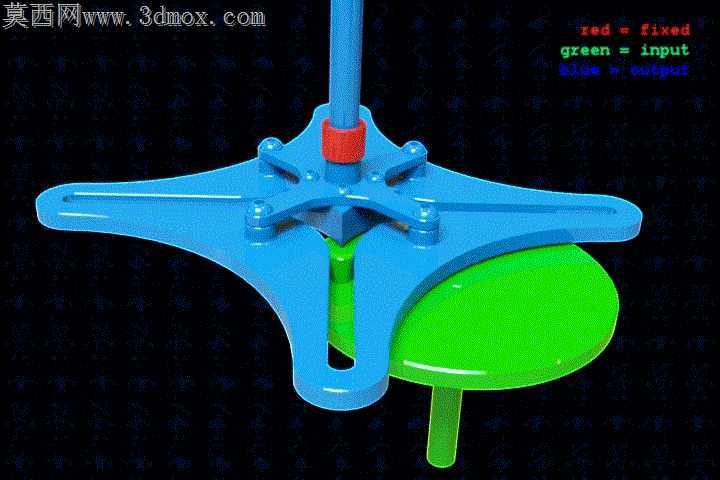

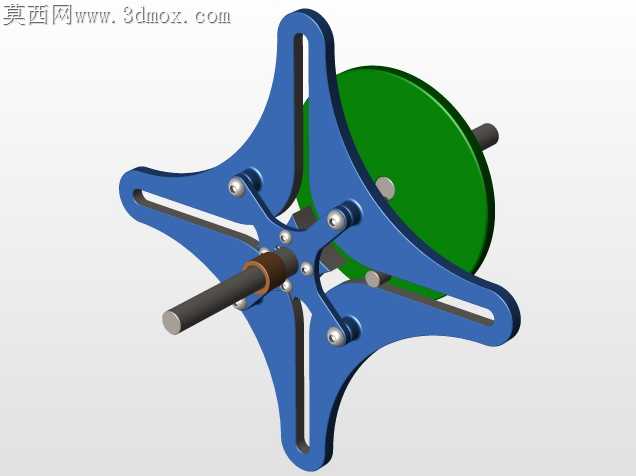

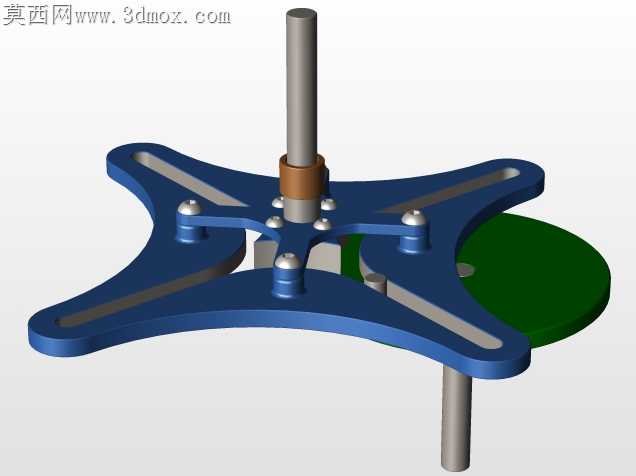

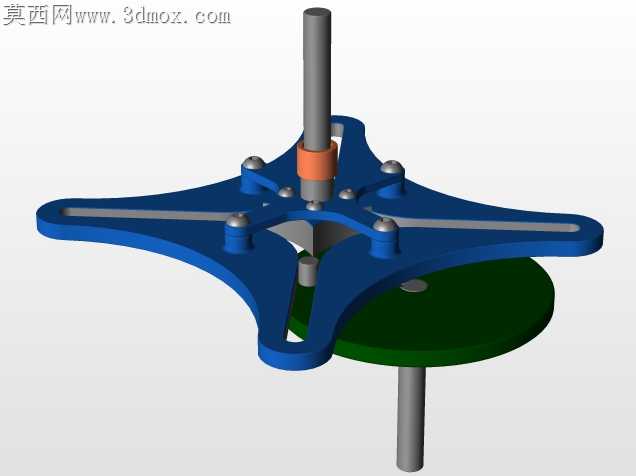

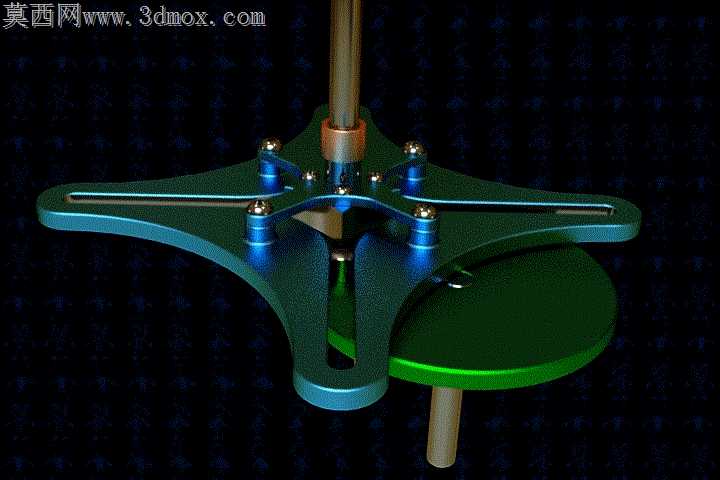

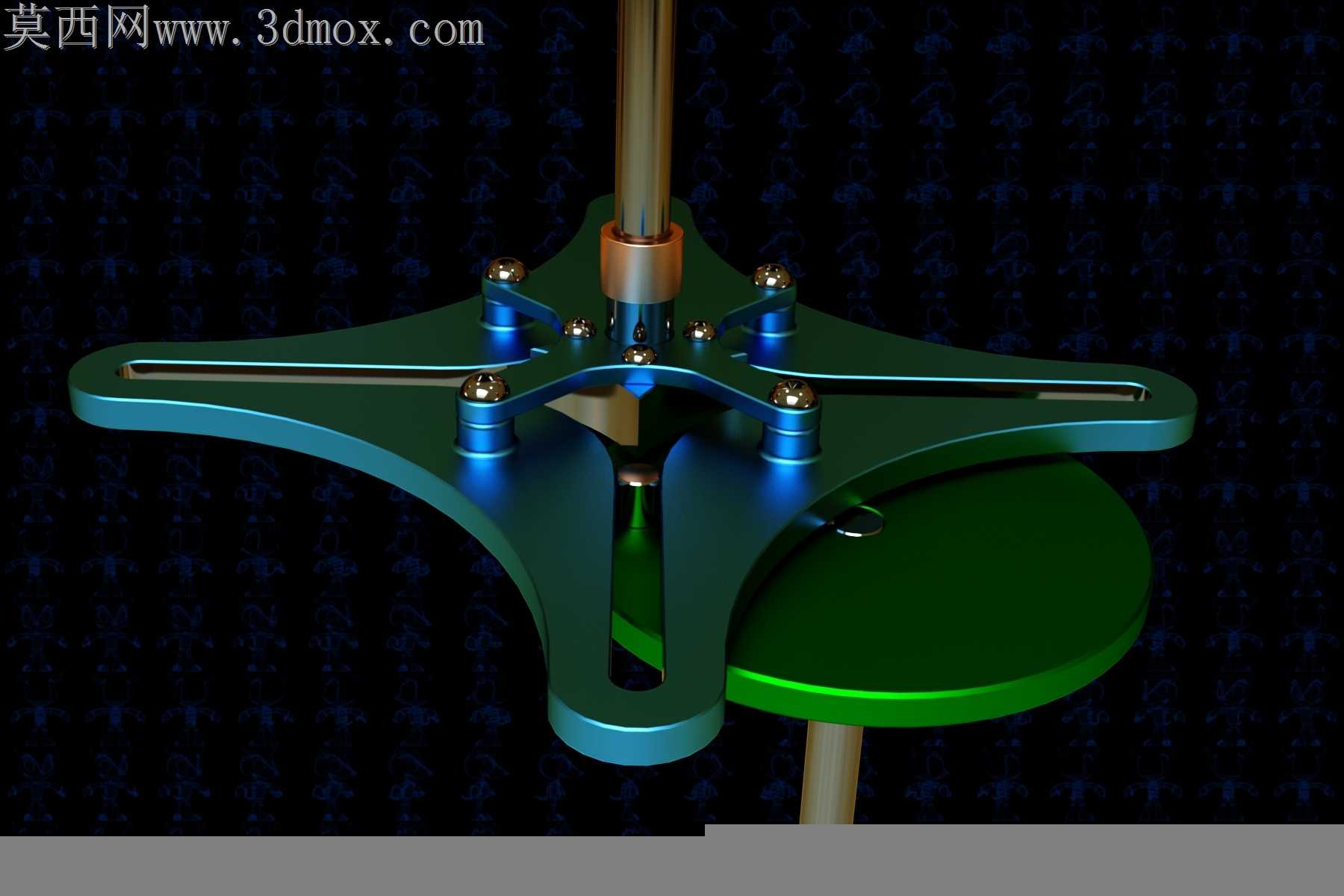

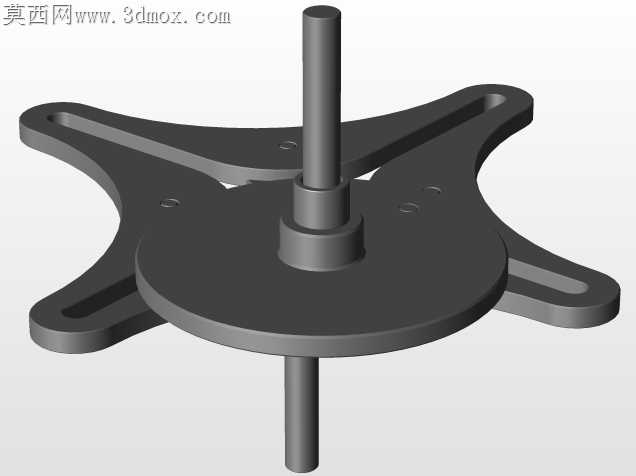

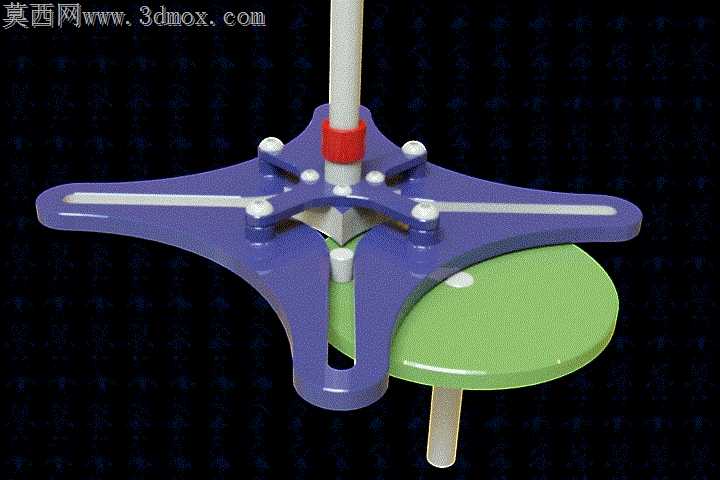

星型拨盘式间歇交叉传动机构

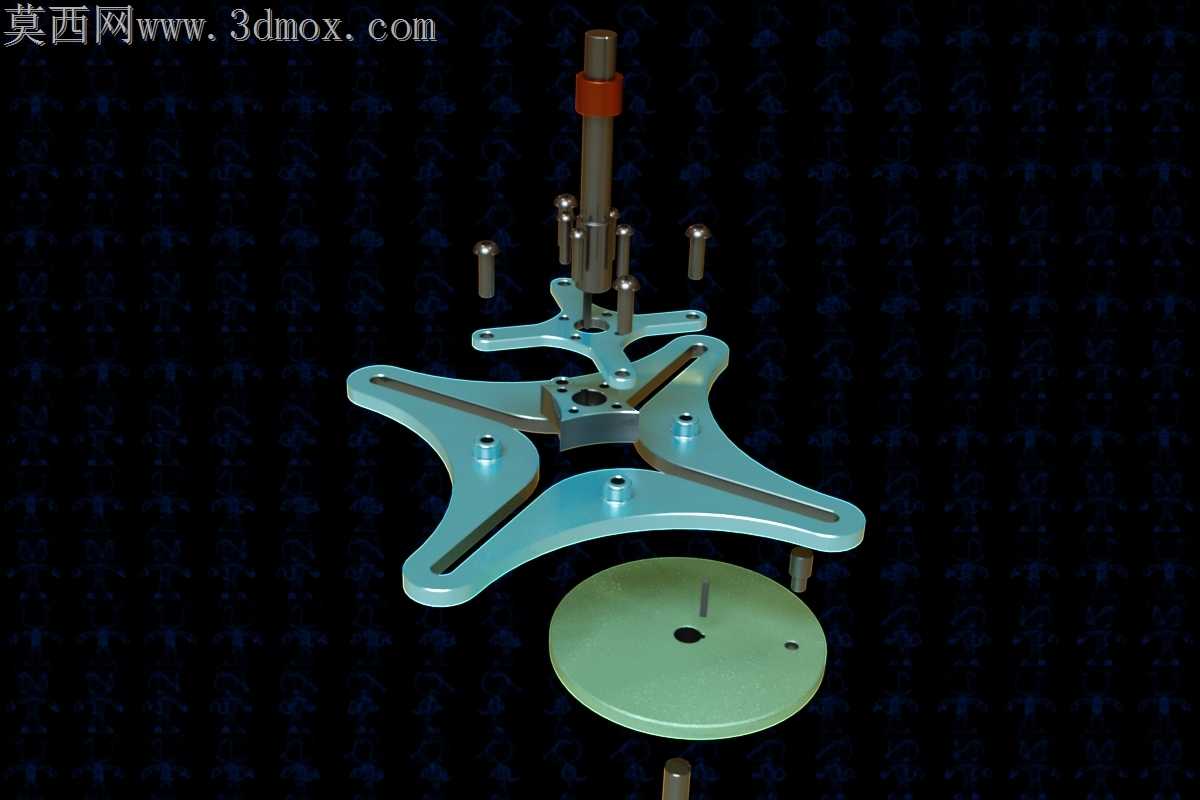

常规槽轮间歇机构在高速轻载工况下，拨销入槽瞬间的刚性冲击始终是加工装配阶段绕不开的痛点，传统单拨销结构在分度转角超过90度时，槽轮锁止弧的配合间隙极易在启停阶段产生回差，长期运行后拨销与槽口的磨损会直接拉低分度精度，甚至出现卡滞跳齿的故障。这套星型拨盘式的间歇交叉传动结构，从装配公差匹配的角度做了针对性的细节调整，没有沿用传统槽轮的单侧锁止设计，而是将从动端的圆盘锁止面与星型架的弧形外缘做了整周贴合式的配合设计，锁止接触面的弧度公差控制在0.02mm以内，哪怕拨销完全退出驱动槽口，星型架的外缘也能始终贴合从动盘的圆柱面，不会出现传统结构里锁止弧脱开导致的从动盘窜动问题。星型架上的六个拨销安装孔没有采用常规的等径通孔设计，每个孔位靠近外缘的一侧都做了0.1mm的沉台让位，装配时压入的带肩衬套可以完全卡在沉台内，既避免了衬套压装时突出星型架表面刮蹭从动盘，也能在衬套磨损后直接顶出更换，不用整体报废星型架主体，大幅降低后期维护的加工成本。上下贯穿的主轴与星型架的配合位没有选普通的平键连接，而是在轴端做了两段对称的扁位结构，星型架的中心孔对应加工出匹配的扁槽，装配时不用额外配做键槽，轴与架体的同轴度靠加工中心一次装夹就能保证，装配时不会出现平键歪斜导致的星型架偏摆，也减少了键连接带来的回程间隙。从动盘边缘的驱动槽口没有做尖锐的直角过渡，槽口的入端做了15度的导向倒角，槽底保留了R0.5mm的圆角，既避免了拨销入槽时的尖角磕碰，也能减少应力集中导致的槽口开裂，哪怕在每分钟60次的高频分度工况下，槽口的疲劳寿命也比传统直角槽提升三倍以上。中心轴与上下支撑位的衬套配合间隙选了H7/g6的小间隙配合，既保证轴转动时没有卡滞，也不会因为间隙过大出现轴的径向窜动，星型架的每个支臂都做了等重的去重槽设计，动平衡测试时剩余不平衡量控制在0.5g·cm以内，高速运转时不会出现明显的振动噪音。这套结构没有多余的冗余零件，所有配合面的加工精度都适配常规数控铣床的加工能力，不用特殊的定制刀具就能完成全部零件的加工，装配时不需要反复修配垫片调整间隙，靠零件本身的加工公差就能满足传动精度要求，非常适合用在轻载的多工位分度送料、转盘式检测设备上，相比传统槽轮机构，它的分度转角可以通过调整拨销的数量灵活调整，锁止阶段的稳定性也更优，能适配更多变的间歇传动工况需求。
