10mm线性滚珠轴承衬套滑块组件

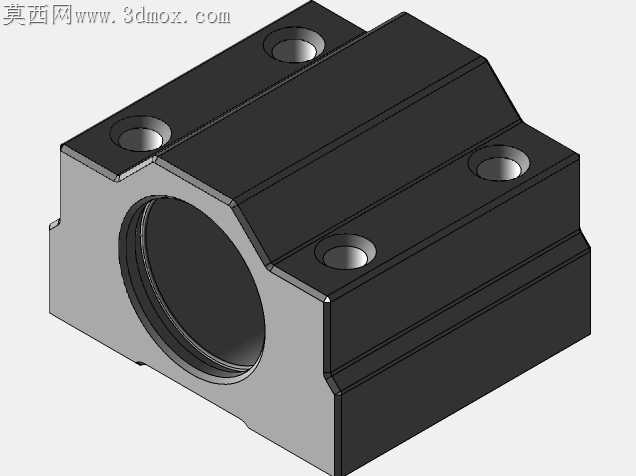

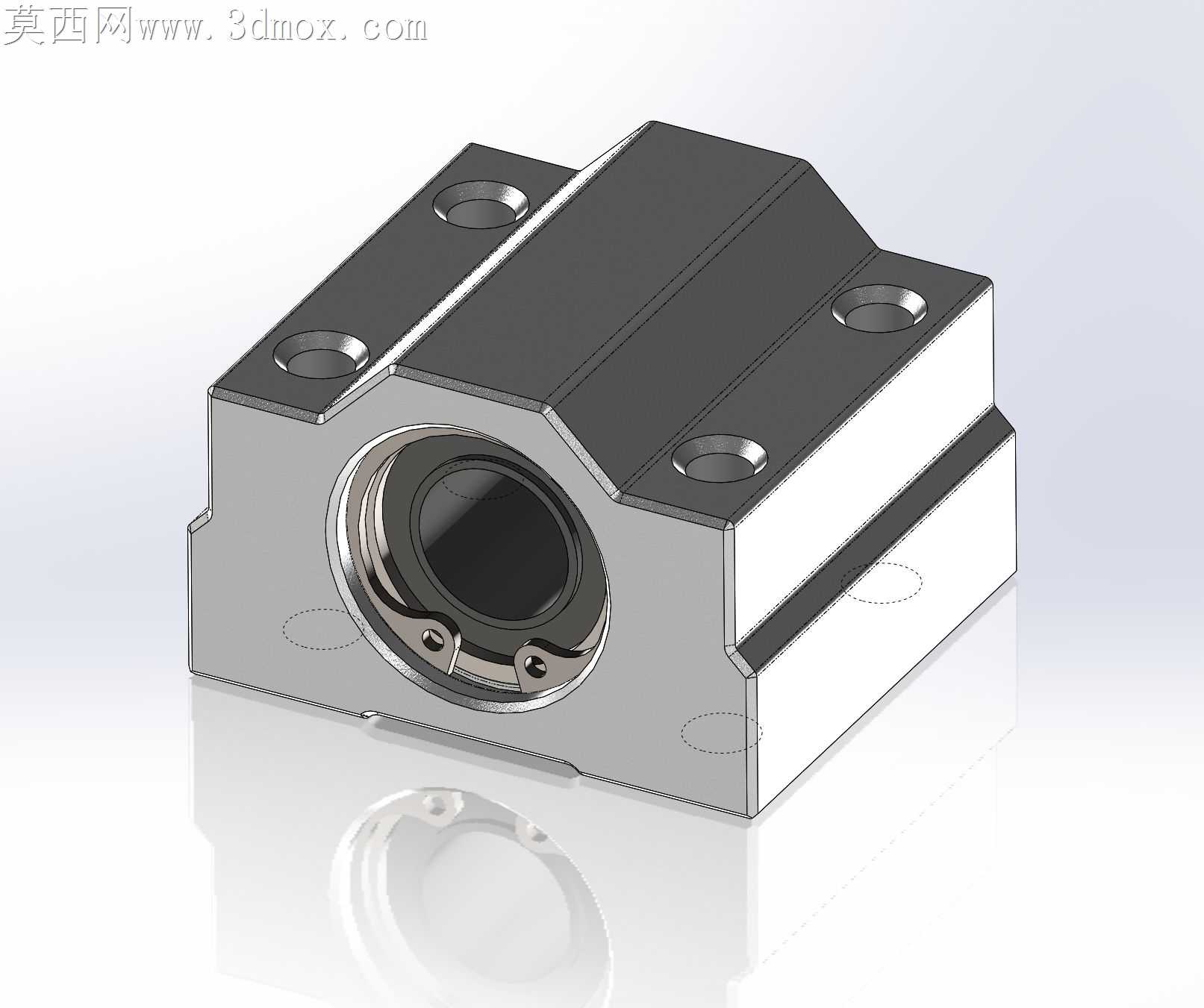

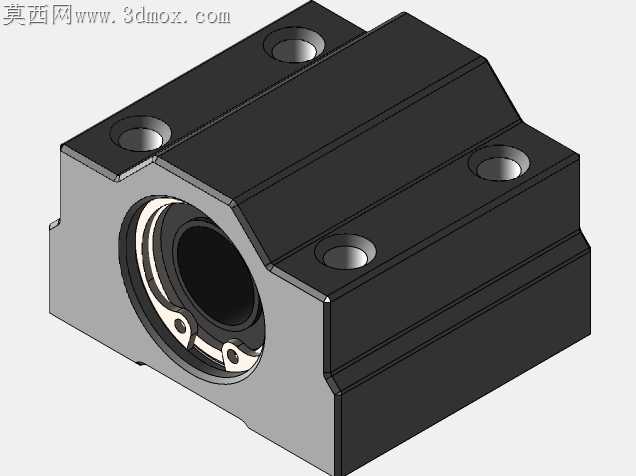

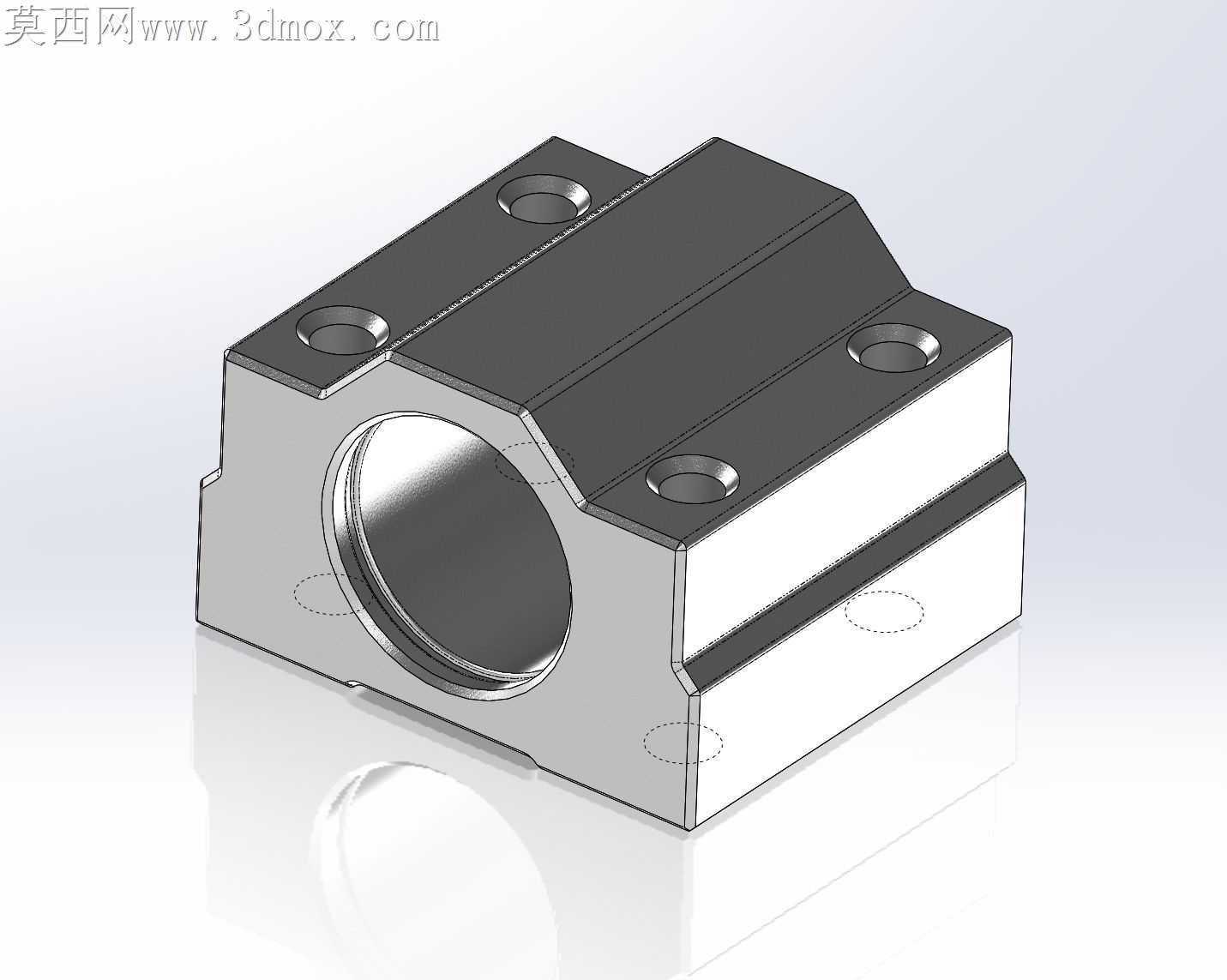

线性传动场景里最容易被忽略的装配隐患，恰恰出在这种箱式滑块的安装基准面公差匹配上。光轴穿入轴承内圈后，滑块四个安装孔的平面度如果没控制好，锁付螺丝时会强行掰扯滑块壳体，直接导致内部滚珠滚道产生微变形，跑合几百公里就会出现卡顿、异响甚至滚珠卡滞的问题。这个模型在还原实物结构时，特意把安装面的沉孔深度做了差异化处理，对应不同批次外购件的孔位偏差留了0.2毫米的适配余量，不会出现螺丝锁到底还压不紧安装面的虚锁问题。滑块端面的密封槽结构没有做简化处理，槽宽和槽深的尺寸刚好适配常规丁腈橡胶密封圈的装配公差，密封圈压入后不会因为槽壁过薄出现翻边脱落，也不会因为槽宽过大在滑块高速往复时出现密封圈窜动漏脂的情况。内部滚珠循环的回流槽位置，模型做了和实物一致的圆角过渡，没有生硬的直角转折，滚珠从承载区进入回流道时不会产生硬性撞击，既能降低运行噪音，也能减少滚珠表面的点蚀磨损概率。滑块侧面的基准定位边做了0.05毫米的凸台设计，安装时靠紧导轨安装面就能快速找正平行度，不用反复打表调整光轴和滑块的同轴度，能省掉不少现场装配的调校时间。壳体和内部衬套的配合面留了微米级的过盈量，压装后不会因为长期往复冲击出现衬套松动移位，同时也不会因为过盈量太大导致衬套变形挤压内圈滚珠。很多同类型模型会把滑块底部的防尘刮片结构省略，这个模型还原了刮片的安装卡槽，刮片磨损后可以直接更换，不用整个滑块报废，能降低设备后期的维护成本。滚道的曲率比常规线性轴承略大一点，滚珠和滚道的接触面积控制在合理范围，既能承受一定的径向倾覆力矩，也不会因为接触应力过大导致滚道过早疲劳剥落，适配普通3D打印机、小型自动化送料机构这类轻载高速的线性传动场景完全够用。
