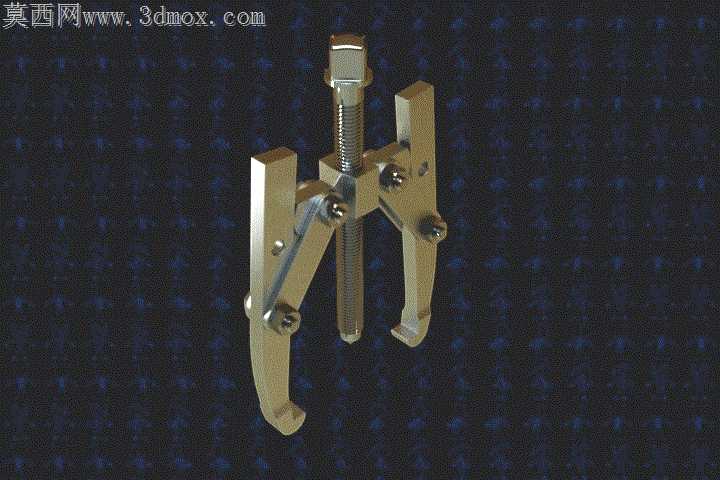

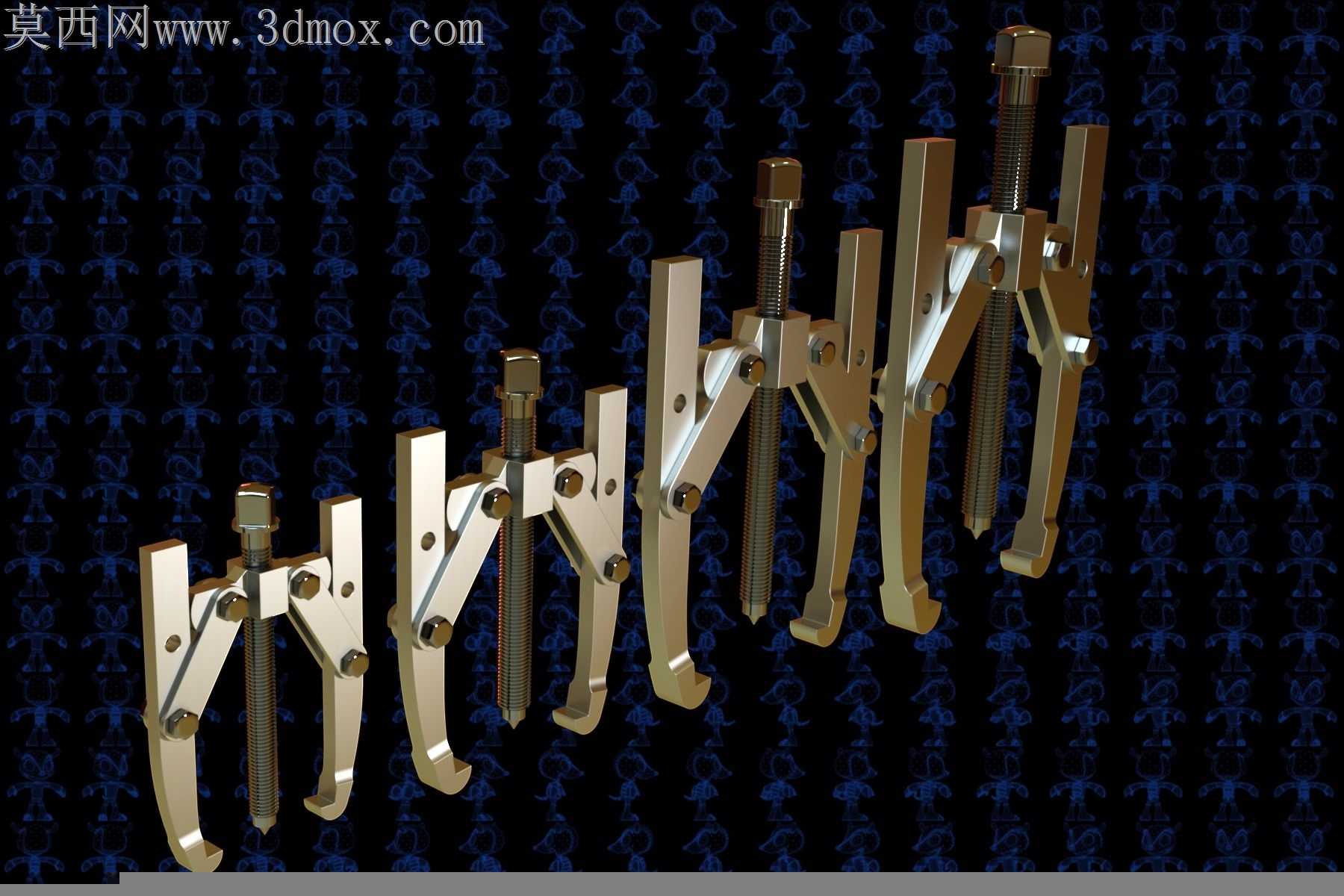

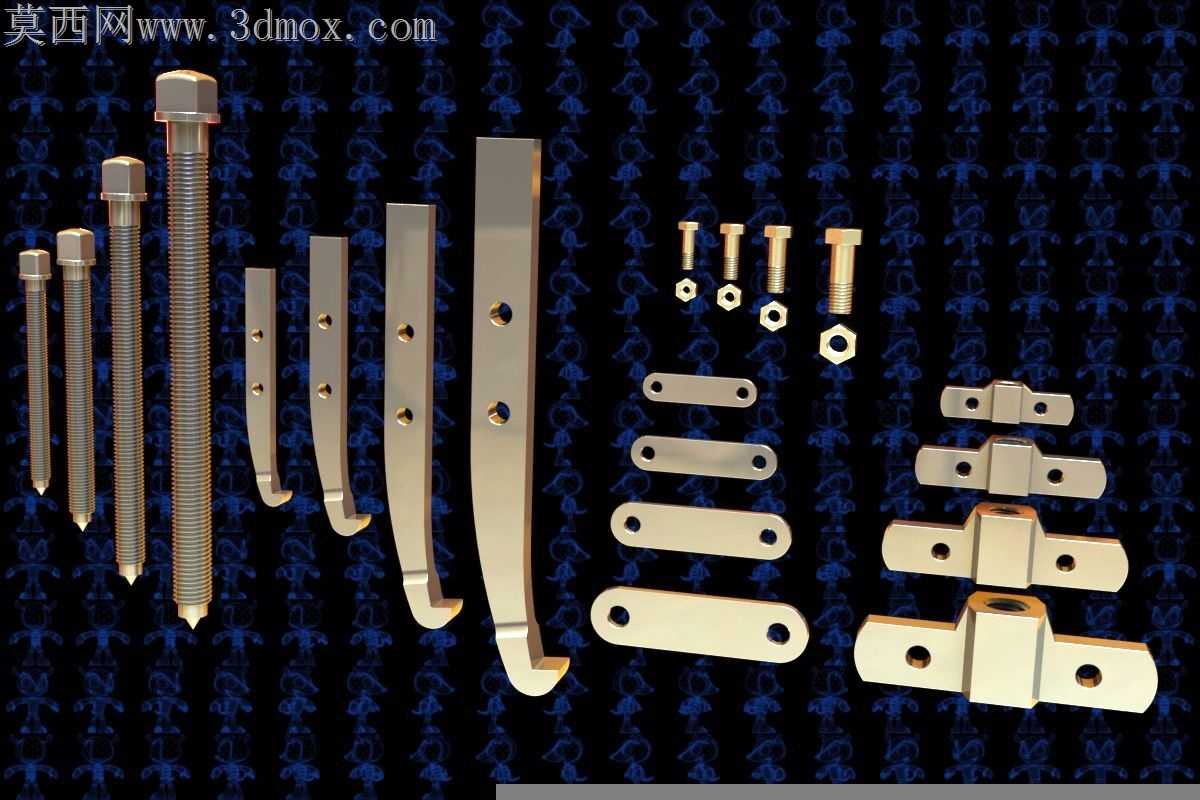

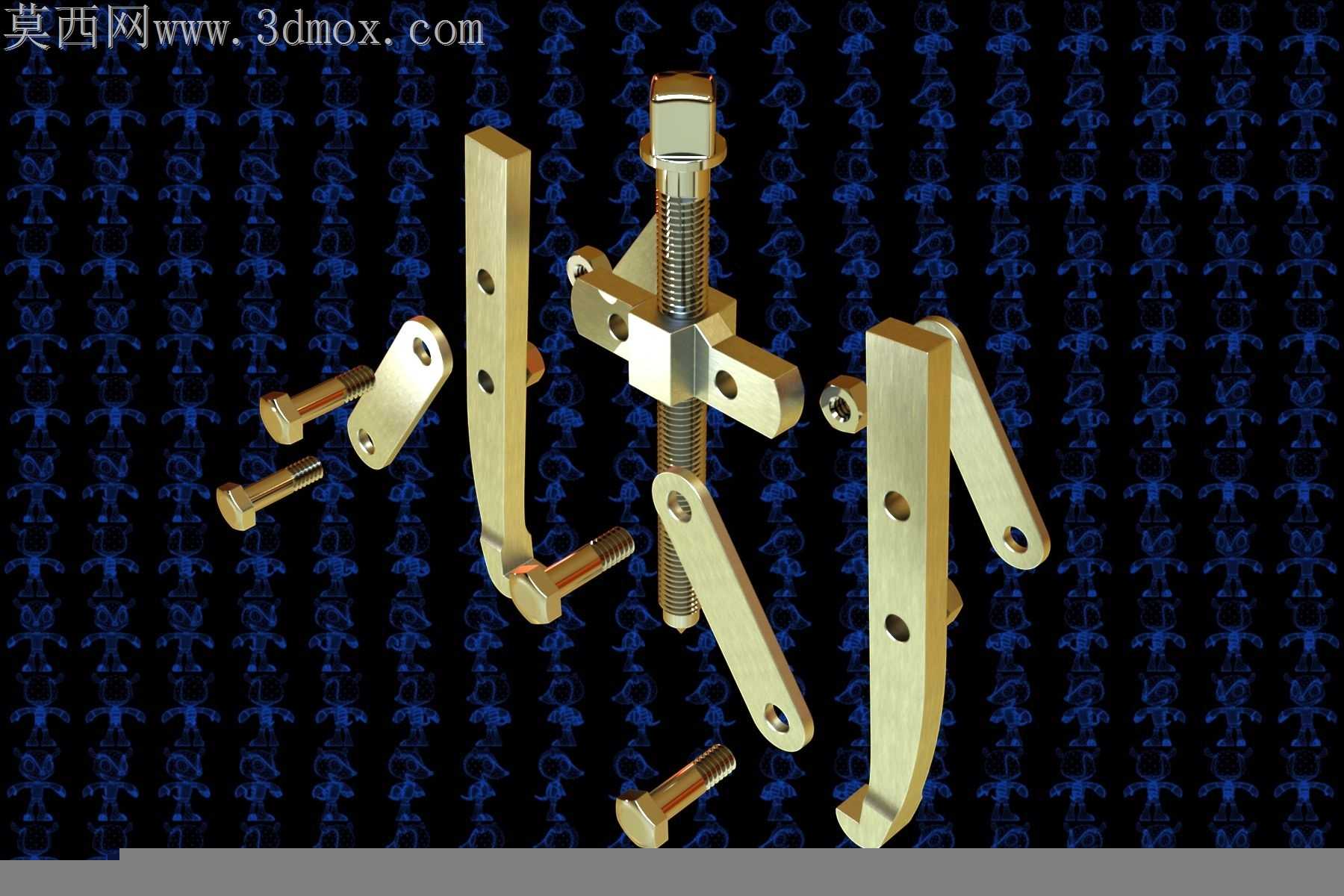

两爪螺旋式轴承拔取拆卸工具结构

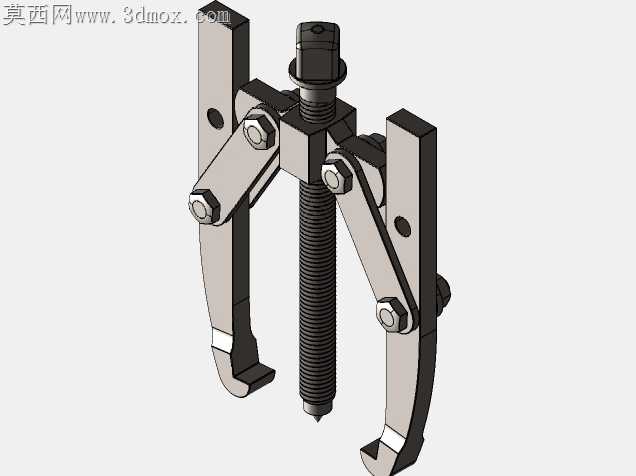

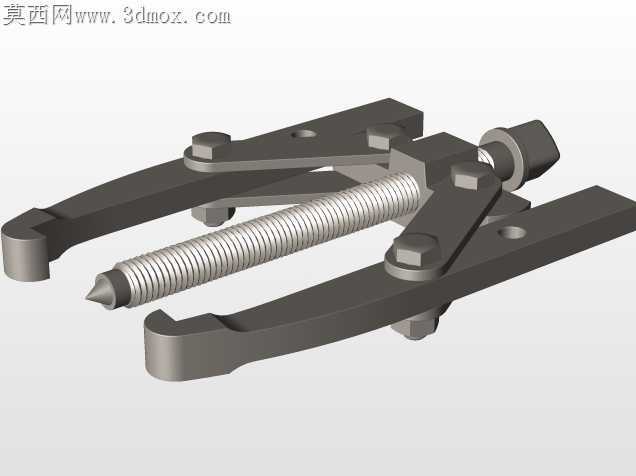

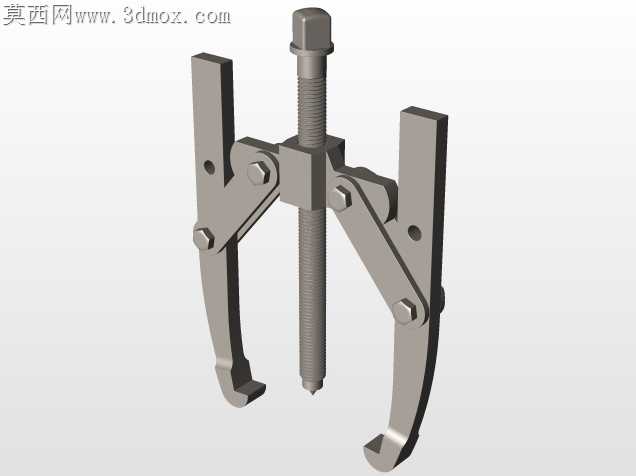

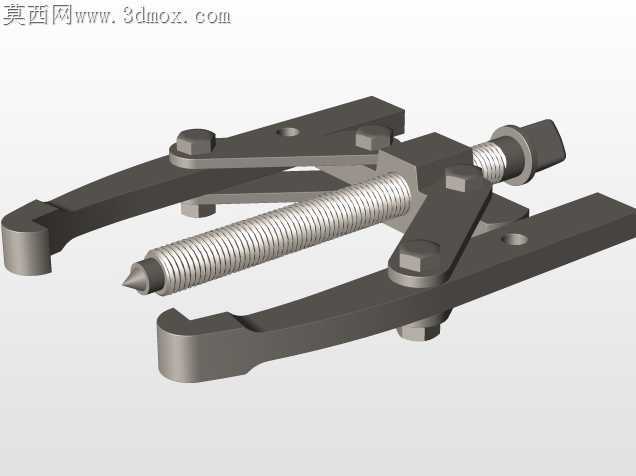

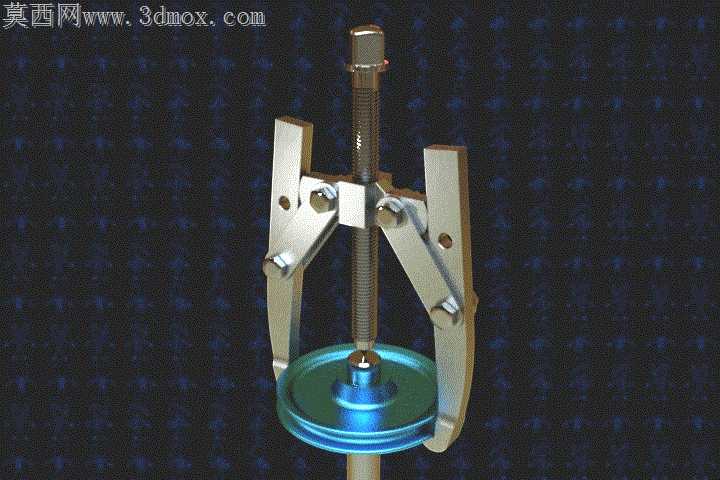

车间现场拆卸过盈配合轴承、皮带轮时，最常遇到的问题就是普通撬棍施力不均，要么把工件边缘撬崩，要么拉爪滑脱刮伤轴面，甚至因为受力偏斜把中心螺杆顶弯，这套两爪螺旋拔取工具的结构设计，刚好对准了这些现场加工与维修的痛点。拉爪的铰接点没有做在臂身最上端，而是下移了三分之一臂长，旋转中心螺杆施压时，拉爪下端的勾爪会自然产生向内的抱紧力，勾住工件法兰背面时不会因为轴向拉力增大向外滑脱，哪怕工件拆卸面有少量油污，也能保持稳定的咬合状态，不用额外绑铁丝固定拉爪。中心螺杆的下端做了球面凸头设计，顶在轴端中心孔的时候，不会因为轴端平面不平整出现螺杆偏斜，旋转施力时扭矩能均匀传递到两个拉爪上，不会出现单边受力把轴顶弯的情况，螺杆的梯形螺纹牙型做了加厚处理，反复承受大拉力时不会出现滑牙，比普通三角螺纹的耐用度高出不少。拉爪臂身的截面做了变厚度处理，铰接孔位置厚度最大，往勾爪端逐渐收薄，既保证了受力最大的铰接位置不会因为应力集中开裂，又能让勾爪端顺利卡进狭窄的工件缝隙，不用提前打磨工件周边的遮挡结构。两个拉爪的张开角度没有做限位死挡，而是靠臂身的曲面轮廓自然限位，适配不同直径的工件时，拉爪能自动贴合工件外圆，勾爪的咬合面做了细齿滚花，接触工件时不会打滑，又不会咬出过深的压痕，拆卸完成后工件表面不用额外修磨。中心螺杆的顶端做了方头配合六角结构，既可以用扳手拧，也能套加力杆增力，应对大过盈量的工件拆卸时不用换工具，螺杆和横梁的配合孔做了铜套衬层，频繁旋转时不会磨坏横梁的螺纹孔，长期使用后只需要更换铜套就能恢复精度，不用整体更换横梁部件。这套结构没有多余的复杂零件，每个铰接位置的销钉都做了防脱卡簧，工地、维修车间这种复杂环境下使用，不会因为磕碰丢失小零件，拉爪臂身的弧度经过反复调整，施力时的力线刚好落在勾爪的咬合中心，不会出现臂身向外张开变形的情况，哪怕拆卸M24规格对应的大尺寸轴承，臂身的弹性变形量也控制在安全范围内，不会出现断裂飞出的安全隐患。
