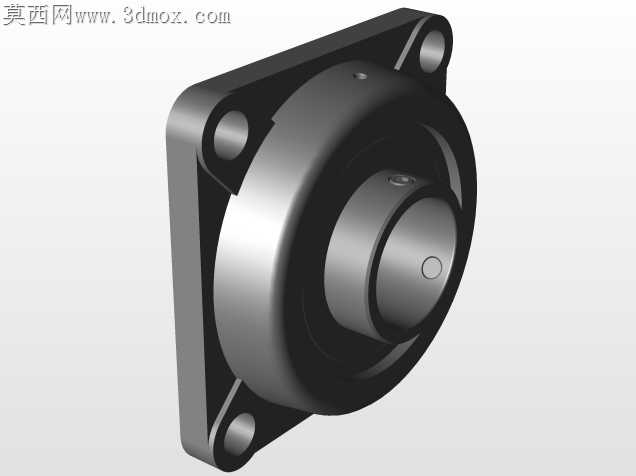

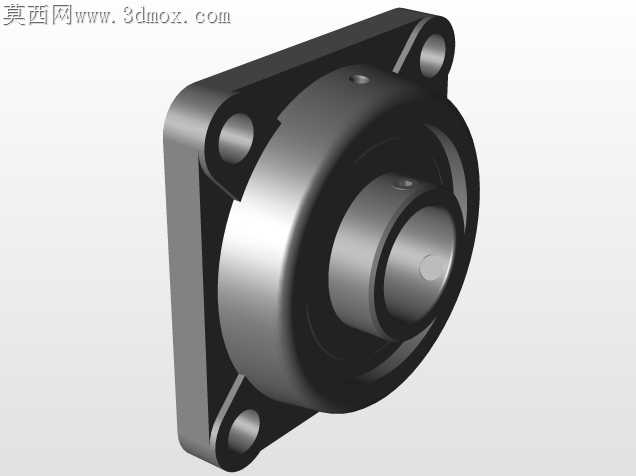

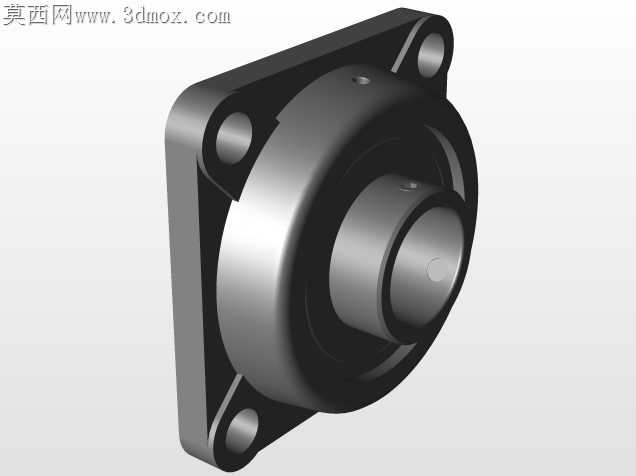

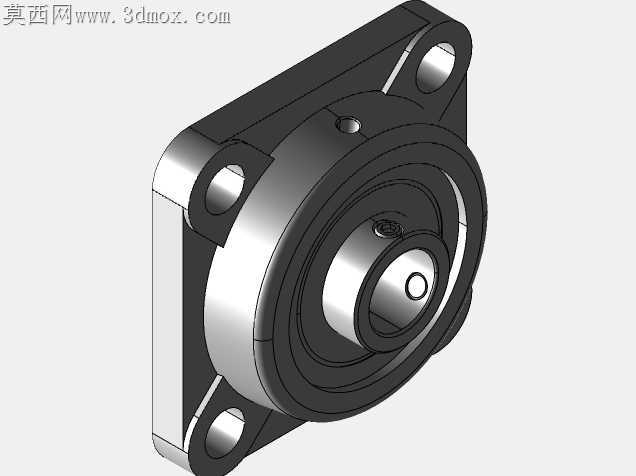

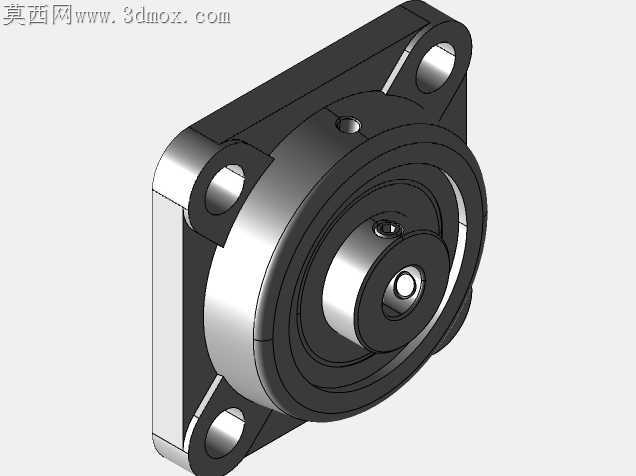

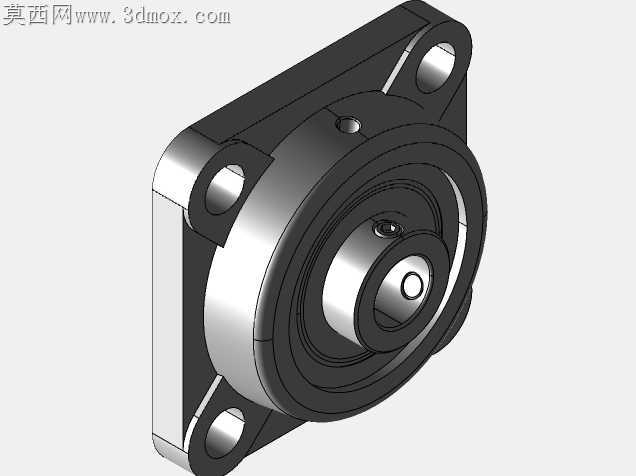

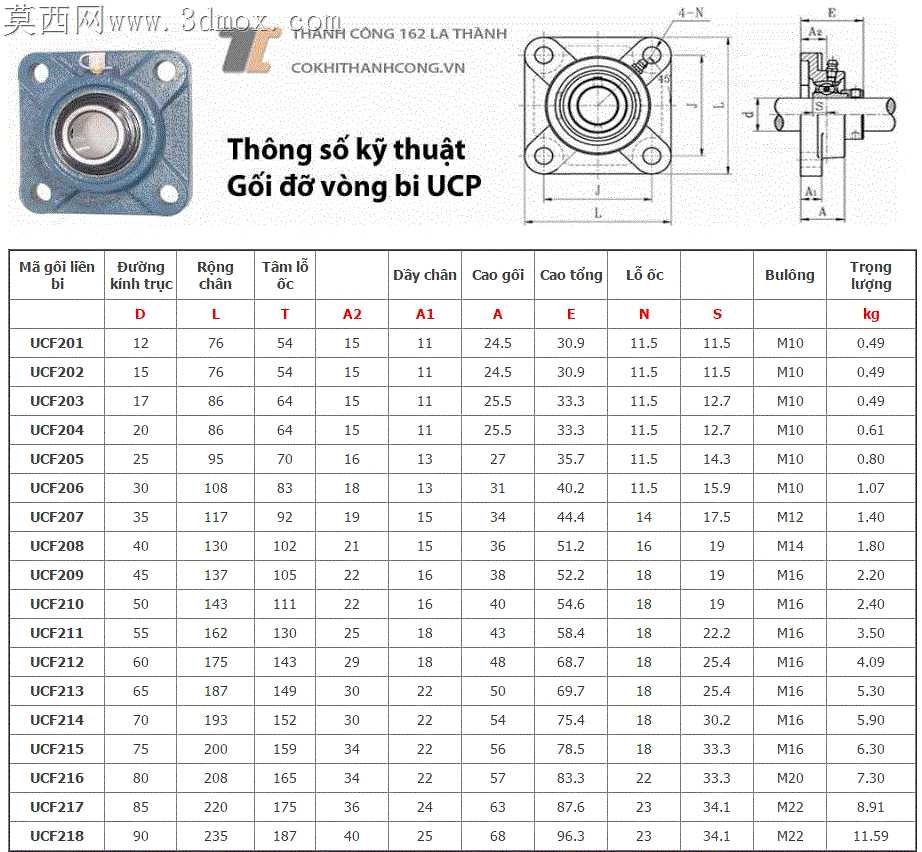

带方形凸台法兰的UCF外球面轴承

常规外球面轴承在轻载输送线、小型食品包装设备的安装场景里，常出现座体安装孔位同轴度偏差导致轴承内圈偏磨、锁紧失效的问题，方形法兰凸台的设计恰恰是针对这类现场痛点做的适配优化。四个安装沉孔做了锪平深度的精准控制，沉孔深度刚好覆盖标准内六角圆柱头螺钉的头部高度，安装后螺钉端面不会凸出于法兰安装面，避免设备运行时剐蹭周边的线束、防护钣金，也能让法兰面和设备安装基板完全贴合，不会因为螺钉头部凸起导致座体倾斜，从安装根源上消除轴承内圈与轴的偏角误差。轴承座与外圈配合的止口位置做了0.02mm的过盈量设计，配合面的粗糙度控制在Ra1.6，既保证外圈压装后不会在座体内发生周向窜动，又不会因为过盈量过大导致外圈变形，挤压滚动体造成运转卡滞。内圈的顶丝孔位置做了局部加厚处理，常规UCF轴承的顶丝孔位置因为壁厚较薄，锁紧顶丝时容易出现孔口开裂、螺纹滑牙的问题，局部加厚2mm后，顶丝锁紧时的应力会均匀分散到周边座体结构上，反复拆装调整轴位置也不会出现螺纹失效的情况。法兰凸台的四个边角做了R3的圆角过渡，没有尖锐的直角边，一方面是冲压或铸造成型时能减少应力集中，避免座体受冲击载荷时边角开裂，另一方面安装时也不会划伤操作人员的手部，适配食品加工、医药包装这类对设备安全防护有要求的场景。轴承内圈与轴配合的内孔做了轻微的导入倒角，轴穿入时不会刮伤轴表面的镀层或氧化层，顶丝的尖端做了圆弧钝化处理，锁紧时不会在轴表面压出过深的凹痕，后期拆卸维护时轴能顺利从轴承内圈抽出，不会出现轴和内圈咬死的情况。密封结构采用了双唇式接触密封，外侧密封唇阻挡外界的粉尘、切削液、食品残渣进入轴承内部，内侧密封唇防止轴承内部的润滑脂泄漏，在多粉尘、有少量喷淋的工况下也能保证轴承的使用寿命，不需要频繁加注润滑脂维护。座体的材质选用常用的灰铸铁HT200，减震性能优于钢制冲压座，小型输送辊道运行时的震动会被座体吸收一部分，不会传递到设备机架上产生共振噪音。
