剪叉伸缩式受电弓门防护结构设计

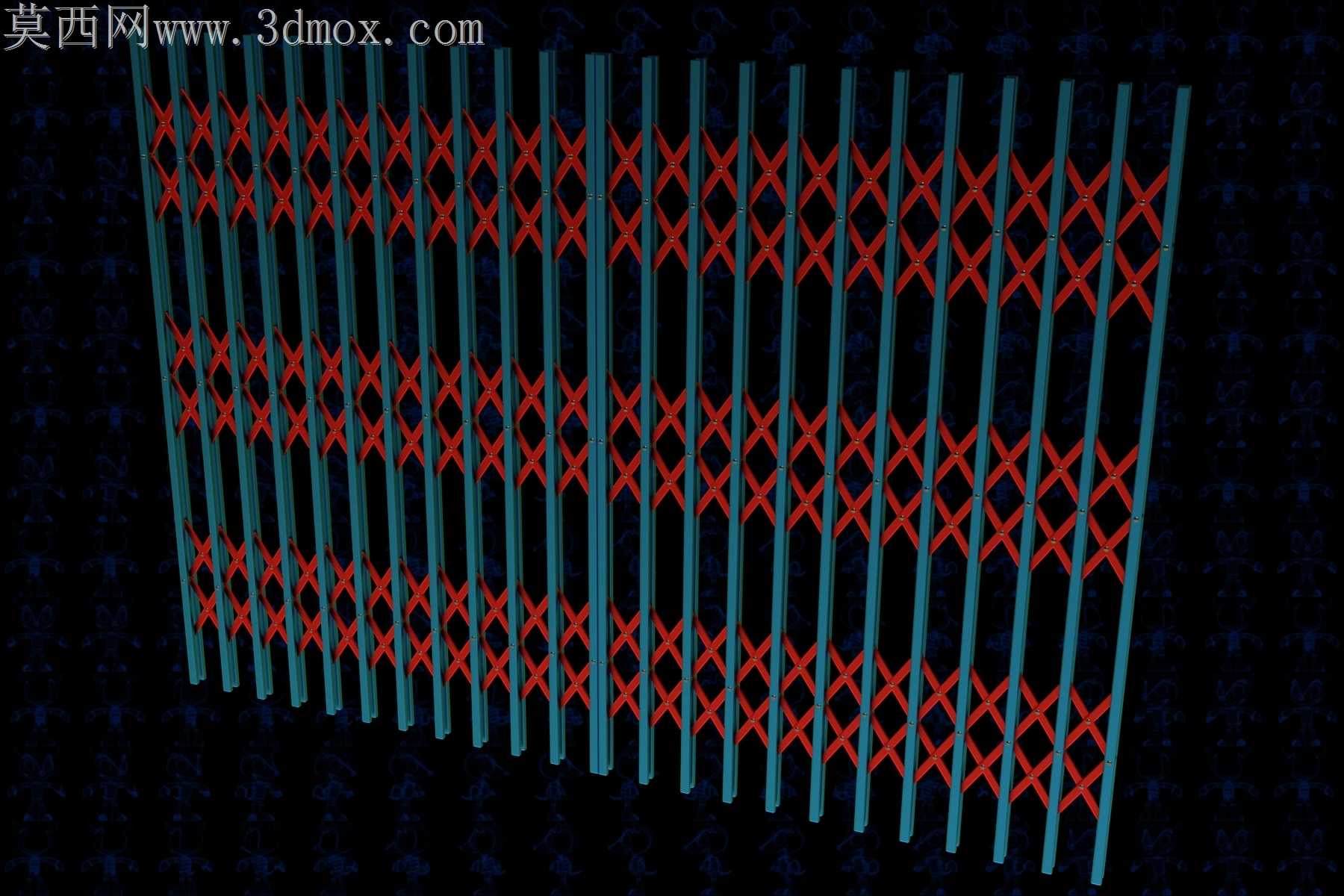

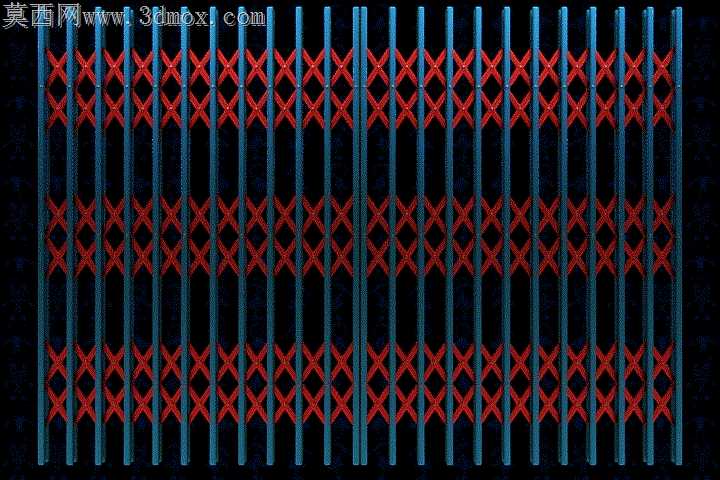

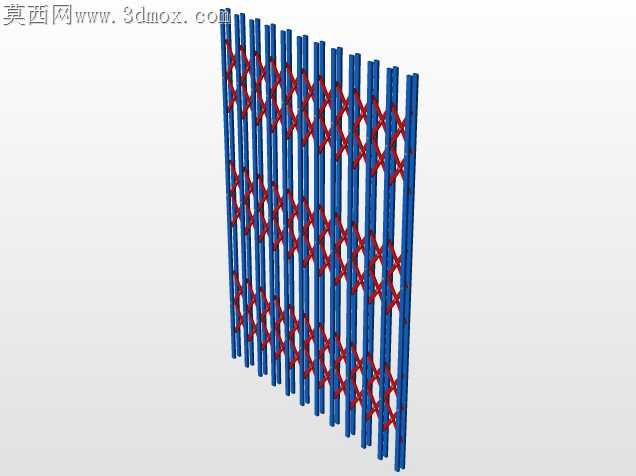

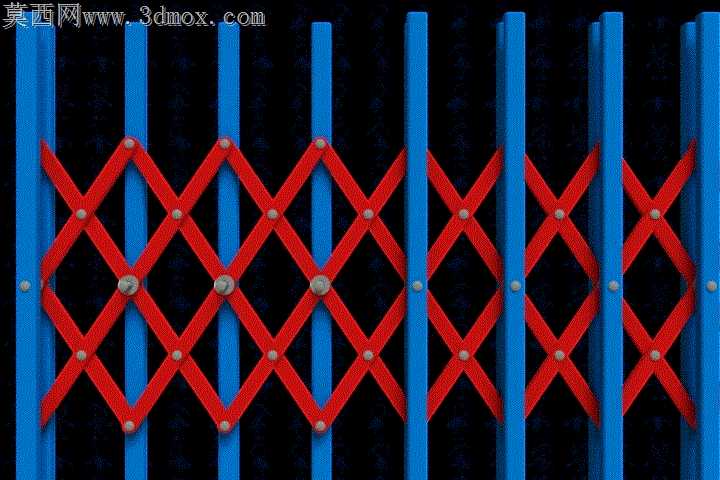

轨道交通受电弓区域的防护门长期暴露在户外工况下，既要承受车辆运行带来的持续振动，还要应对温差形变、异物冲击的考验，常规直栏式防护门要么伸缩行程不足，要么交叉连杆处容易出现卡滞、磨损过快的问题。这套剪叉伸缩结构的受电弓门，在连杆铰接点的公差配合上做了针对性调整，每处铰接轴与轴套的间隙预留了0.02mm的旷量，既不会因为加工误差导致装配时连杆别劲，也能在低温金属收缩、高温膨胀的工况下保持伸缩顺滑，不会出现运行到半程卡死的隐患。竖向栏杆采用等距排布的空心圆管结构，相比实心杆件减重近40%，驱动伸缩时的负载更小，圆管表面的圆弧面还能减少雨雪天气的积冰附着，避免冻住后无法正常开合。交叉布置的红色连杆组并非单纯做视觉区分，每段连杆的折弯角度都经过反复校准，完全展开时连杆与竖向栏杆的受力点均匀分散，不会出现局部应力集中导致的杆件变形，哪怕受到侧向的异物冲击，力也能顺着交叉连杆传导到整扇门的框架上，不会出现单根栏杆弯折的情况。铰接位置的轴套选用自润滑材质，日常运行不需要额外加注润滑脂，减少后期维护的工作量，也避免油污沾附灰尘形成油泥加剧磨损。竖向栏杆的端部做了圆弧收边处理，没有尖锐的棱角，检修人员靠近作业时不会被剐蹭受伤，栏杆之间的间隙控制在安全范围内，既不会遮挡受电弓的正常升降路径，也能防止较大的异物落入受电弓作业区域。伸缩行程的限位结构隐藏在上下导轨内部，没有外露的凸起部件，不会被飘落的杂物卡入限位缝隙，导轨的截面做了内凹的导水槽，雨天积水能顺着导水槽从两端排出，不会在导轨内积存锈蚀滚轮。整套结构的零件通用化程度很高，铰接轴、轴套、竖向栏杆都采用统一规格，后期更换备件不需要单独定制，哪怕单根杆件出现损坏，也能快速拆解替换，不需要整扇门报废。交叉连杆的连接节点做了防松设计，螺母采用自锁结构，长期振动下也不会出现松脱移位的问题，每段连杆的受力方向都经过模拟验证，伸缩过程中连杆不会和竖向栏杆发生运动干涉，全程动作顺滑无卡顿。
