B20K旋转电位器带安装支架结构设计

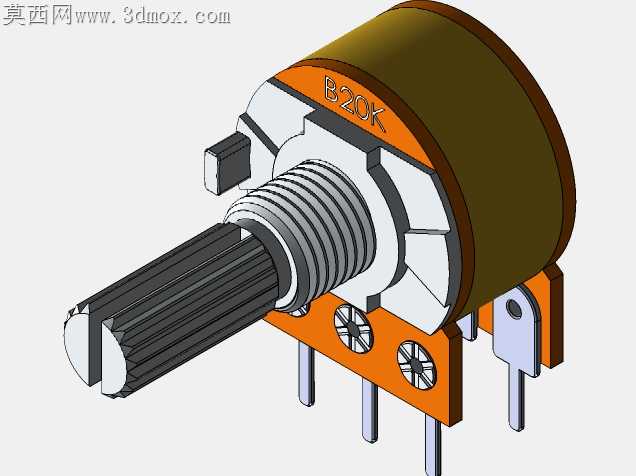

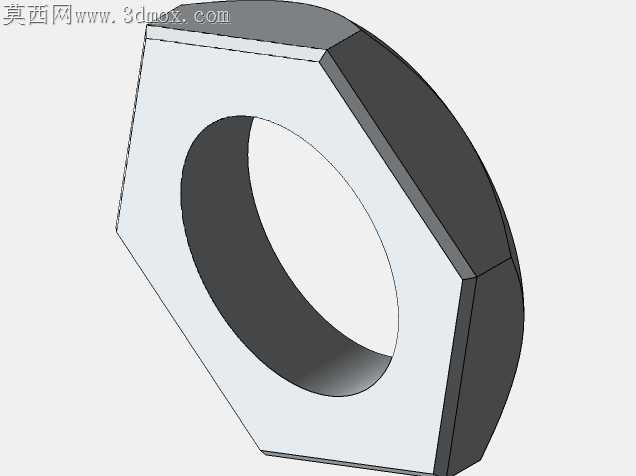

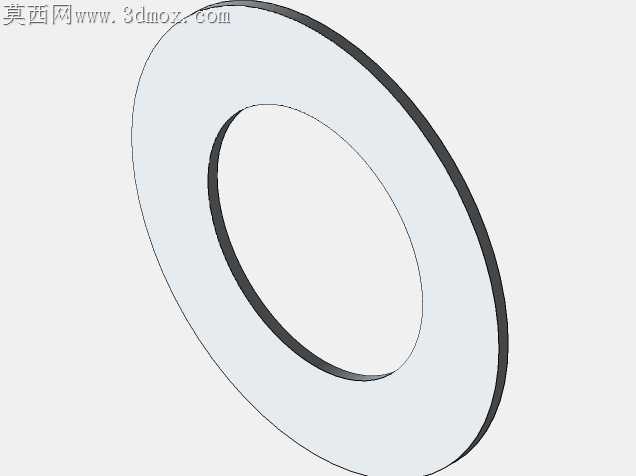

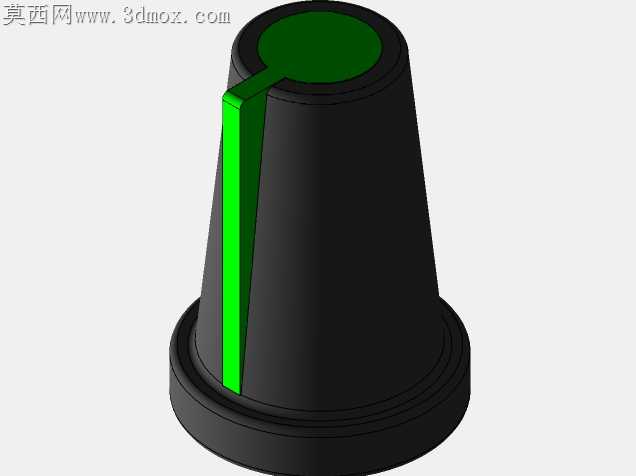

碳膜电位器量产过程中，最容易出现的失效点集中在转轴卡滞、引脚虚焊、碳膜片磨损过快三类问题，这款B20K电位器的结构设计，恰好针对这几个加工与装配痛点做了针对性的细节调整。转轴部分采用滚花纹理搭配半圆定位切面，滚花段的齿距控制在0.3mm，既保证旋钮装配后不会出现周向打滑，半圆切面又能给旋钮安装提供轴向定位，避免装配时旋钮压入过深蹭到外壳端面，实际装配时不需要额外做定位治具，工人对准切面推入即可，能减少三成以上的装配对位时间。转轴根部的多道环形挡圈不是装饰结构，每道挡圈的直径差控制在0.15mm，既可以阻挡外界灰尘顺着转轴缝隙进入内部碳膜腔，又能在转轴转动时储存少量润滑脂，延长转动手感的保持周期，避免使用半年后出现转轴转动发涩的问题。橙色安装底座上的两个扇形镂空，刚好对准内部碳膜片的两个固定触点，注塑时这两个位置的胶位厚度比周边薄0.2mm，冷却收缩时不会因为胶厚不均导致底座翘曲，能保证引脚插装到PCB板时，四个引脚的共面度控制在0.1mm以内，过波峰焊时不会出现个别引脚浮高虚焊的问题。底座上伸出的金属固定支架，弯折角度做了1度的预回弹补偿，冲压成型后支架的安装面刚好和底座底面齐平，用螺丝固定到面板上时，不会因为支架的回弹应力拉扯底座导致转轴偏心。外壳和底座的卡扣配合做了0.08mm的过盈量，装配时不需要打胶就能达到IP40的防尘等级，卡扣的导入角做了15度的斜切，自动装配线上的机械手压入时不会出现卡扣崩边的问题。碳膜腔内部的限位挡块位置，刚好对应270度的转动行程，挡块和转轴凸台的接触位置做了R0.5的圆角，频繁转动到极限位置时不会出现挡块崩裂的情况，比直角挡块的使用寿命提升四倍以上。引脚的根部做了凸台加固，焊锡受热时不会因为塑料底座融化导致引脚歪斜，波峰焊的高温传导到凸台位置就会被阻断，不会影响内部碳膜片的接触性能。
