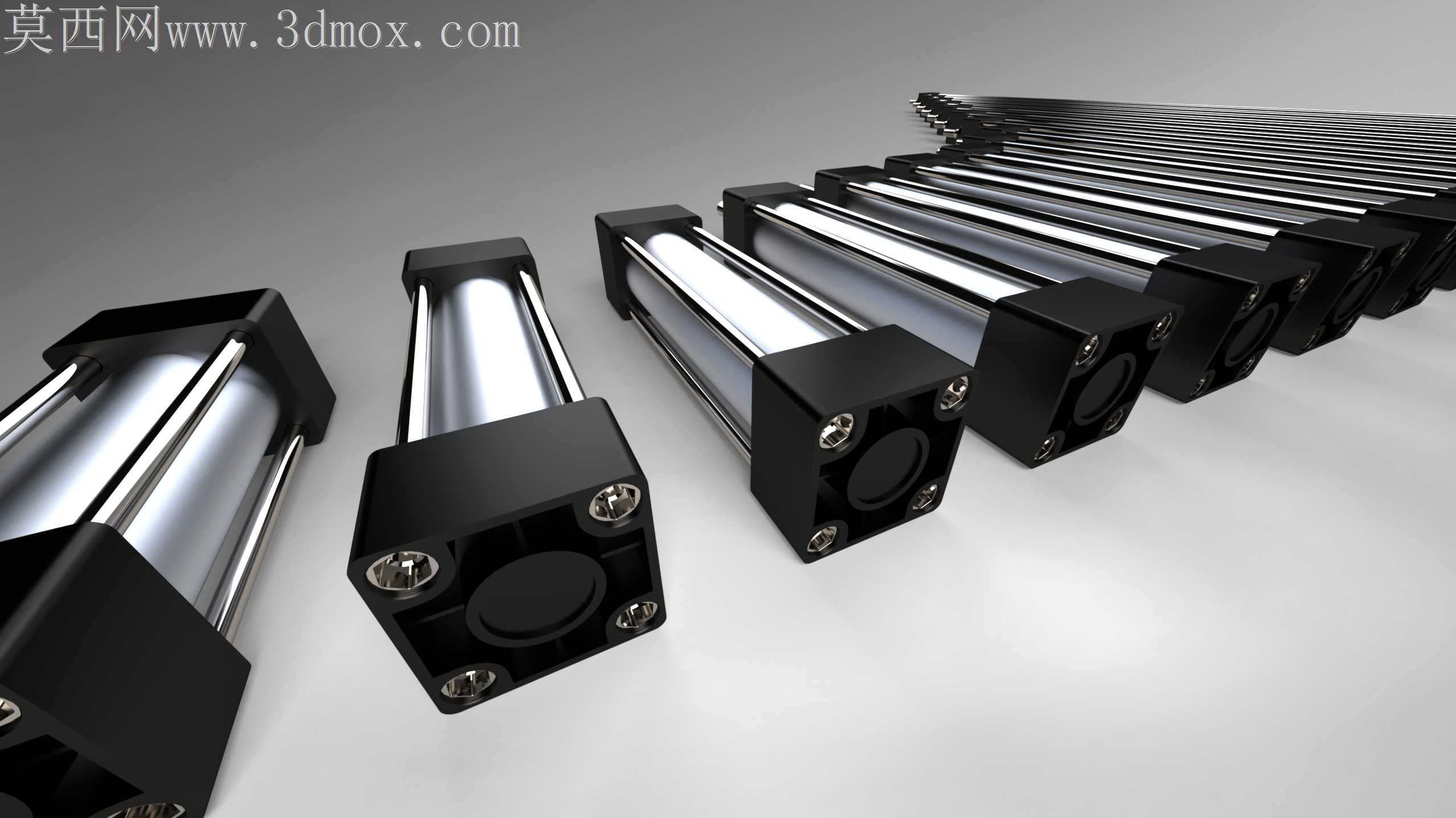

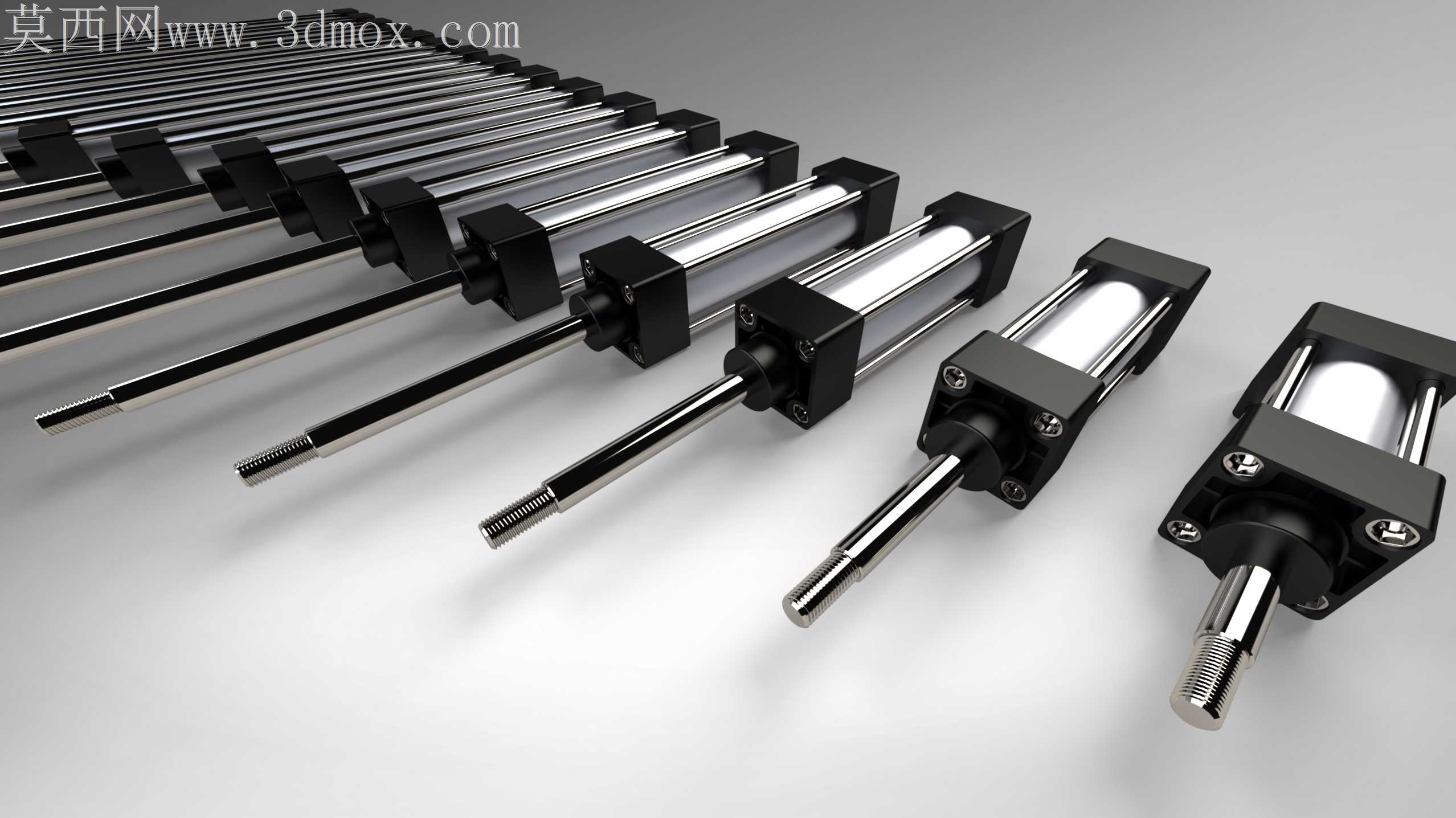

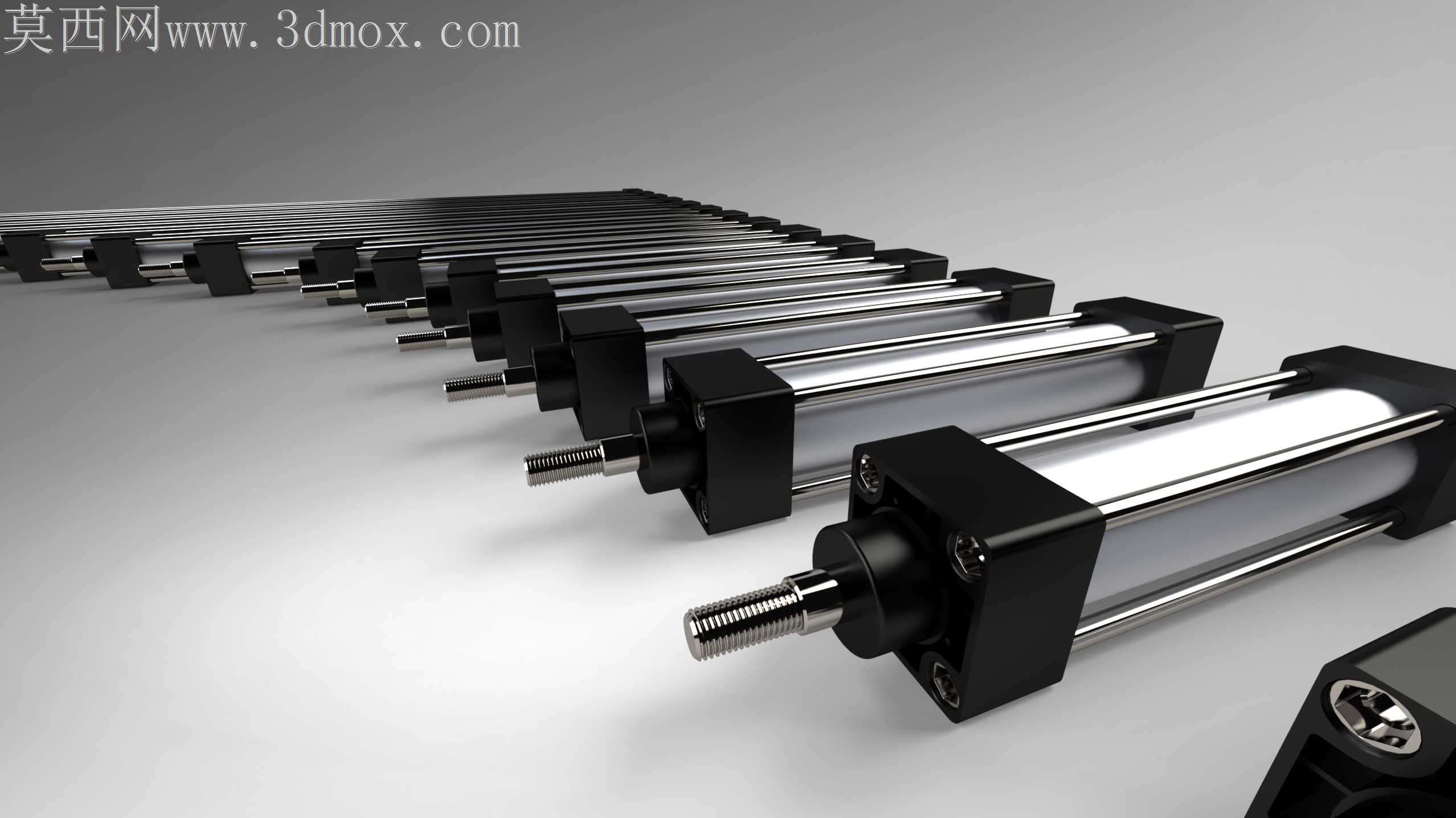

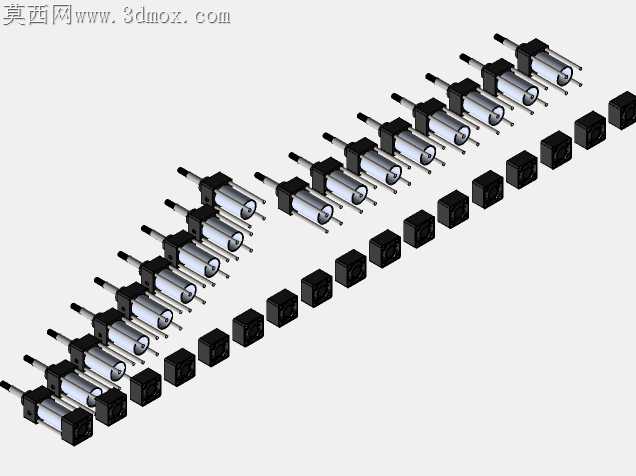

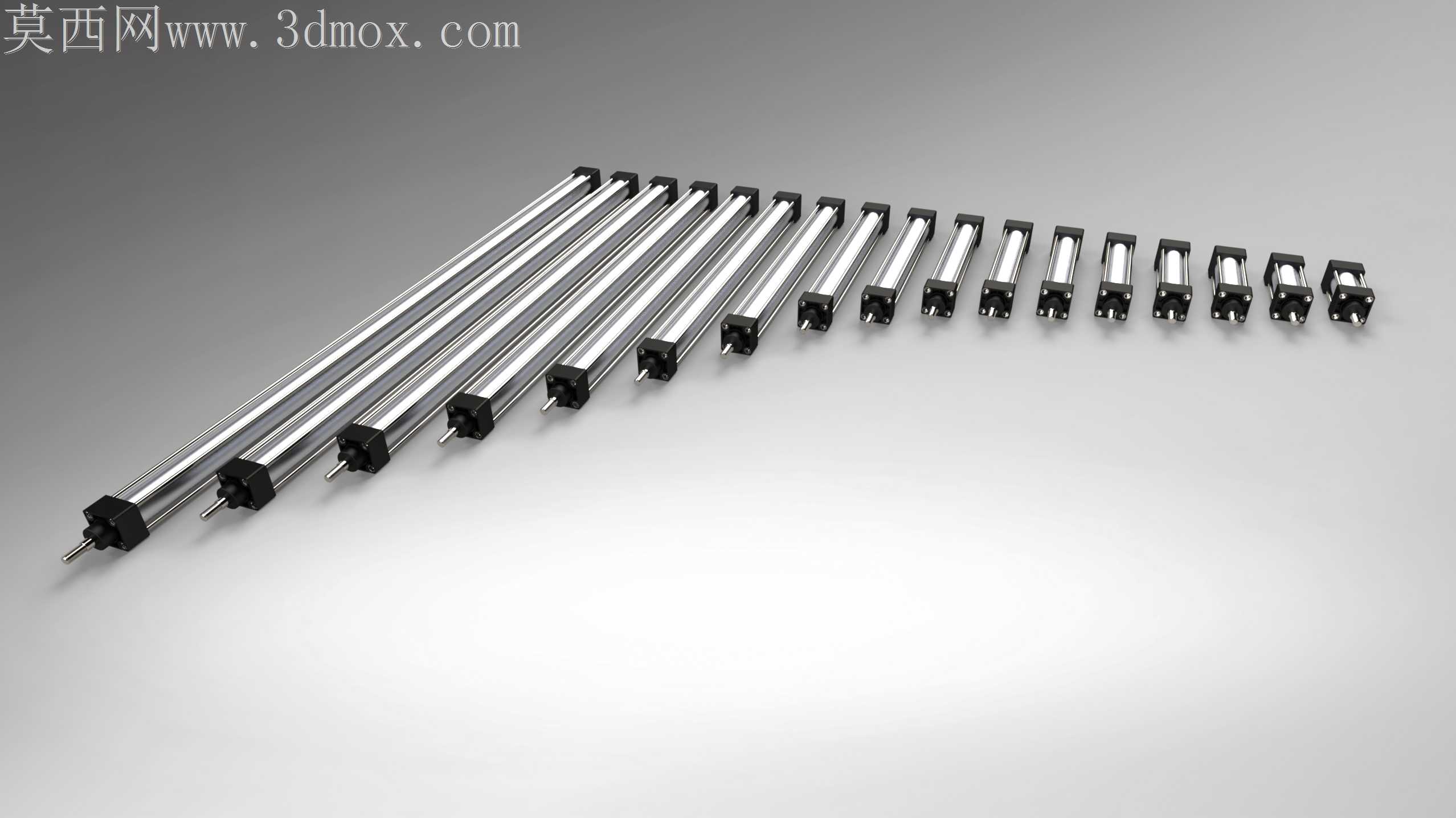

SC32系列标准气缸全行程规格结构模型

车间里常规SC32气缸选型时，常碰到不同行程缸体外部安装位匹配偏差的问题，端盖拉杆孔同轴度差几丝，装机后就会出现活塞杆卡滞、密封件偏磨漏气的隐患，这套全行程规格的模型，从加工适配的角度把每个行程段的外部特征、安装配合尺寸都做了精准还原。缸筒部分的型材挤压公差预留完全贴合量产五金件的实际加工精度，没有为了建模好看把外圆做的过度光滑无拔模斜度，前后端盖的四个拉杆安装沉孔位置，对应25mm到1000mm每一档行程都做了位置校准，不会出现短行程端盖孔距和长行程通用件错位的问题。活塞杆伸出端的螺纹长度、杆端倒角都按照实际车削加工的工艺要求做了细节处理，没有出现螺纹收尾过长、倒角角度不符合装配要求的问题，端盖上的气口螺纹深度、密封槽宽度也完全匹配常规密封件的安装尺寸，不会出现建模时密封槽过浅导致O型圈压装后溢出、气口螺纹过短导致接头拧入深度不足漏气的问题。不同行程的缸体长度变化没有做简单的拉伸敷衍，对应每一档行程的拉杆长度、活塞杆伸出余量都做了对应调整，长行程规格的活塞杆还预留了足够的导向支撑长度，避免实际选型时误判导向段长度导致活塞杆侧载变形。端盖和缸筒配合的止口尺寸也做了公差带的细节体现，过渡配合的松紧程度完全符合量产装配的工艺要求，不会出现止口过松导致缸筒定位偏移、过紧导致压装时端盖开裂的问题。这套模型没有做多余的内部复杂结构，把机械设计选型时最需要核对的外部安装尺寸、配合特征、接口位置都做了精准还原，不管是做设备布局时的干涉检查，还是做安装板设计时的孔位核对，都能直接调用对应行程的模型，不用再反复核对样本参数调整尺寸，避免了选型阶段尺寸核对偏差导致的加工返工。
