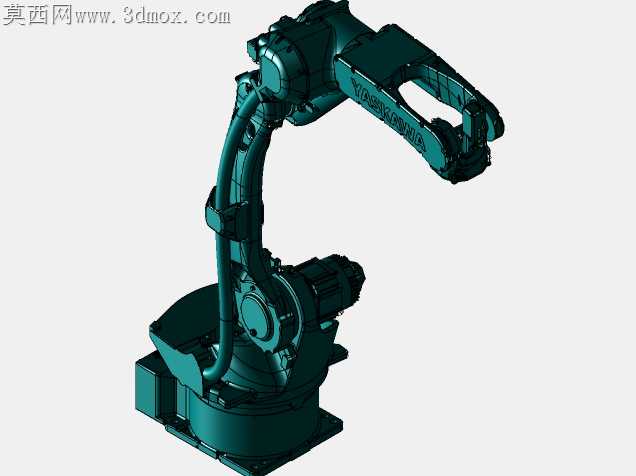

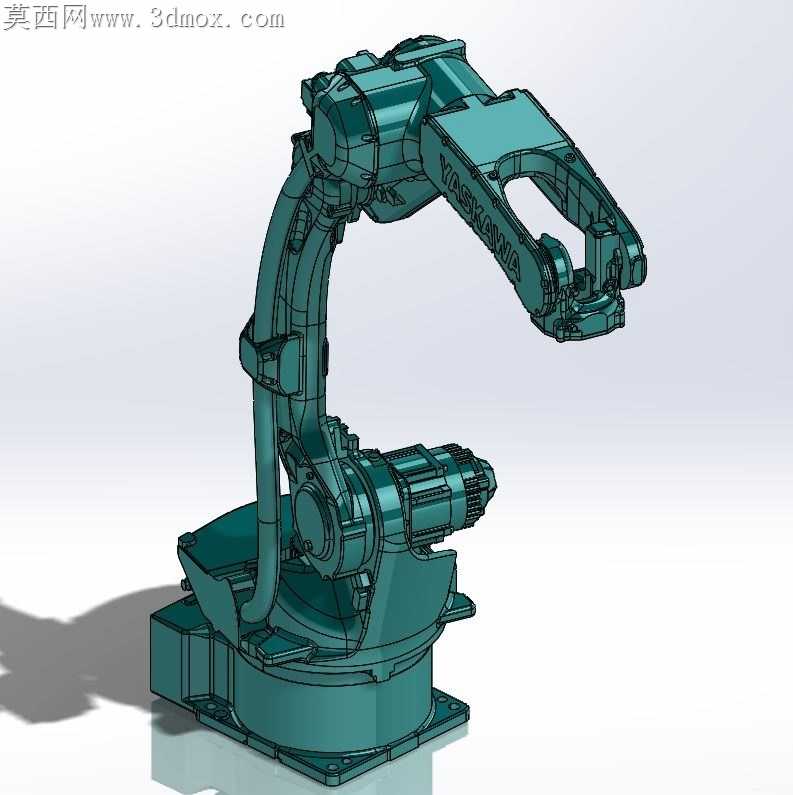

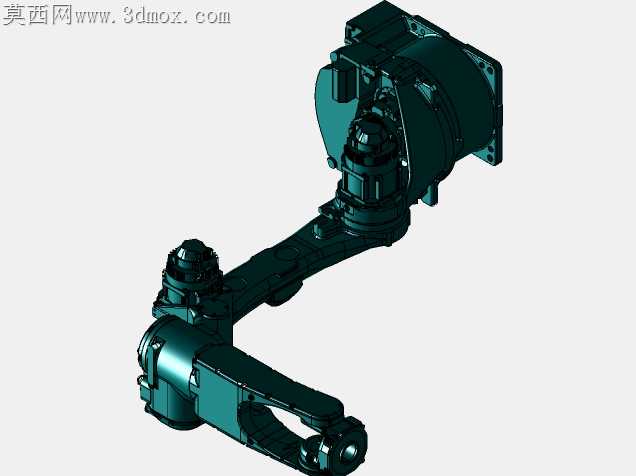

安川GP12六轴工业机械臂结构设计

车间里频繁启停的搬运工位上，不少六轴机械臂用久了会出现J3关节处线缆磨损、大臂俯仰抖动的问题，根源往往是前期结构设计时没给线缆预留足够的随动弯折空间，也没平衡好大臂自重与关节负载的配比。这款安川GP12机械臂的结构设计，刚好戳中了这类现场痛点。大臂的弧形曲面不是为了视觉效果做的造型，是顺着内部线缆的走线路径收出来的弧度，线缆从底座穿入后沿着大臂内侧的弧形线槽走，不管大臂俯仰到哪个极限角度，线缆的弯折半径都能保持在安全阈值以上，不会出现反复折损外皮的情况。J2关节的连接座做了内嵌式的配重槽，把原本凸在外侧的配重块藏进了大臂根部的空腔里，既缩小了机械臂运转时的外部干涉半径，也让J2轴的电机负载更均匀，高速搬运时不会因为重心偏移出现启停顿挫。手腕部分的三个关节做了同轴心的紧凑排布，末端法兰的安装面和J6轴的输出端完全贴合，没有多余的凸台结构，装夹焊枪、夹爪这类末端执行器的时候，不用额外加转接板就能直接对位，能减少末端的累积误差。底座的安装法兰做了下沉式的定位销孔，现场打膨胀螺栓固定的时候，定位销能直接卡进孔位，不用反复调校底座的水平度，安装效率能提不少。关节处的密封槽都开在了结合面的内侧，外面看不到突出的密封胶条，车间里的焊接飞溅、切削粉尘不容易积在密封缝隙里，日常维护的时候擦一遍外表面就能清掉浮尘，不用抠缝隙里的积垢。大臂和小臂的连接转轴处做了阶梯式的止口结构，装配的时候两个部件顺着止口滑进去就能自动对中，不用反复调整同轴度，能把关节的径向跳动控制在很小的范围内，长时间高速运转也不会出现关节异响的问题。末端的走线孔开在法兰中心的位置，末端执行器的气管、信号线从中心孔穿进去，不管手腕怎么旋转，线缆都不会拧成麻花，也不会勾到周边的工装夹具。
