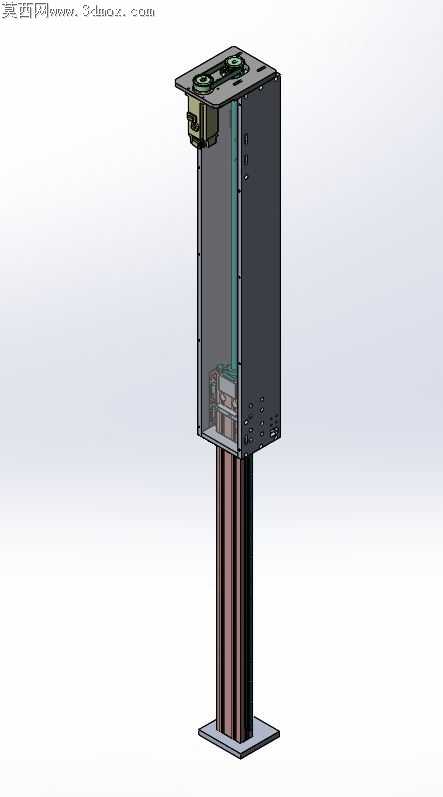

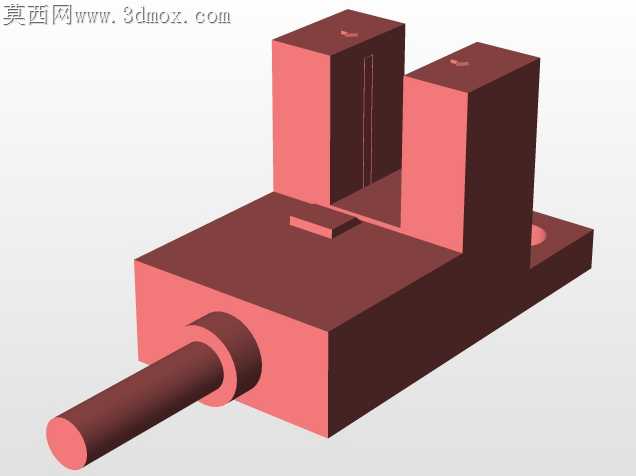

立式长行程Z轴升降传动模组结构

立式长行程Z轴结构最容易被忽略的加工隐患，是立柱段的同轴度累积偏差——很多同类结构在装配后会出现滑台运行卡滞、负载下偏摆量超差的问题，根源就在于底座安装面、立柱导向面、顶部驱动安装座的平行度公差没有在加工阶段做分段管控。这套结构在底座与立柱的衔接处做了嵌入式定位止口设计，止口配合公差选H7/h6的小间隙配合，既避免过盈装配带来的立柱形变，又能抵消焊接或型材拼接带来的初始位置偏移，不需要装配时反复打表找正，能把单台装配调校时间压缩近四成。

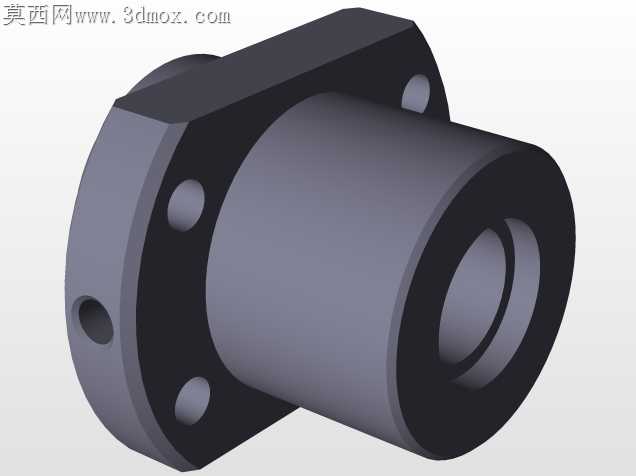

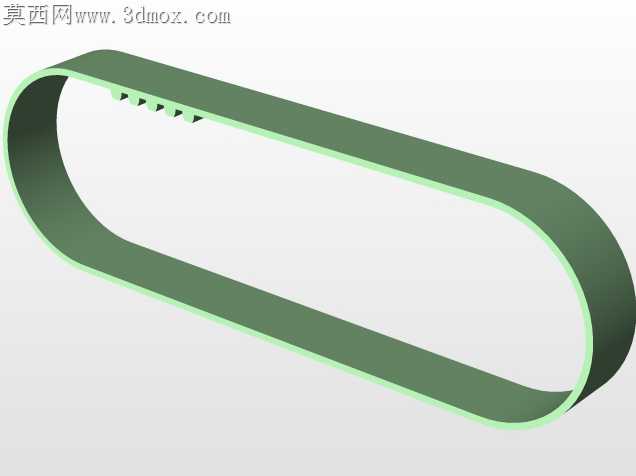

外罩采用半透明侧封设计，不是为了视觉效果做的冗余设计，长行程Z轴运行时内部丝杠或同步带的润滑脂飞溅、碎屑卡滞是高频故障点，半透明封板不用拆解外罩就能直接观察内部传动件的运行状态，日常巡检时一眼就能看到润滑脂余量、带轮张紧度变化，封板边缘做了折边压筋处理，薄钢板加工时不会出现焊接翘曲，折边内嵌的密封胶条能阻挡车间内的金属切削粉尘飘入传动腔，避免导轨面被硬颗粒刮花出现爬行问题。

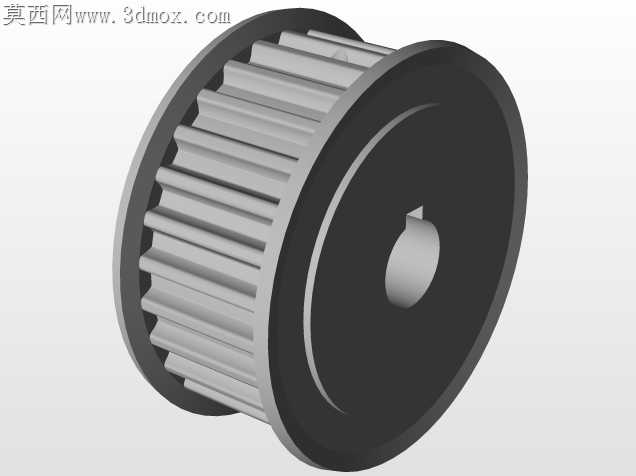

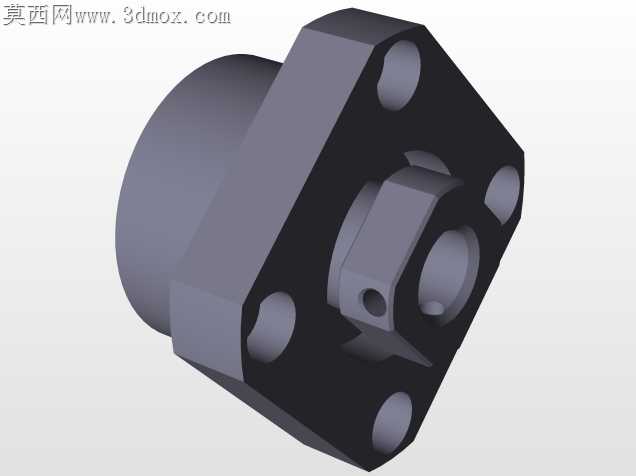

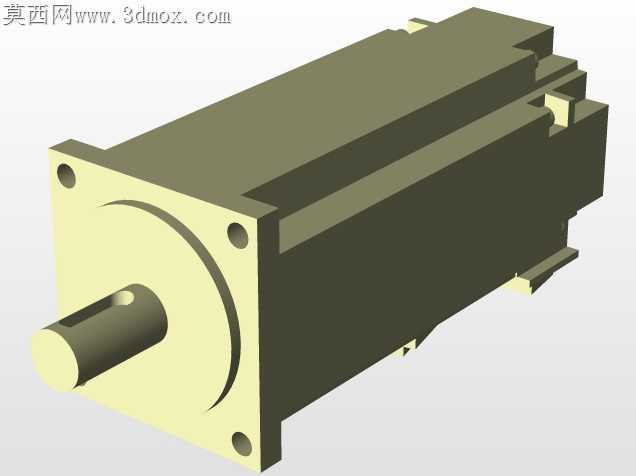

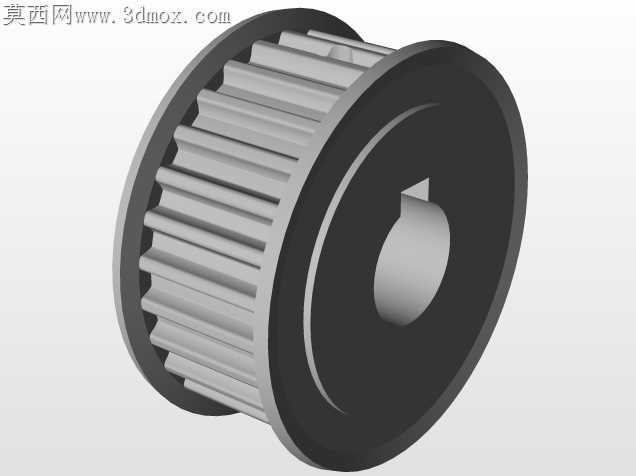

顶部驱动单元的安装座做了下沉式嵌装设计，驱动电机与传动轮的同轴度靠安装座的加工精度直接保证，不需要额外加装联轴器调整座，长行程升降时驱动端的径向跳动会直接传导到滑台，下沉式结构把驱动组件的重心压在立柱顶面的加强筋区域，高速升降时的顶部震动量比侧装式结构低六成以上，不会出现高位置下的共振异响。底部支撑柱采用多根型材拼接的中空结构，不是单纯为了减重，中空腔可以预留走线空间，拖链内置在腔体内不会随滑台升降外露，避免车间内的线缆勾挂风险，支撑柱与底座的连接采用外翻式法兰，法兰面的连接孔做了长圆孔设计，现场安装时可以微调立柱的竖直度，适配地面不平整的安装工况，不用额外加工调整垫片。

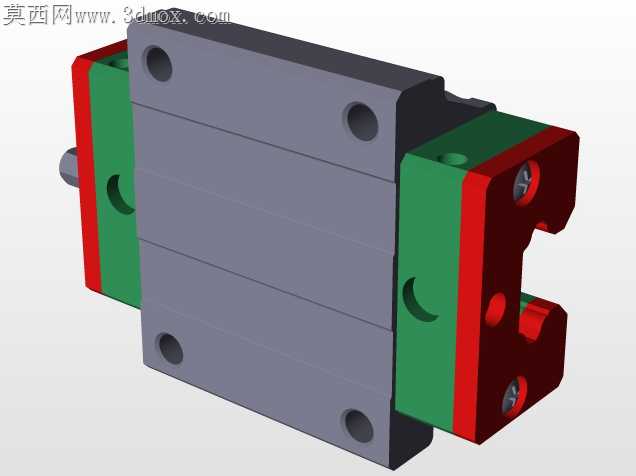

滑台侧的安装面做了密集的螺纹孔阵列，不同负载的末端执行器都能直接适配安装，不需要额外转接板增加额外重量，滑台与导轨的配合面做了刮研工艺预留位，加工时留0.02mm的刮研余量，装配时可以根据实际导轨配合精度做微量修配，避免批量加工时的公差累积导致滑台配合过紧或过松，保证全行程运行的顺滑度。
