中心驱动双轨皮带输送设备结构设计

项目分类:输送机 发布时间:2020-06-30 ID:121109
  • 中心驱动双轨皮带输送设备结构设计
  • 中心驱动双轨皮带输送设备结构设计
  • 中心驱动双轨皮带输送设备结构设计

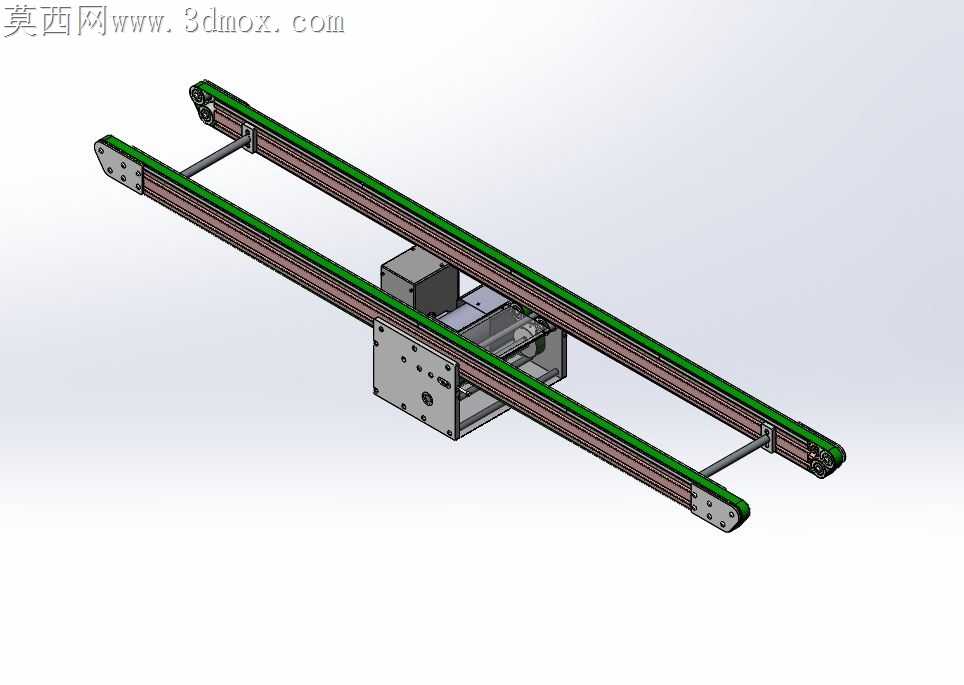

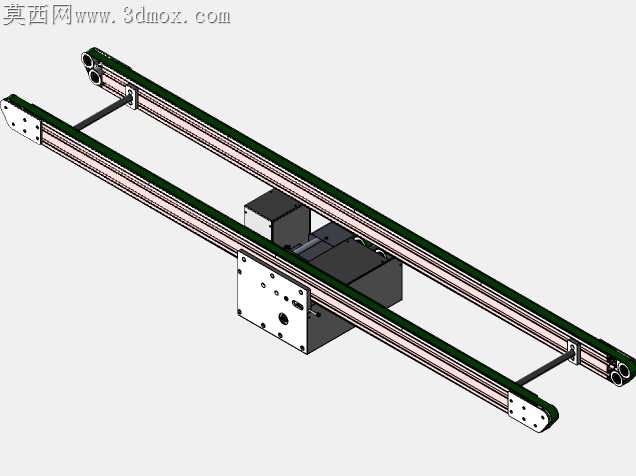

车间常规双轨皮带输送设备常因驱动端偏置,出现两侧皮带张紧度不均、长期运行跑偏磨边的问题,这款中心驱动布局的双轨输送结构,正是针对这类现场工况痛点做的针对性设计。驱动模组被安置在两条平行导轨的中间段位置,动力输出轴通过对称分布的传动结构同时向两侧皮带轮传递扭矩,从根源上消除单侧驱动带来的两侧线速度差,避免皮带因受力不均出现的蛇形走位、边缘磨损过快的问题。两根平行的输送主梁采用标准铝型材拼接,型材槽道直接作为皮带侧边的导向限位基准,省去额外加装导向条的工序,装配时只需保证两根主梁的平行度公差控制在0.2mm以内,就能让皮带运行时的侧向偏移量控制在允许范围内。中间的驱动箱体采用折弯钢板拼焊而成,箱体内预留了电机安装位与减速组件的装配空间,箱体与两侧铝型材主梁通过连接板用螺栓锁固,连接板上开有腰型调节孔,装配时可以微调驱动箱体的前后位置,同步张紧两侧皮带,不用像传统偏置驱动结构那样分别调整两端张紧轮,大幅缩减现场调试的时间成本。皮带选用带绿色防滑涂层的平皮带,表面摩擦系数适配轻型工件的输送需求,两端的从动轮座同样设计了微调结构,可针对单根皮带的局部张紧度做细微校准,弥补型材拼接带来的微小形位误差。两端的型材端头加装了冲压成型的金属端盖,既可以遮挡内部的轮组结构避免杂物卷入,也能让设备外观更规整,端盖上预留的安装孔可以直接对接上下游设备的接驳工位,不用额外加工转接件。横跨在两根主梁之间的金属支撑杆,采用薄壁方管制作,每隔一段距离布置一根,抵消铝型材长跨度下的下挠变形,保证输送面的平面度,避免工件在输送过程中出现颠簸卡顿。驱动箱体侧面的安装板上预留了传感器、调速模块的安装位,现场可以根据产线需求加装检测元件,不用额外在型材上打孔攻丝,适配不同节拍的自动化产线对接需求。这种对称式的中心驱动结构,相比传统端驱、侧驱的双轨输送机,皮带的更换维护也更便捷,只需拆开中间驱动箱体的侧盖就能松脱皮带,不用拆解两端的从动轮组,日常运维的停机时间能缩短六成以上。
