客车乘客门气动驱动启闭结构设计

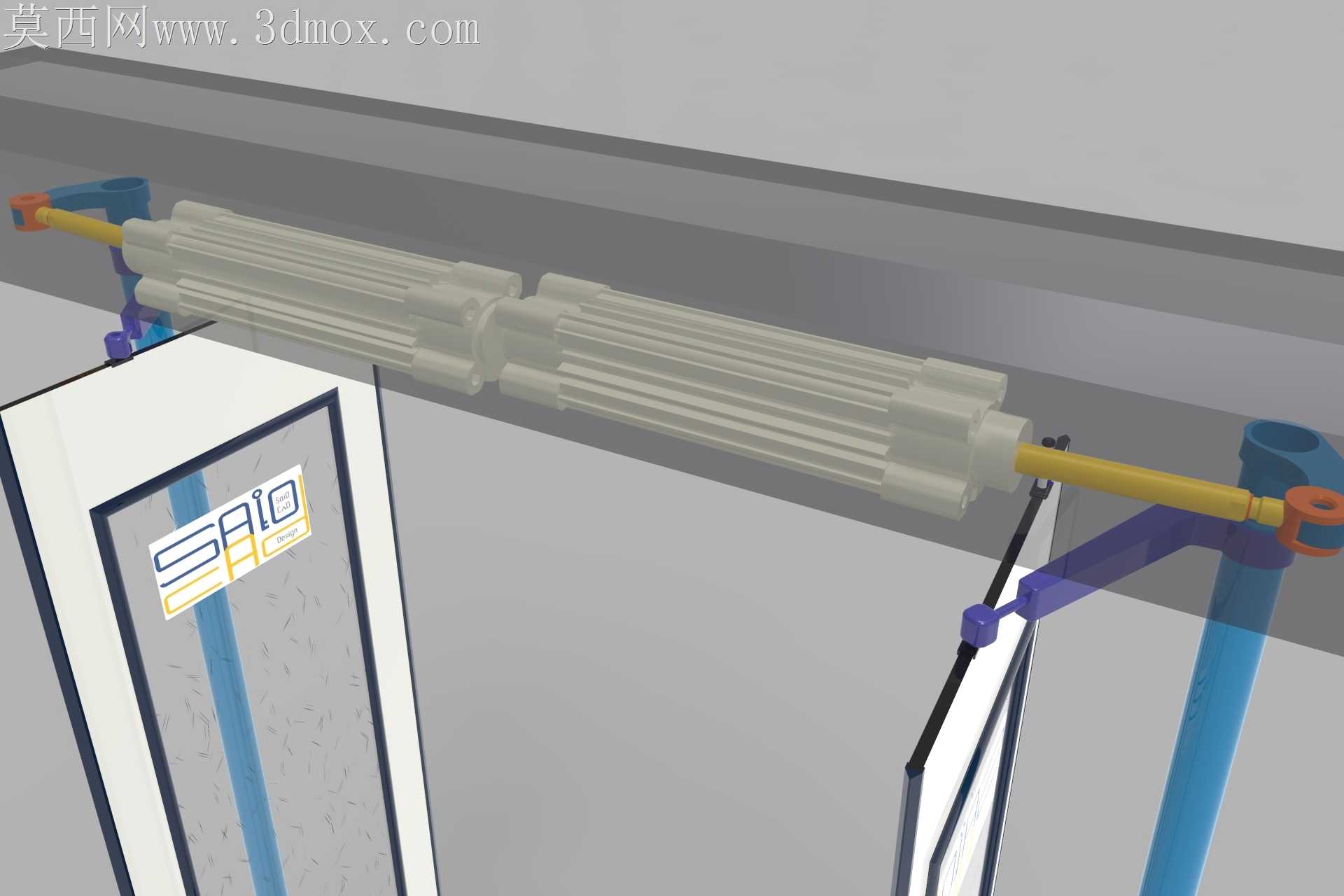

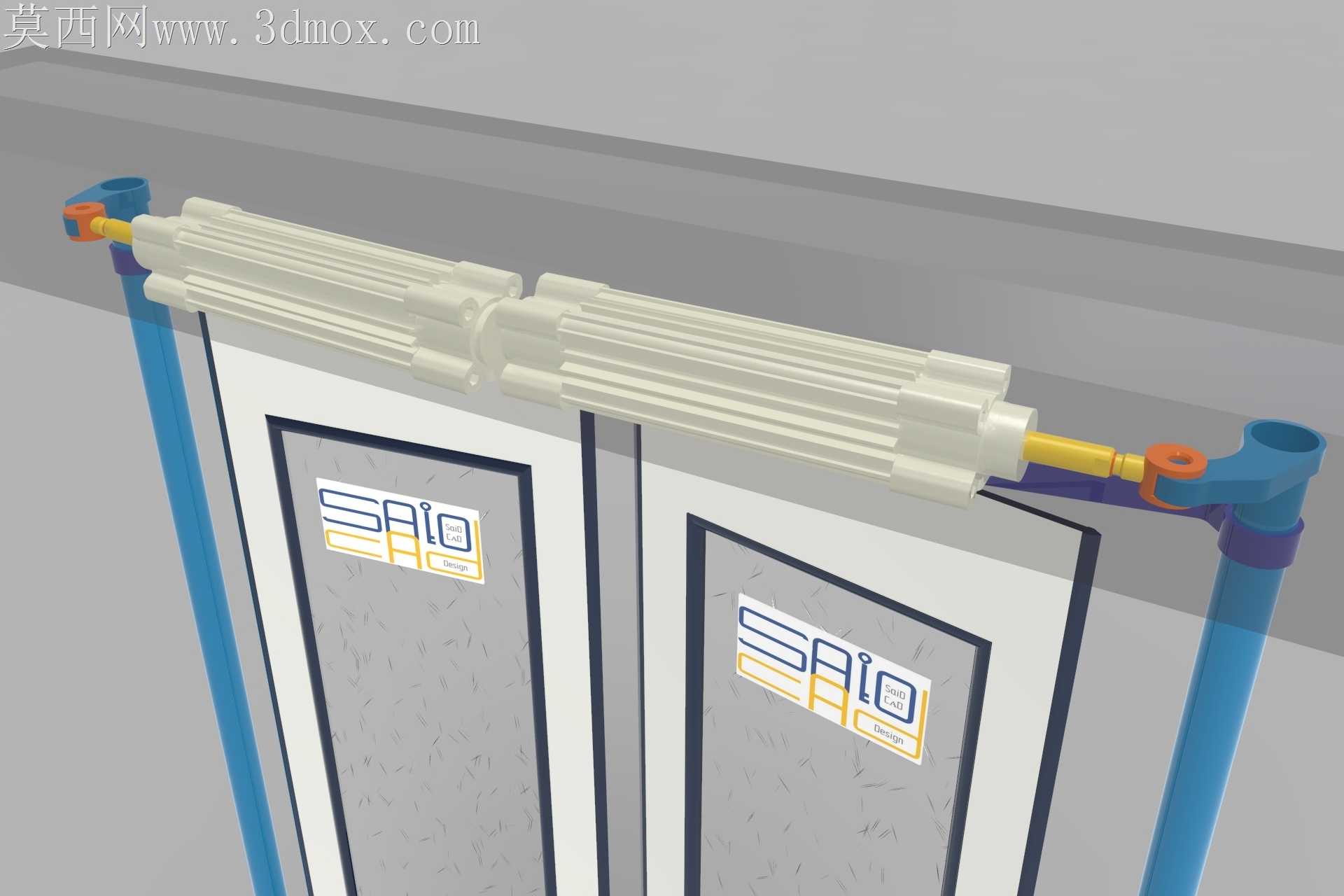

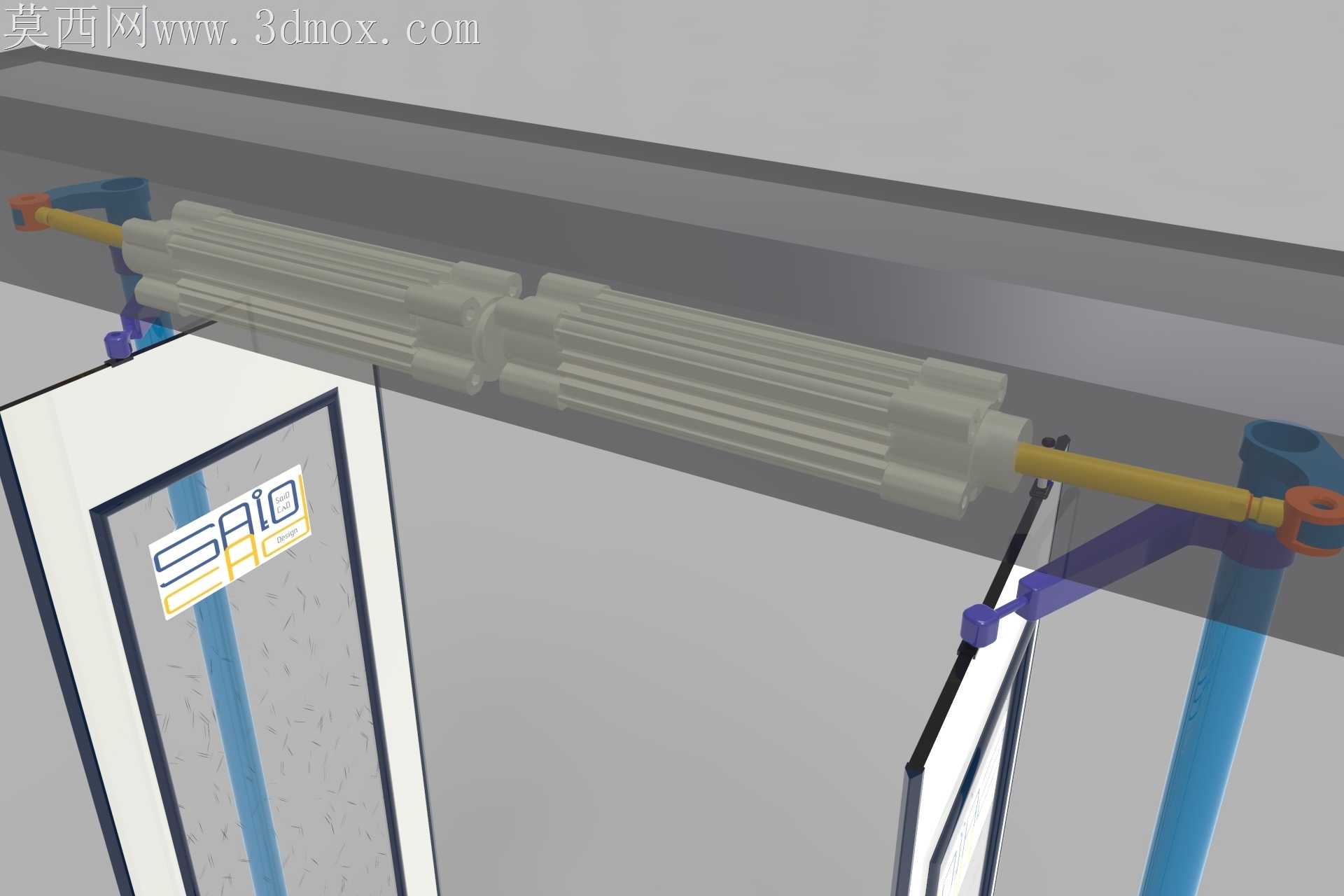

城市客车日常运营中，车门启闭频次极高，传统连杆式车门常因安装公差累积出现运行卡滞、密封胶条偏磨漏风的问题，甚至在坡道停靠时因门体受力偏移出现锁止失效的安全隐患。这套车门结构在设计时优先从装配逻辑视角切入，把驱动气缸的安装座做了腰型孔余量设计，现场装配时可根据车身门框的实际焊接偏差调整气缸轴线角度，避免硬连接带来的活塞杆别劲问题，从根源上降低气缸密封件的偏磨损耗。门体与摆臂的连接位置没有采用常见的刚性螺栓锁死结构，而是加了一层厚度2mm的尼龙缓冲垫片，既能抵消车门关闭瞬间的冲击异响，也能在车辆行驶产生车身扭转时，给门体留出微小的位移余量，避免长期交变应力下摆臂焊接位置出现疲劳开裂。传动长轴的花键段特意做了齿侧间隙补偿，装配时不需要反复修磨花键配合面，只要把两端摆臂的初始角度对齐，锁紧轴向定位套就能保证两侧门体同步启闭，不会出现一边门已经关严、另一边还留缝隙的错位问题。门框周边的密封胶条安装槽做了内凹式限位设计，胶条卡入后不需要额外打胶固定，后期维护更换时直接撬出旧胶条压入新件即可，维修工时能压缩六成以上。驱动气缸的进出气接头位置预留了快插接口的安装空间，现场布管时不需要弯折气管适配角度，减少气管弯折带来的气阻增大问题，也能避免长期震动下气管接头松脱漏气。门体边缘的防夹接触条安装槽和门体内板做了一体化结构，不需要额外焊接安装支架，减少焊接变形带来的门体平面度超差问题，装配防夹条时只要顺着卡槽压入就能保证贴合度，不会出现局部凸起导致的关门卡滞。整套结构的所有连接紧固件都采用了相同规格的防松螺母，现场装配不需要准备多种规格的扳手，售后维护时也不用携带多套工具，哪怕是路边维修点也能快速完成故障件更换。气路走线的固定卡扣位置都做了凸起式定位座，卡扣卡入后不会因为车门反复启闭产生位移，避免长期摩擦磨破气管导致的气压不足、车门启闭无力问题。
