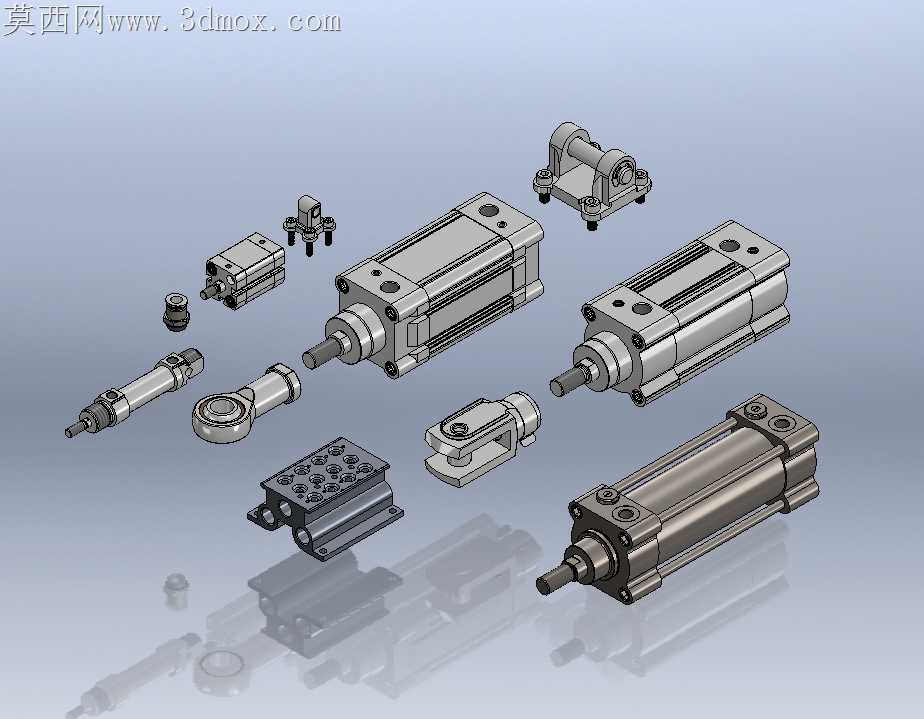

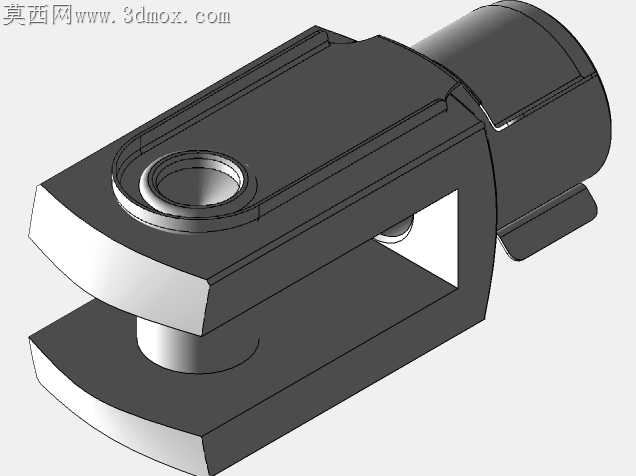

费斯托系列气动元件参数化三维结构

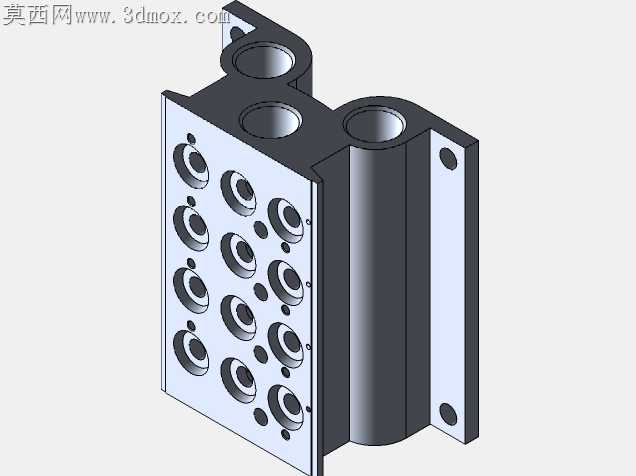

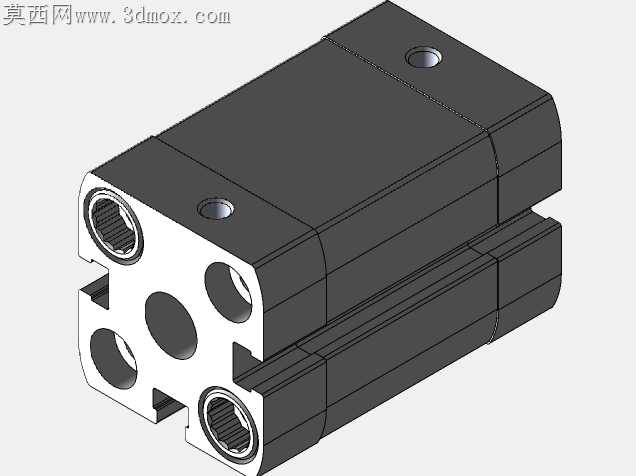

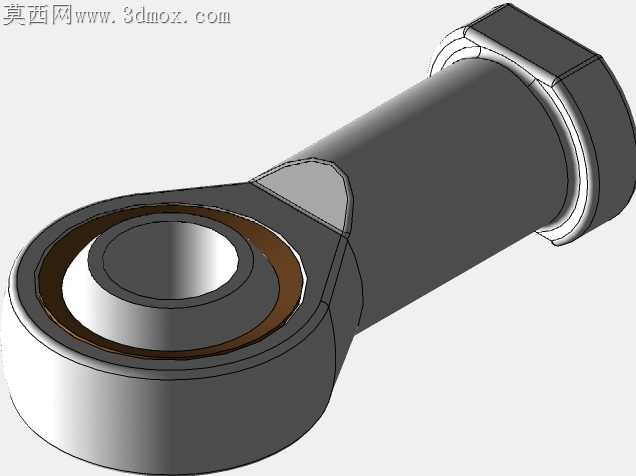

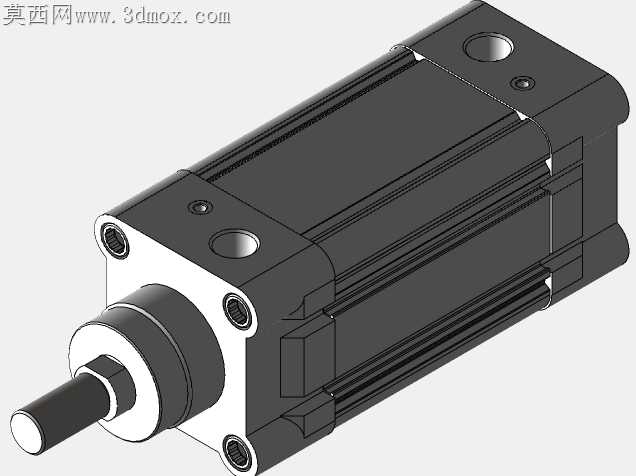

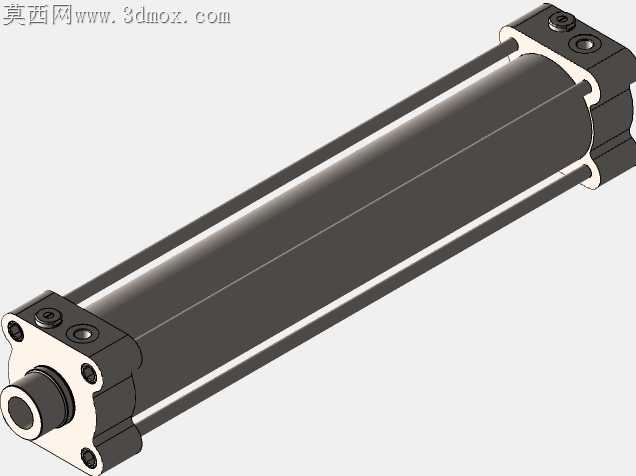

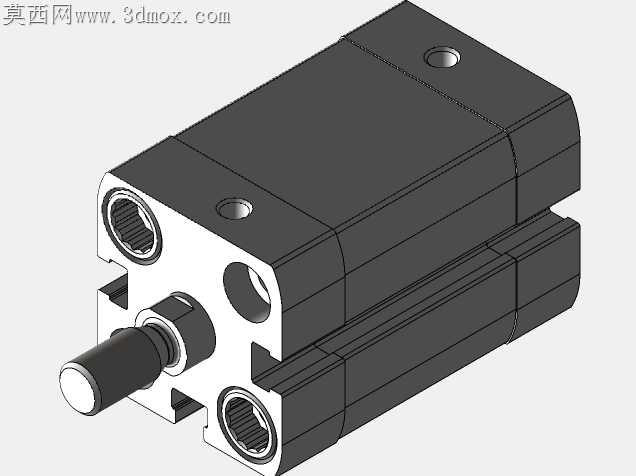

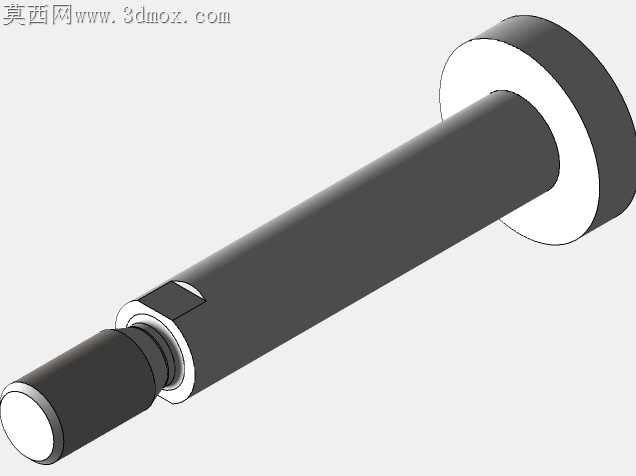

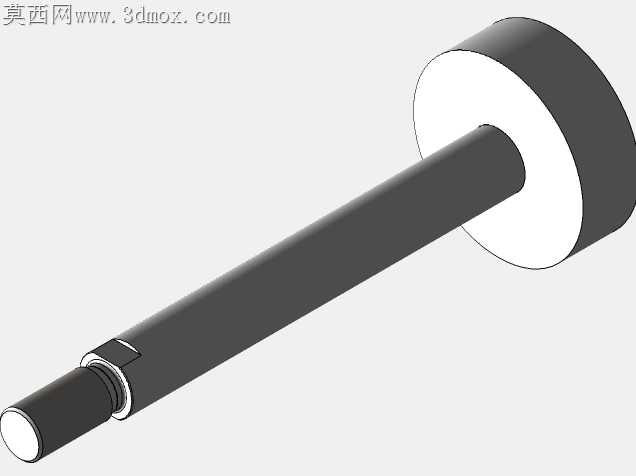

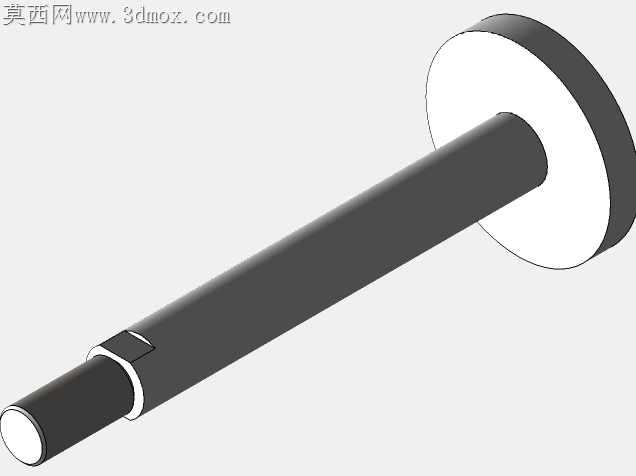

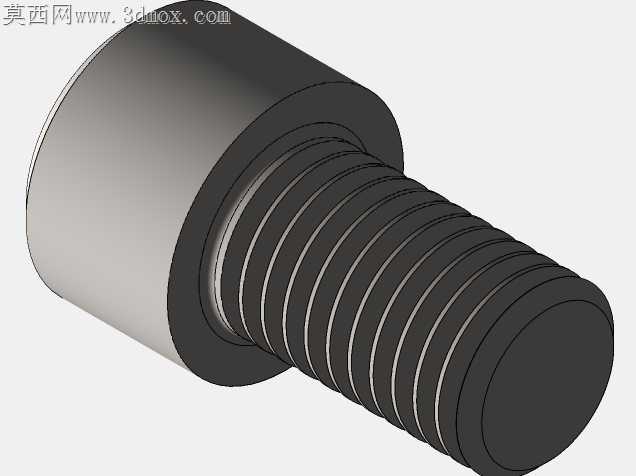

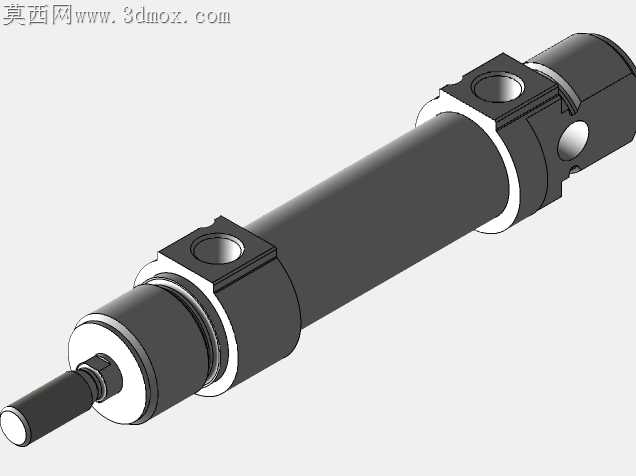

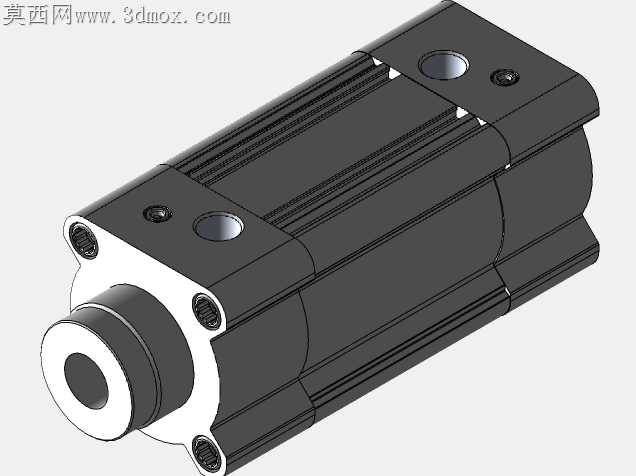

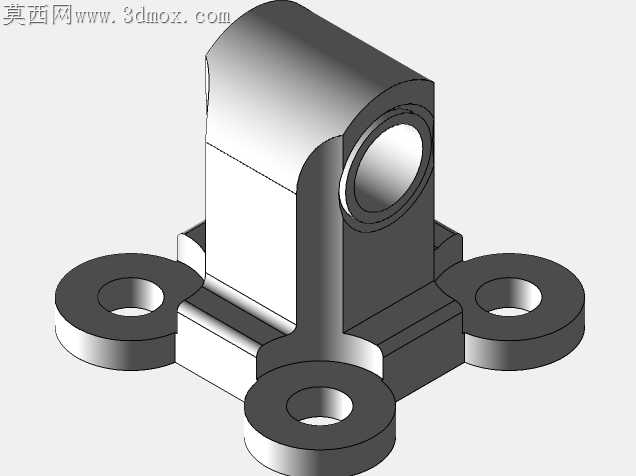

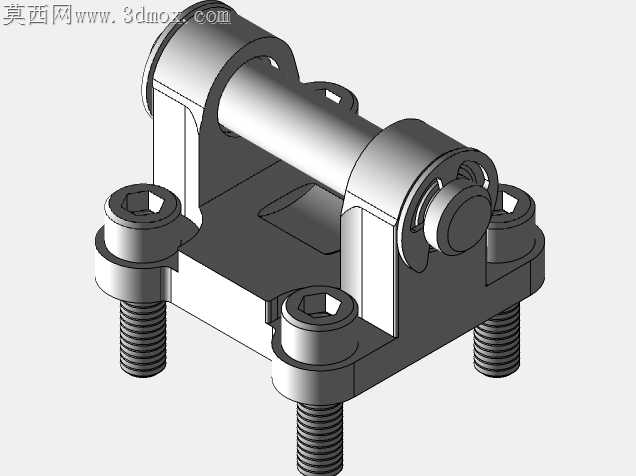

气动元件在自动化产线落地时，常遇到标准件选型匹配偏差、安装孔位公差适配不当导致的装配干涉问题，不少现场调试阶段才发现气缸行程与安装座不匹配、接头螺纹同轴度偏差引发漏气，拖慢整线投产节奏。这套参数化气动元件结构，在加工适配层面做了大量贴合实际生产的细节处理，每款气缸的端盖安装孔位都预留了0.02mm的公差补偿量，对应不同加工精度的安装板材都能顺利对位，不会出现孔位错位强行锁附导致的缸体变形。不同规格气缸的活塞杆伸出端，统一做了标准外螺纹与卡接槽的双接口设计，不管是搭配浮动接头、鱼眼接头还是直接连接负载推板，都不需要额外做转接件加工，减少现场二次改制的工作量。阀组的集成安装面做了0.01mm的平面度管控，对应密封槽的深度公差控制在±0.005mm，搭配常规丁腈橡胶密封圈就能实现可靠密封，不会因为平面度不足出现串气、漏气问题。小型笔形气缸的缸筒壁厚做了梯度优化，在满足1MPa工作压力强度要求的前提下，比常规标准件减重12%，适配高速往复运动的工况，降低运动惯量带来的定位偏差。配套的安装附件，包括耳轴座、脚架安装件、浮动接头，所有配合面都做了倒角去毛刺处理，不会出现安装时刮伤密封圈、卡滞活塞杆的问题。不同型号元件的参数化驱动逻辑做了关联，调整缸径参数时，对应的安装孔距、活塞杆直径、密封槽尺寸会同步匹配更新，不会出现参数调整后局部结构错位的问题，做方案选型时可以直接调整参数快速生成对应规格的元件，直接导入产线装配体做干涉检查，提前规避现场安装的匹配问题。阀岛的气路接口排布做了间距优化，相邻接头预留了足够的气管弯折空间，不会出现气管插接后过度弯折导致气路通径变小、供气压力不足的问题。气缸端盖的缓冲密封圈槽做了斜角导向设计，装配缓冲柱塞时不会切伤密封圈，延长元件的使用寿命，减少后期维护更换的频次。
