壁挂式电气设备安装柜体结构设计

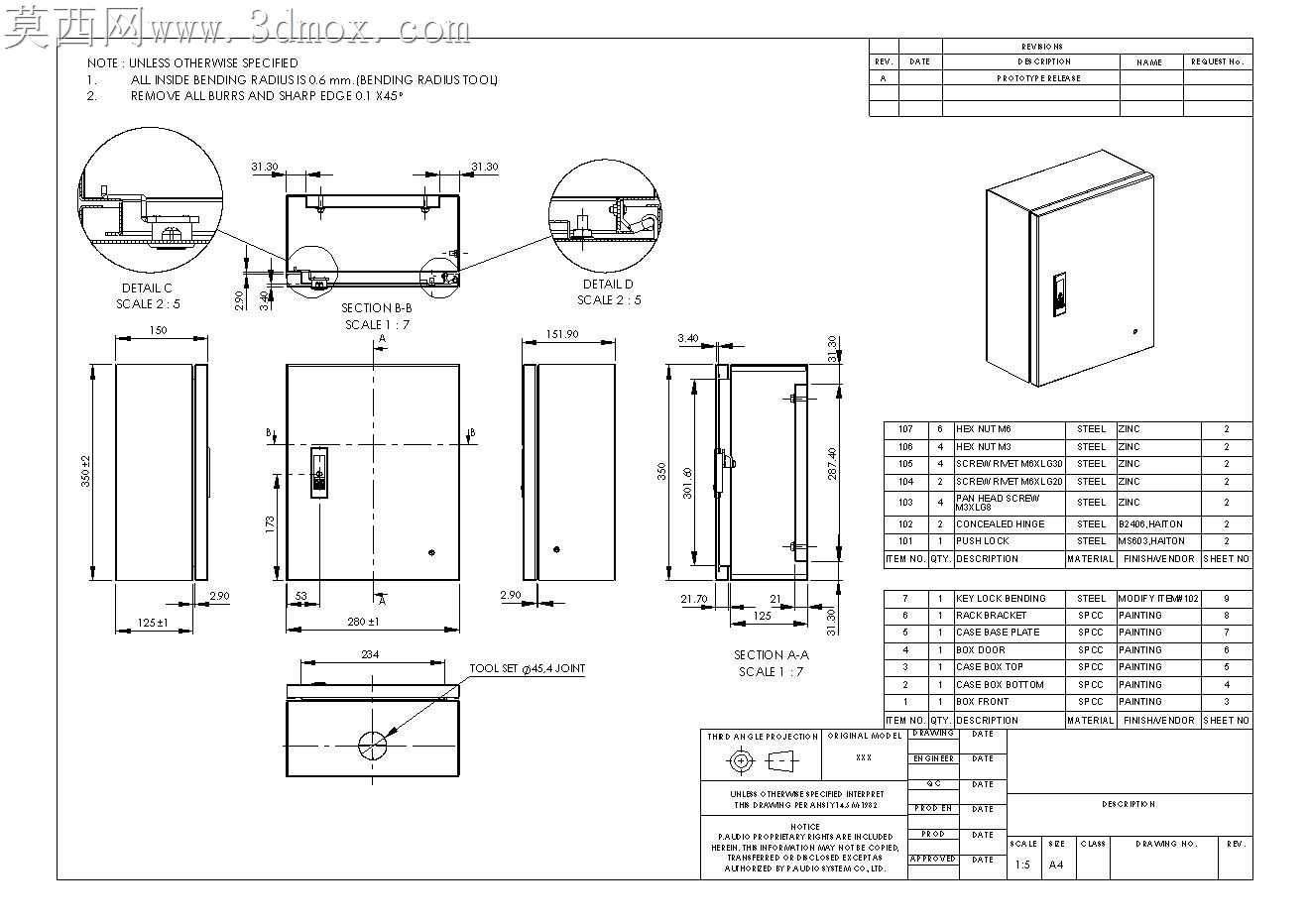

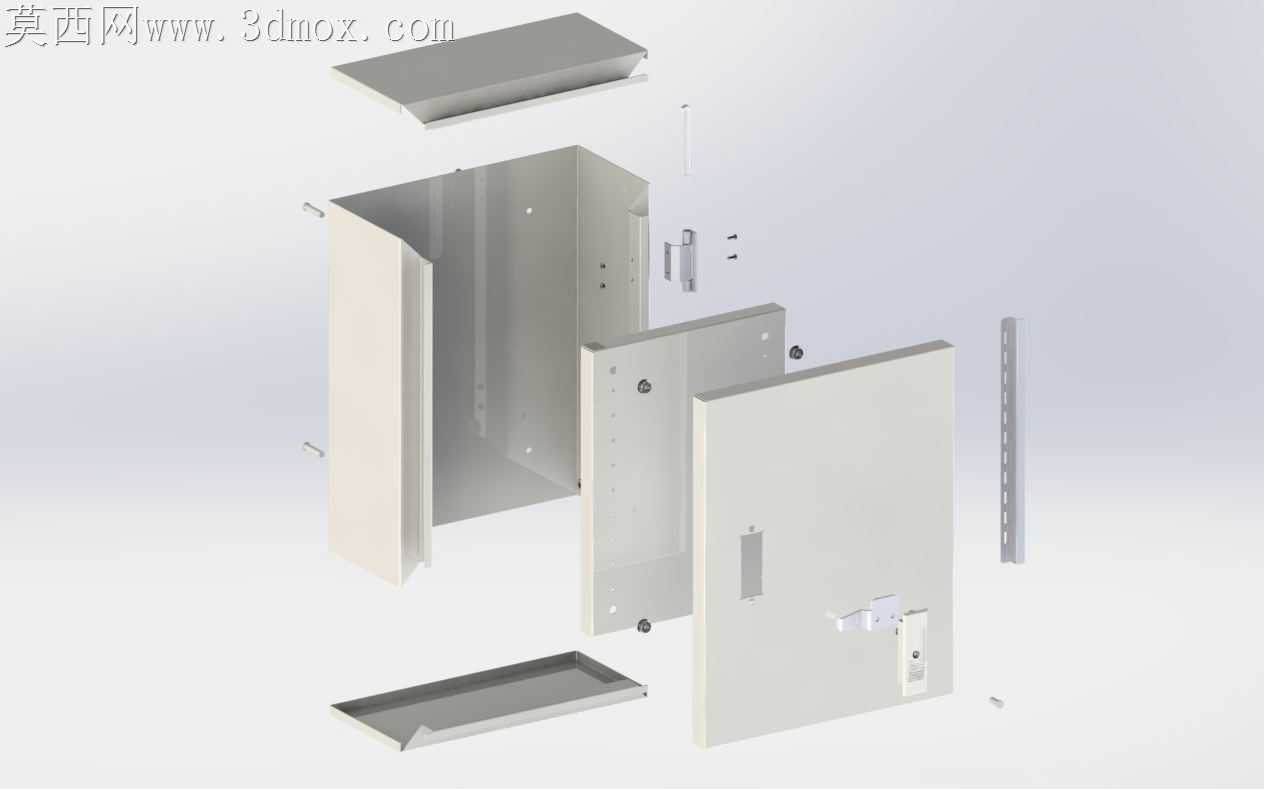

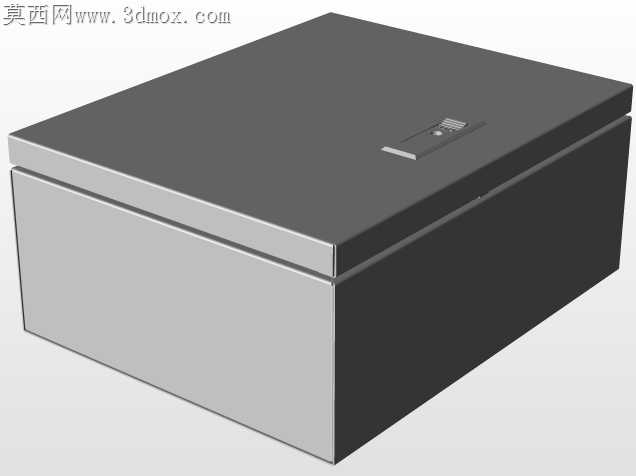

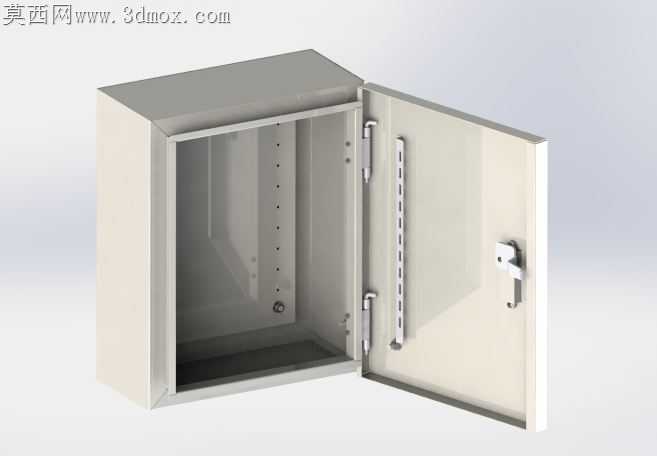

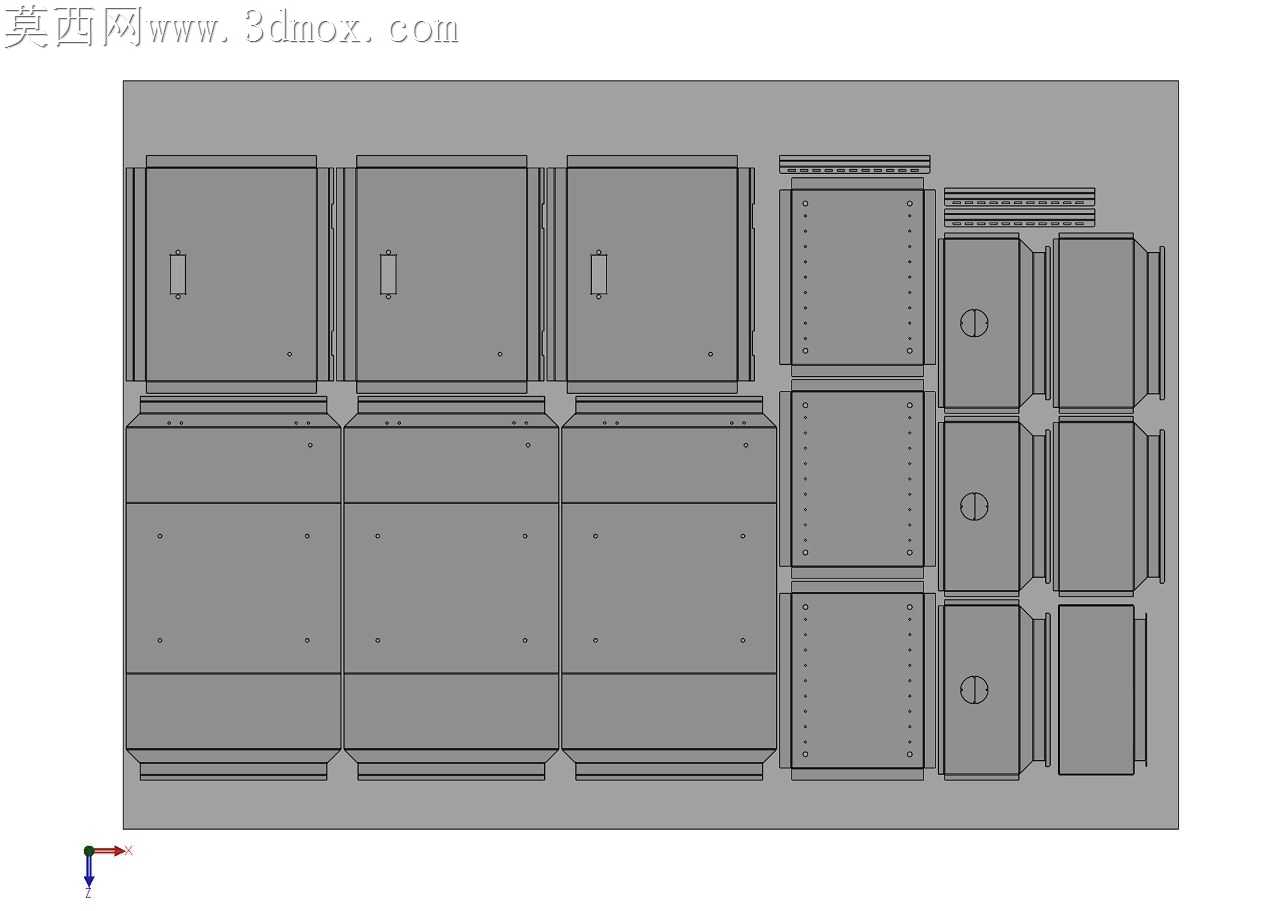

现场壁挂安装的电气柜体最容易被忽略的痛点，是门板反复开合后的铰链形变，以及柜内布线凌乱带来的后期维护隐患，这款壁挂柜的结构设计恰好针对这类现场问题做了针对性的细节处理。门板侧边采用上下双铰链布局，铰链座与柜体侧板的连接位预留了0.2mm的微调间隙，钣金折弯时特意在铰链安装位做了局部压筋补强，避免长期承重后侧板出现凹陷变形，哪怕门板挂载额外的标识牌、操作按钮，也不会出现开合卡滞、门缝不均的问题。柜体内侧的安装立柱采用带均匀腰型孔的型材结构，孔位间距严格匹配常规电气元件的安装模数，不需要现场重新打孔，元件固定时可以顺着腰型孔微调上下位置，适配不同尺寸的断路器、接线端子排，立柱与柜体背板的连接采用拉铆螺母固定，比普通点焊的连接强度高出三倍，承受大重量元件时不会出现焊点脱落的问题。门板内侧预装了通长的布线槽位，线槽与门板之间留足了走线空间，柜门开合时不会挤压到内部连接线，锁具采用三点式连杆锁结构，锁舌与柜体门框的咬合深度做了加长处理，户外壁挂使用时能更好地压紧密封胶条，阻挡灰尘、潮气进入柜内。柜体顶部做了微向前倾斜的防水檐，哪怕是安装在半露天的走廊墙面，雨水顺着墙面流下时也不会顺着柜顶缝隙渗进内部，柜体背板的壁挂挂孔做了上窄下宽的葫芦孔设计，现场安装时先把膨胀螺栓固定在墙面上，直接把柜体挂上去再拧紧锁紧螺母即可，不需要托举沉重的柜体拧螺丝，大幅降低高空作业的安装难度。门框的折弯边做了双层卷边处理，既提升了柜体整体的抗形变能力，也能避免安装维护时锋利的钣金边缘划伤操作人员，柜内底部预留了接地螺柱的安装位，螺柱位置特意避开了线缆进出的敲落孔区域，不会干扰进出线的排布。所有钣金折弯的内角都做了R角过渡，喷涂时不会出现积粉、掉漆的问题，长期使用也不容易在边角位置出现锈迹，哪怕是在湿度较高的车间环境壁挂安装，也能保证足够的使用寿命。
