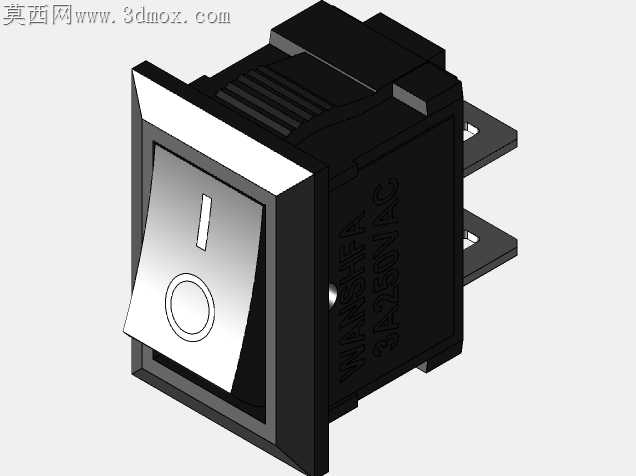

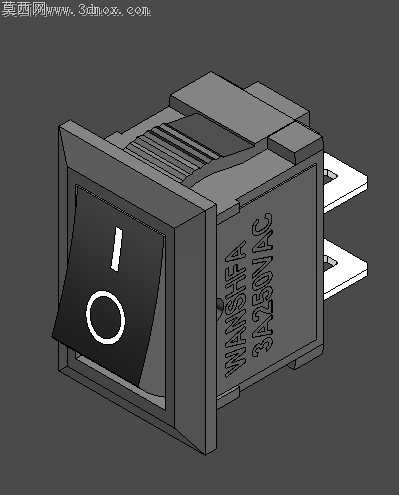

KCD11型船型翘板中断开关结构设计

小规格翘板开关在批量注塑生产时，最容易出现的问题是按键翘板与安装基座的配合卡滞，不少同规格产品在实际装配后，会出现按动卡顿、回弹不到位的情况，根源在于翘板转轴位置的公差预留没有结合塑料件的成型收缩率做适配。这款KCD11规格的3A250VAC翘臂开关，在转轴配合位置特意做了0.12mm的单边间隙预留，同时在基座的转轴支撑筋位处做了0.05mm的脱模斜度微调，既避免了注塑件冷却收缩后转轴孔抱轴的问题，也不会因为间隙过大导致翘板晃动、按动手感松散。开关面板位置的标识做了下沉式凹槽设计，不是常见的丝印或者移印工艺，凹槽深度控制在0.15mm，后续可以填充油墨形成永久标识，不会因为长期按动摩擦导致标识磨损失效，同时凹槽边缘做了R0.2的圆角过渡，避免注塑时出现尖角缺胶的问题。基座侧面的插片位置，特意做了两道防退卡槽，插片与基座注塑嵌合时，卡槽可以牢牢卡住塑料基体，避免用户插拔接线端子时插片松动移位，甚至从基座中脱出引发接触不良的隐患。翘板按键的表面做了细微的晒纹处理，不是光滑亮面，既可以避免日常使用残留指纹影响外观，也能增加按动时的摩擦力，湿手操作时不容易打滑。开关内部的动触点接触位置，基座上预留了灭弧腔的微小空间，虽然是小电流规格的开关，这个小腔室可以引导分断时产生的微小电弧快速冷却熄灭，避免触点烧蚀延长使用寿命。安装卡扣的位置做了弹性臂厚度的优化，1.2mm厚的PBT材质弹性臂，既可以保证卡入面板开孔后有足够的卡紧力，不会因为设备振动松脱，也不会因为硬度过高导致安装时卡扣断裂，适配常规的面板开孔尺寸公差范围可以覆盖±0.2mm，降低了整机组装时的对位难度。按键边缘与基座面板的配合缝隙做了均匀的0.1mm间隙控制，既不会因为缝隙过大进灰，也不会因为热胀冷缩出现按键卡滞，在-20℃到85℃的常规工作温度区间内，都能保证顺畅的按动手感。
