WEG款25A三极负荷隔离开关结构

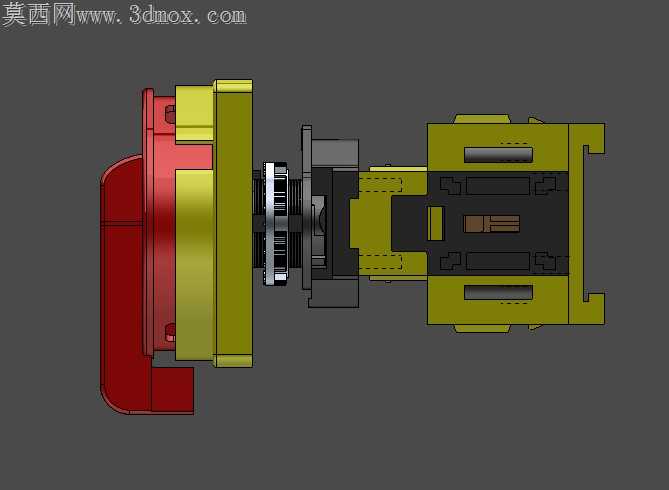

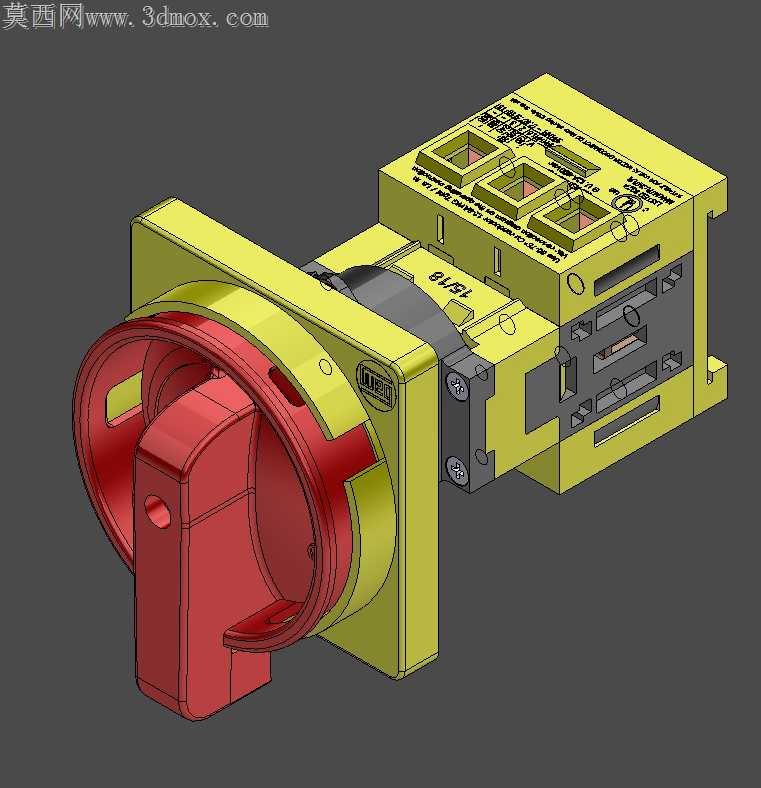

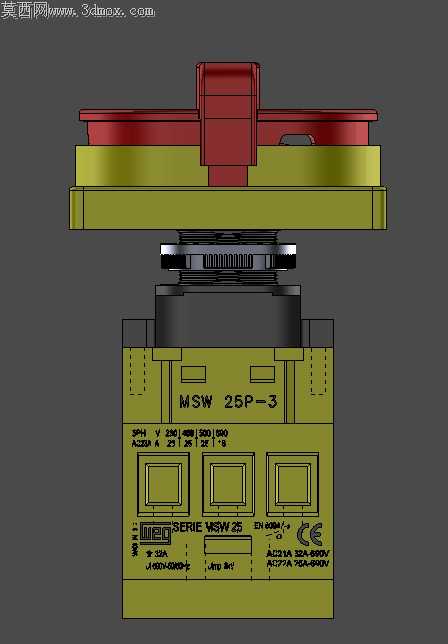

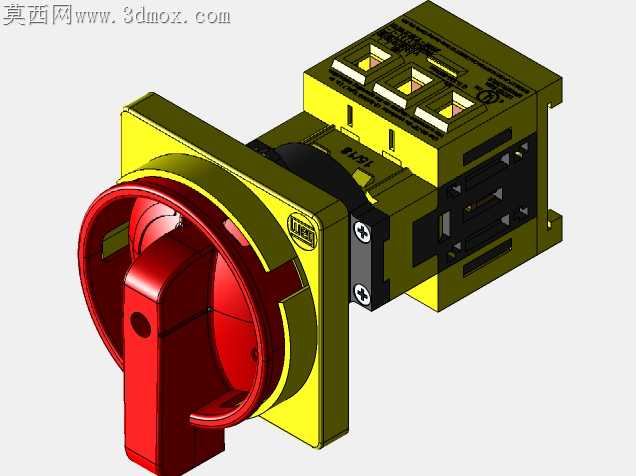

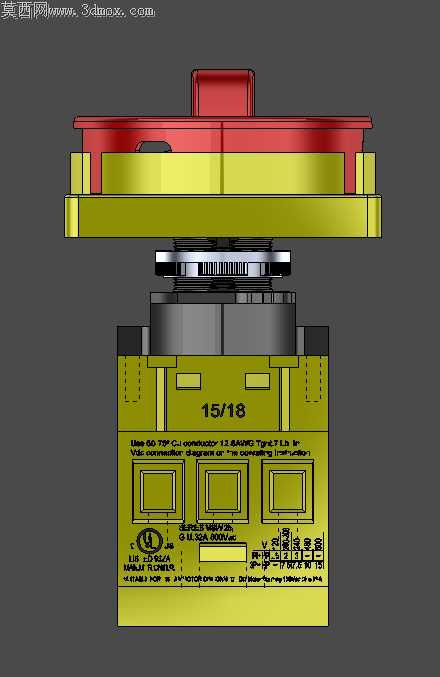

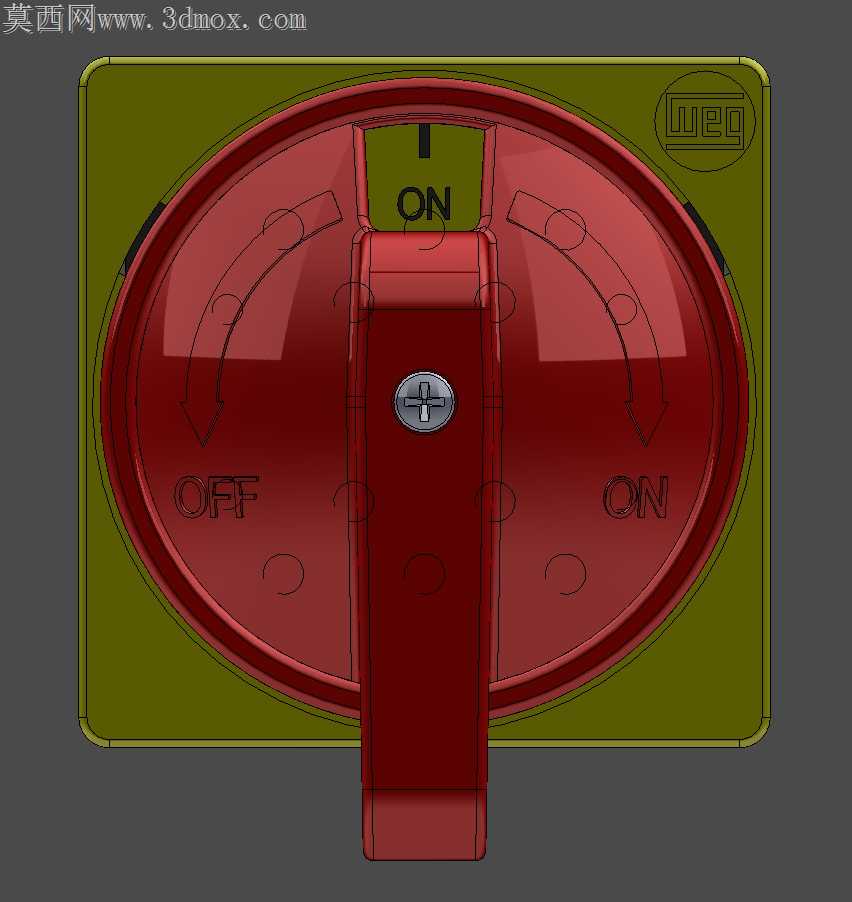

车间现场的负荷隔离开关常出现操作手柄卡滞、触头接触偏斜、防护盖与基座装配错位的问题，根源在于早期设计未兼顾操作力矩传递与装配公差的匹配。这款隔离开关的红色操作手柄采用环形护圈加拨杆的一体化结构，护圈边缘做了圆弧过渡，既避免操作时手部剐蹭金属棱角，又能在手柄处于分闸位置时形成物理防护，防止误触带电部位。拨杆与内部转轴的连接采用扁位加十字销的组合结构，扁位承担主要的扭矩传递，十字销则限制转轴的轴向窜动，相比单一的平键连接，能承受频繁分合闸带来的冲击载荷，不会出现长期使用后键槽磨损导致的手柄空程问题。

黄色基座采用分体拼接式设计，触头安装腔与接线端子腔之间设置了独立的隔弧挡板，每相触头的安装槽位都做了0.2mm的定位凸台，触头组件卡入凸台后无需额外调整就能保证三相触头的同步接触精度，避免因触头不同步导致的拉弧烧蚀问题。基座与后部触头座的连接采用两颗十字槽螺钉锁紧，螺钉孔位周边做了加厚的凸台结构，锁紧时不会出现基座塑料件开裂的问题，螺钉的沉头深度刚好与基座表面齐平，不会突出表面影响外部防护盖的安装。

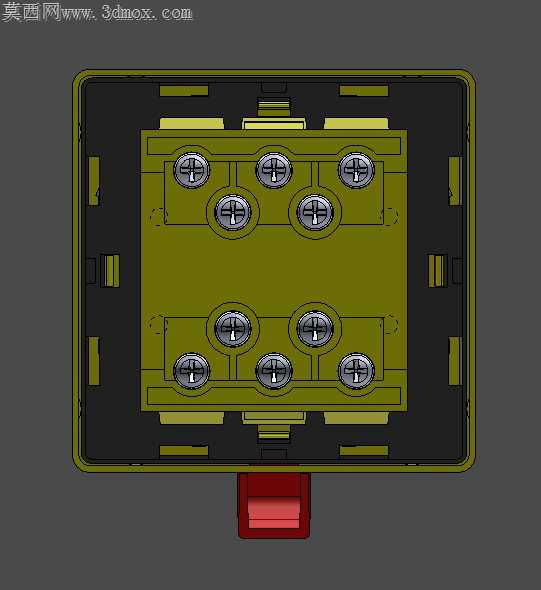

操作手柄与基座的配合面设置了一圈环形的防尘槽，槽内可嵌入橡胶密封圈，能阻挡车间内的金属粉尘、切削液雾气进入开关内部，避免触头积尘导致的接触电阻升高问题。手柄的旋转定位采用钢珠加弹簧的定位结构，分闸、合闸两个位置都有清晰的档位反馈，操作时能明确感知开关的到位状态，不会出现半分半合的危险状态。接线端子的压线板采用弧形面设计，压紧导线时能与导线表面形成更大的接触面积，相比平口压线板，能减少大电流通过时的局部发热，端子的螺钉孔做了防掉设计，松开压线螺钉时螺钉不会从端子座上脱落，方便现场接线作业。

开关的安装法兰采用方形带安装孔的结构，安装孔位做了长圆孔设计，能适配不同柜体的安装孔距偏差，法兰与基座的连接采用卡扣加定位柱的组合，装配时先通过定位柱对准位置，卡扣卡入后即可完成预固定，再锁紧螺钉就能保证安装强度，减少装配时的对位调整时间。
