5A规格汽车插片式保险丝结构设计

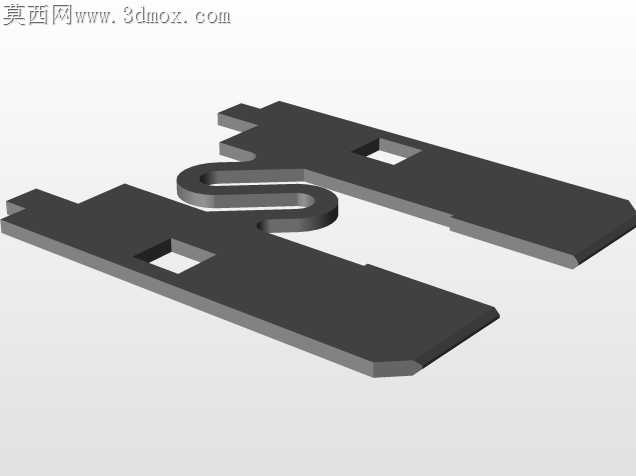

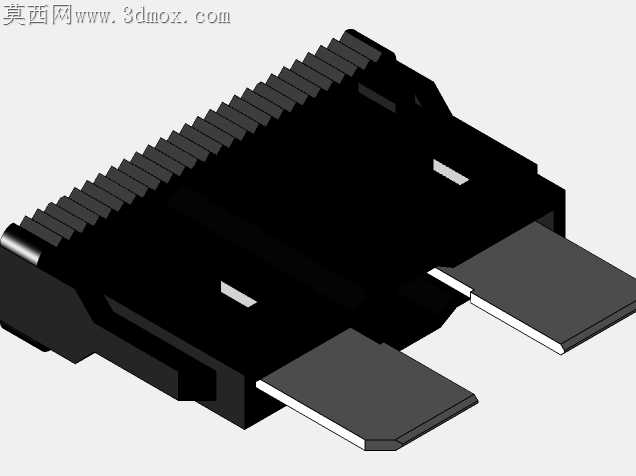

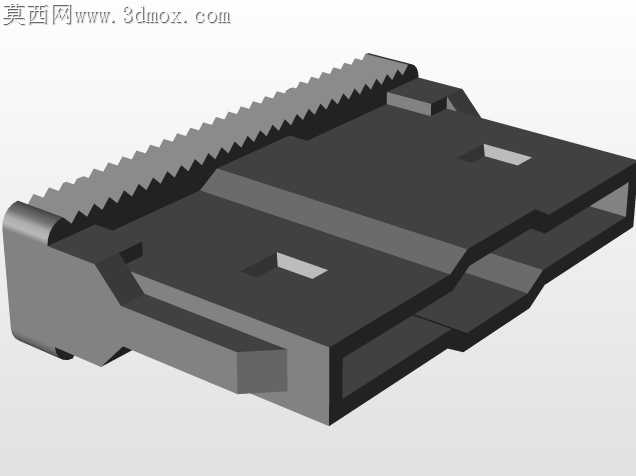

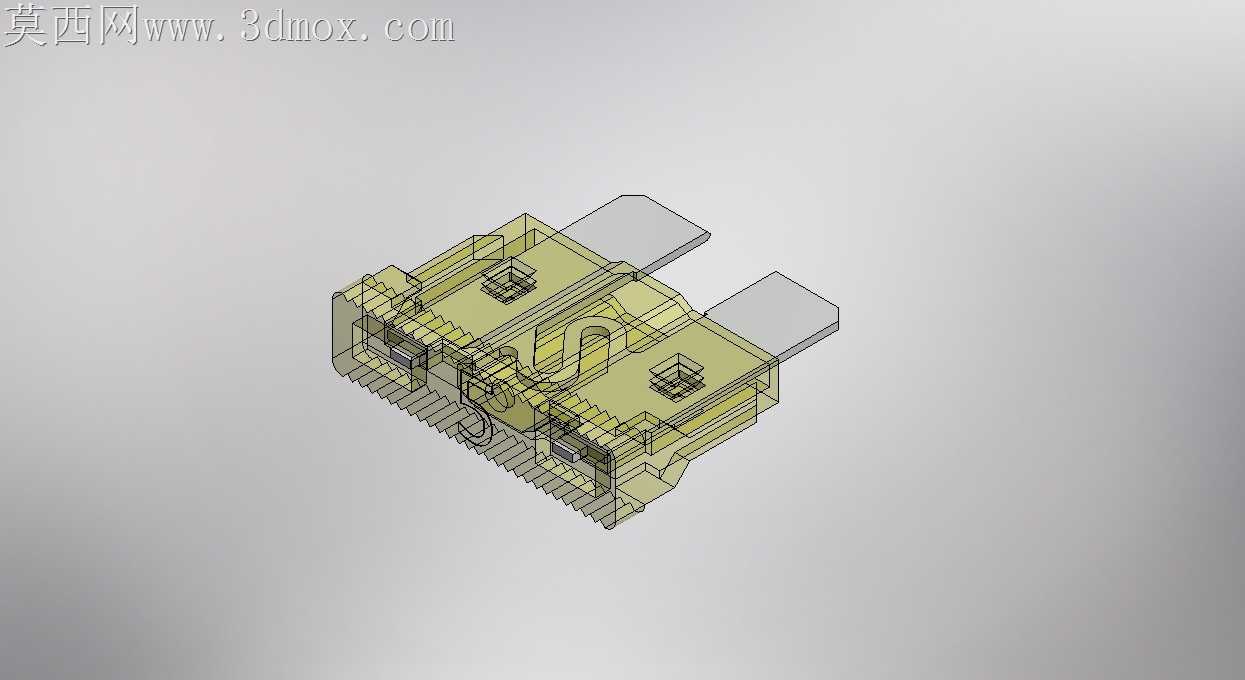

车用插片保险丝长期在机舱高温、振动工况下服役，最容易出现插脚接触虚接、壳体开裂漏出熔丝的失效问题，这款5A规格ATO-ATC保险丝的结构设计，全程围绕加工适配的核心逻辑做细节打磨，没有冗余的造型修饰。透明壳体的分型线选在插脚延伸方向的侧棱位置，避开日常插拔时手指施力的正面区域，注塑成型时不会在受力面留下合模飞边，省去后续人工修边的工序，也避免飞边残留导致插脚与保险座卡槽卡滞的问题。壳体内部的熔丝定位槽做了0.12mm的微凸筋设计，装配时熔丝卡入筋位后不需要额外点胶固定，就能保证熔丝居中不偏移，不会因为车辆长期振动导致熔丝移位贴到壳体内壁，避免熔丝熔断时热量直接传导到壳体引发局部融化。两个插脚的冲压折弯角度控制在90°±0.2°，插脚表面做了细微的滚花纹理，压入壳体预设的卡槽后能形成足够的静摩擦力，哪怕用标准插拔力反复拔插三百次以上，插脚也不会从壳体中松脱脱出。壳体边缘的防滑齿纹深度控制在0.3mm，齿距均匀排布，冬季戴薄劳保手套操作时也能稳稳捏住发力，不会出现打滑捏不住的情况，齿纹根部做了R0.2的圆角过渡，注塑时不会出现尖角缺料的问题，也不会在插拔时划伤操作人员的手指。壳体选用的透明阻燃PC材质，壁厚均匀控制在1.2mm，既保证足够的结构强度，在插脚受到侧向挤压力时不会轻易开裂，又能透过壳体直接观察内部熔丝的通断状态，排查电路故障时不需要逐个拔下检测。熔丝与插脚的连接位置做了加宽的焊片预留区，电阻焊时焊头能完全贴合接触面，不会出现虚焊导致的接触电阻过大问题，避免正常通电时连接位置异常发热提前失效。壳体内部预留的灭弧空间刚好匹配5A额定电流的分断需求，不会因为空间过小导致熔丝熔断时电弧无法快速熄灭，也不会因为空间过大造成整体尺寸超标，无法适配标准尺寸的保险座卡槽。每个结构细节的尺寸公差都匹配常规五金冲压、注塑加工的精度能力范围，不需要开发特殊高精度模具就能批量生产，加工过程中良率能稳定在较高水平，不会因为过于苛刻的公差要求推高单件生产成本。
