万宝至RF-310T微型直流驱动电机

　　这款微型直流电机在小型消费电子、便携传动场景里的适配性极强，日常做结构选型时经常会碰到这类小尺寸驱动需求，比如桌面小型风扇的动力源、手持美容仪的振动驱动、智能门锁的锁舌传动、小型玩具的行走机构，还有车载小型香氛扩散装置的送风模块，都能看到同规格电机的应用。它的额定工作电压覆盖2.5V到12V区间，额定输出扭矩1.0mNm，刚好匹配低负载、低转速需求的小型传动链路，不会因为动力冗余造成空间浪费，也不会因为扭矩不足出现带载卡顿的问题。

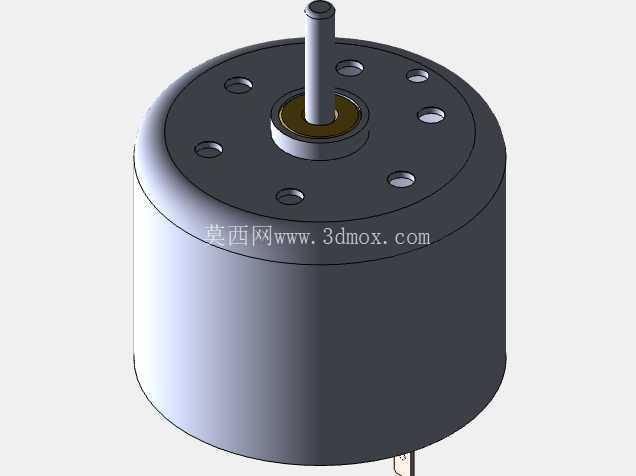

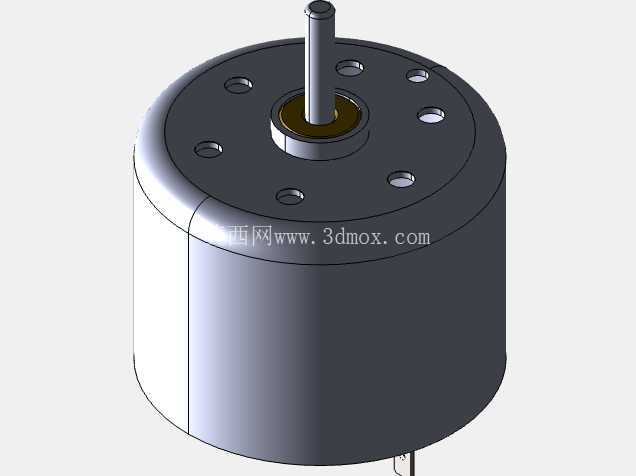

　　从结构设计来看，这款电机采用经典的圆形外壳封装，机壳主体为镀锌钢材冲压成型，表面做了钝化防锈处理，端盖上均匀分布6个安装定位孔，孔位的位置度公差控制在0.05mm以内，安装时可以直接通过M1.2的微型螺丝固定在塑胶或者金属安装支架上，不需要额外做定位治具辅助装配。输出轴为单出轴结构，轴径1.5mm，轴伸长度4mm，轴端做了倒角处理，方便装配塑料齿轮、橡胶摩擦轮或者偏心振动块，轴和轴承的配合间隙控制在0.01mm以内，运转时的径向跳动量极小，能有效降低带载运转时的振动噪音。机壳侧面印有型号标识和批次编码，生产过程中可以通过编码追溯绕组参数和动平衡校准数据，方便做来料检验和故障溯源。

　　做三维建模的时候，首先要确认安装边界的干涉问题：电机总直径24mm，机身总长度（不含轴伸）12mm，加上输出轴的总长度16mm，安装时需要在轴端预留至少2mm的装配间隙，避免传动件和端盖发生摩擦。端盖上的安装孔中心圆直径为20mm，孔的直径1.3mm，建模时要注意螺丝过孔的间隙留量，不能直接按螺丝直径做孔，不然批量装配时会因为零件公差累积出现锁付困难的问题。电机的出线方向默认从端盖背面垂直引出，建模时要预留出线的弯折空间，避免线材被安装支架挤压造成绝缘层破损。

　　从实际使用的性能表现来看，这款电机在6V供电下的空载转速可以达到6000转左右，带载1mNm时的转速稳定在4500转上下，运转噪音控制在35分贝以内，适合对噪音有要求的室内小型设备。绕组采用铜线绕制，温升控制在30K以内，连续运转4小时的外壳温度不会超过55摄氏度，不会因为过热影响周边塑胶零件的结构强度。电机的后盖采用卡扣式封装，不需要额外焊接固定，后期如果需要更换碳刷也可以快速拆解，不过这类小功率电机的碳刷寿命基本能满足消费类产品的全生命周期使用，一般不需要做维护设计。

　　在做结构匹配的时候，要注意传动件的动平衡校准，如果是搭配偏心轮做振动输出，偏心轮的重量不能超过2g，不然会加大轴承的径向负载，缩短电机的使用寿命。如果是搭配齿轮组做减速输出，齿轮的模数建议选0.3或者0.4模，齿面间隙控制在0.02-0.03mm之间，间隙太小会增加传动阻力，加大电机的负载电流，间隙太大则会出现传动回程差，影响传动精度。安装支架的材质建议选用ABS+PC或者0.8mm厚的镀锌钢板，支架的固定面平面度要控制在0.1mm以内，不然电机锁付后会出现机壳变形，导致转子卡滞无法正常运转。

　　很多新手工程师做选型时容易忽略电机的堵转电流参数，这款电机在12V供电下的堵转电流大概在0.8A左右，做电路设计时要在供电回路上加对应的过流保护，避免堵转时烧坏电机驱动板。另外电机的供电线建议选用26AWG的多股铜线，线长预留10-15mm的余量，方便装配时做走线固定，避免线材被拉扯造成焊点脱落。如果是用在需要正反转的场景，要注意驱动电路的换向延时，避免正反转切换时出现短路，损坏电机绕组。
