电动汽车用35mm标准DIN导轨结构设计

　　在电动汽车高压配电单元、车载充电机以及低压控制模块的内部布线与器件固定环节，TS35规格DIN导轨是应用极广的基础安装载体，这类导轨的设计合理性直接影响车载电气部件的装配效率、固定可靠性以及后期维护的便捷性。不同于工业柜体中使用的普通DIN导轨，车载场景下的导轨需要兼顾抗振性能、轻量化需求以及狭小空间内的安装适配性，本次设计的35mm DIN导轨正是针对车载电气安装场景做了针对性的结构优化。

　　从实际功能来看，这类导轨的核心作用是为断路器、接线端子、继电器等标准卡装式电气元件提供统一的安装基准，元件通过自身的卡扣结构可直接卡在导轨的翻边位置，无需针对每个元件单独设计安装孔位，能大幅压缩车载电气舱的装配工时。设计过程中首先锁定了35mm的标准宽度尺寸，这是全球电气行业通用的DIN导轨规格，能兼容市面上绝大多数卡装式电气元件，避免出现元件无法适配的问题；导轨的整体截面采用C型翻边结构，两侧翻边的高度、角度都经过反复校核，既保证卡扣卡入后有足够的抱紧力，在车辆持续振动的工况下不会出现松脱移位，又能让维护人员在更换元件时无需过大的力即可撬动卡扣完成拆卸。

　　导轨本体上的长圆孔是安装固定的核心结构，孔位的间距、孔的长度都做了适配性设计：长圆孔的存在可以抵消车载安装基座的加工公差，装配时允许导轨在一定范围内调整位置，降低对安装基座的孔位精度要求；孔位排布避开了元件卡装的受力区域，不会因为安装螺栓的压紧导致导轨截面变形，影响元件的卡装顺畅度。材质选用上兼顾了导电性能与结构强度，表面做了钝化处理，既能满足车载电气系统的接地连续性要求，又能抵御车载环境下的潮气、盐雾侵蚀，避免长期使用后出现锈蚀卡滞的问题。

　　从安装边界来看，这款导轨的厚度控制在合理范围内，不会过多占用车载电气舱的宝贵纵向空间，导轨的两端可以根据实际安装需求裁切长度，适配不同尺寸的配电模块、控制单元的安装需求。设计时还特意优化了导轨的棱边倒角，所有外露的锐边都做了钝化处理，避免装配过程中划伤操作人员的手部，也防止刮损车载线束的绝缘层，降低电路短路的风险。

　　在实际车载工况验证中，这类导轨需要承受车辆行驶过程中不同方向的持续振动，以及温度交变带来的热胀冷缩影响，因此截面的抗弯强度做了针对性强化：通过合理的翻边弧度设计，在不增加材料厚度、不提升整体重量的前提下，提升了导轨的纵向抗弯能力，即使在长跨度安装的场景下，也不会因为元件的重量出现中部下弯变形，保证所有卡装元件的安装平面度，避免因为导轨变形导致元件卡扣受力不均出现松脱。不同于普通工业导轨的冷轧钢材质选型，这款导轨的材质配方也做了适配车载场景的调整，在保证结构强度的同时尽可能降低自重，契合电动汽车轻量化的设计趋势，每米长度的重量控制在合理区间，不会给整车带来不必要的负载。

　　从装配流程的角度考虑，导轨的安装孔位设计兼容M4、M5两种常用的车载安装螺栓，无需特殊的紧固件即可完成固定，装配时只需要将导轨对齐安装基座上的预焊螺柱，调整好位置后拧紧螺母即可完成安装，后续的电气元件可以直接在导轨上排布卡装，大幅提升产线的装配效率。后期维护时，如果某个电气元件出现故障，只需要松开元件的卡扣即可单独拆下更换，无需拆卸整条导轨或者相邻的其他元件，能大幅降低车载电气系统的维护时间成本。

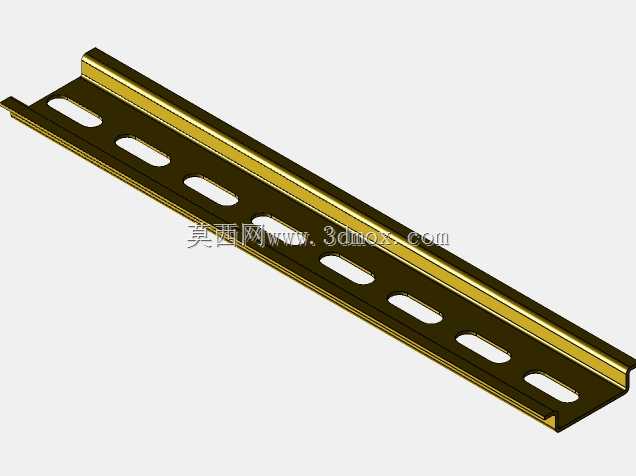

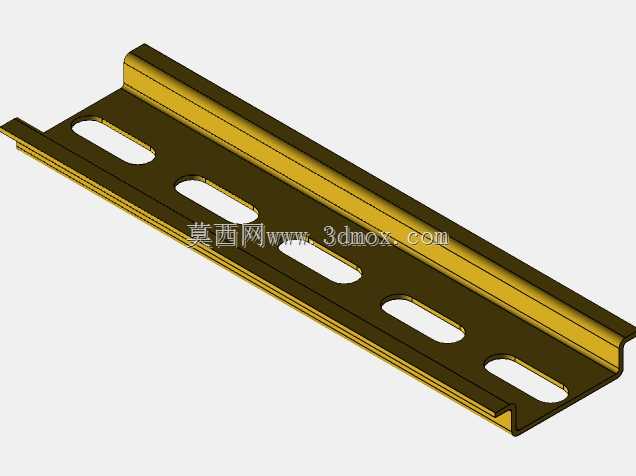

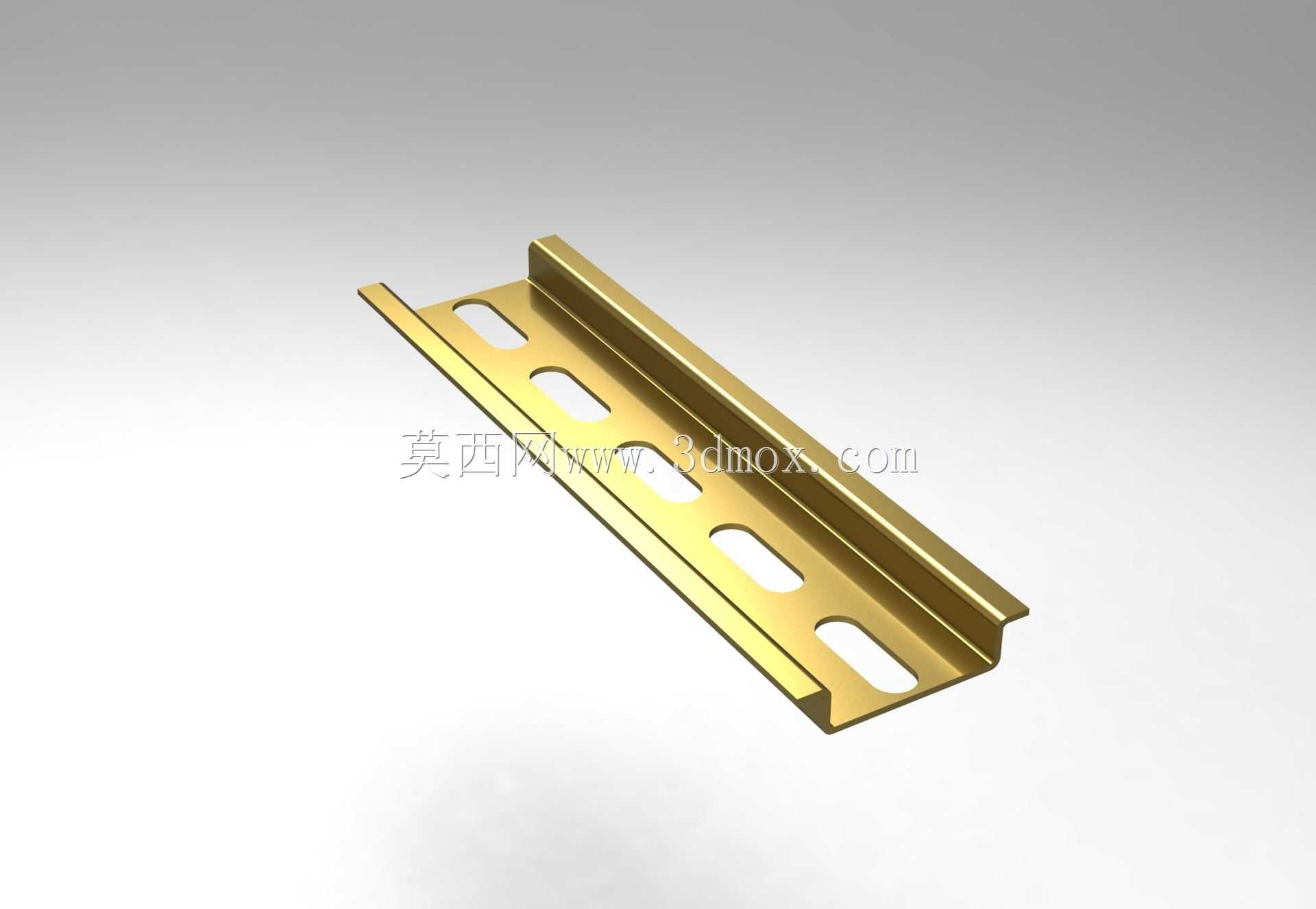

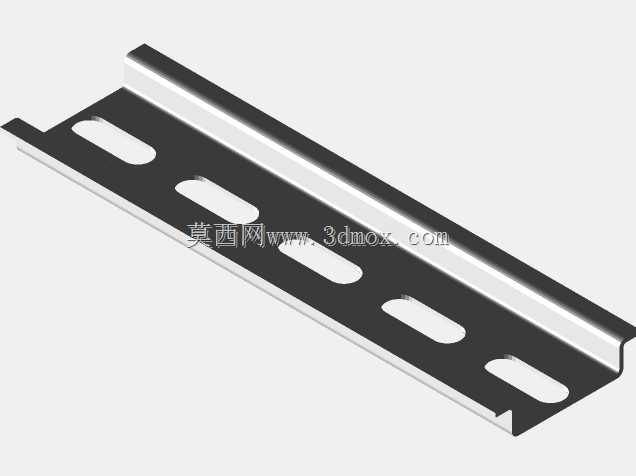

　　在三维建模过程中，导轨的截面轮廓做了全参数化设计，设计人员可以根据不同车型的电气舱尺寸需求，快速调整导轨的长度、安装孔位间距，甚至可以快速衍生出不同宽度、不同厚度的衍生型号，适配不同载重等级的元件安装需求。建模时还原了导轨表面的镀层质感、安装孔的冲裁边缘细节，虚拟装配时可以直接和标准电气元件的模型做卡装干涉检查，提前验证元件和导轨的适配性，避免实际生产装配时出现卡扣卡不上、间隙过大松旷的问题。
