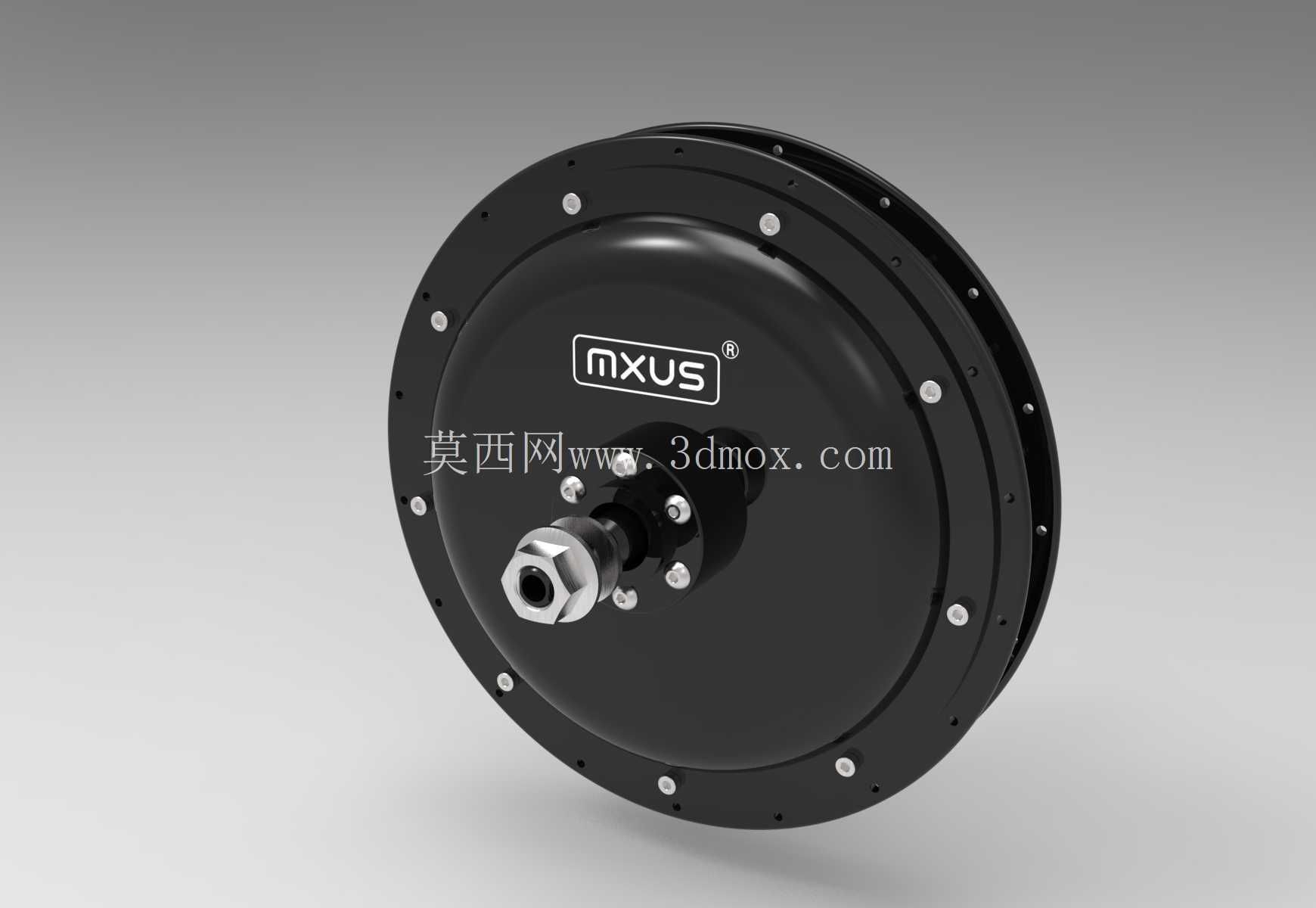

MXUS XF40电动自行车后驱轮毂电机结构

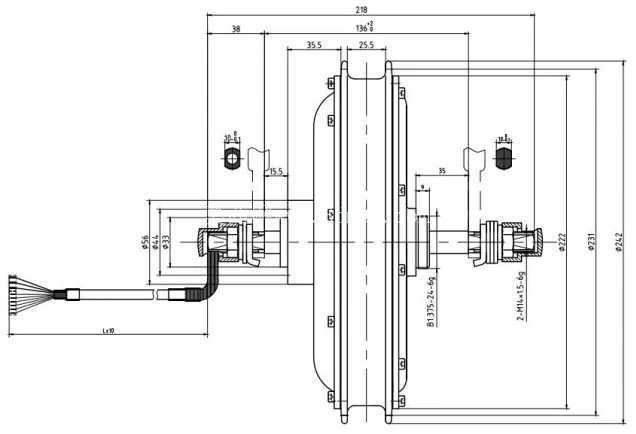

　　这款轮毂电机是适配常规民用电动两轮车的后轴集成驱动单元，核心采用直接驱动结构设计，省去了传统有齿轮毂电机的减速齿轮组，从根源上降低了传动啮合带来的运转噪音与长期磨损问题，日常通勤使用过程中动力输出线性平顺，没有齿轮啮合的顿挫感，长期使用的维护成本更低，适合日常高频次的城市通勤骑行场景。从安装适配维度来看，这款电机的开档尺寸严格匹配135-139mm的标准后叉开距，能够直接适配绝大多数常规城市电动自行车、改装款通勤自行车的后三角安装位，不需要额外对车架后叉进行切削、扩宽等改装操作，安装时只需要将电机轴嵌入后叉轴槽，锁紧两侧固定螺母即可完成主体定位，对动手改装的用户、整车厂装配线都十分友好。电机轴端预留了标准的出线位与碟刹安装座，既可以适配常规的V刹制动结构，也能搭配标准六钉碟刹盘使用，满足不同制动配置的车型选型需求。

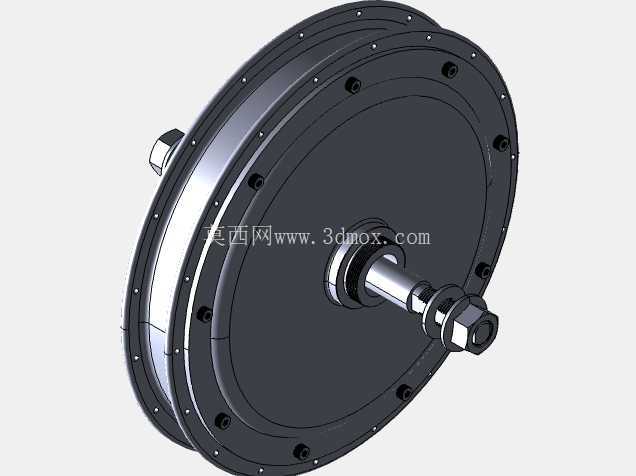

　　从结构设计逻辑来看，这款电机将定子、转子、绕组全部集成在轮毂壳体内部，外壳采用高强度铝合金压铸成型，端盖通过周向均匀分布的紧固件实现密封连接，既能够保证壳体的结构强度，承受骑行过程中路面颠簸带来的径向、轴向冲击载荷，也能实现IP级别的防水防尘能力，应对日常雨天骑行、路面溅水的使用场景不会出现内部绕组进水短路的问题。电机轴采用高强度合金钢材质，轴端加工有标准的扁位结构，与后叉轴槽配合时能够防止电机运转过程中出现跟转移位的问题，轴端的螺纹结构适配标准飞轮安装位，可以直接搭配常规的自由轮齿轮组使用，兼容人力骑行模式，当电池电量不足时，用户可以像普通自行车一样踩踏骑行，不会因为电机的磁阻带来过重的踩踏负担。

　　从实际使用场景出发，这款1000W功率的轮毂电机能够满足城市通勤、轻度爬坡的动力需求，直接驱动的结构特性让它在起步、加速过程中动力响应直接，没有减速齿轮的传动间隙，低速爬坡时扭矩输出稳定，不会出现有齿电机打齿、动力中断的问题。轮毂壳体的外侧设计有均匀分布的散热筋结构，长时间大负载爬坡运转时，能够通过车轮转动带来的气流带走绕组产生的热量，避免电机过热退磁，延长电机的使用寿命。端盖上的紧固件全部采用不锈钢材质，长期暴露在户外环境下不会出现锈死的问题，后期如果需要维护更换轴承、检查绕组状态，拆卸十分方便。电机的出线位置做了防弯折的橡胶护套保护，车轮转向、颠簸过程中不会出现线缆反复弯折断裂的问题，适配不同车型的布线需求。

　　在选型适配过程中，需要注意这款电机为后驱自由轮版本，安装时要确认车架后叉的开档尺寸在适配区间内，同时匹配对应开档的辐条与轮圈，编圈时要注意辐条张力的均匀分布，避免因为张力不均导致轮毂运转时出现偏摆、跳动的问题。电机的相线与霍尔线接口采用标准的防水接插件，搭配常规的正弦波、方波控制器都能实现匹配，不需要额外定制转接线路。日常使用过程中不需要额外添加润滑油维护，因为直接驱动结构没有内部啮合的齿轮部件，只需要定期检查轴端轴承的运转间隙，出现旷量时及时更换轴承即可，整体维护难度远低于有齿减速轮毂电机。
