宽压输入DC-DC降压稳压电源模块

　　这款DC-DC降压转换装置，核心面向宽范围高压直流输入的供电场景，常见于工程机械车载供电、光伏离网系统低压供电、工业直流母线取电、通讯基站后备电源转换等工况，解决前端直流输入电压波动大、远超后端负载额定电压的供电适配问题，可将15-90V区间的波动直流输入稳定转换为12V直流输出，持续承载20A的负载电流，为车载电子设备、工业控制模块、低压传感单元、户外通讯终端等提供稳定的低压直流供电。

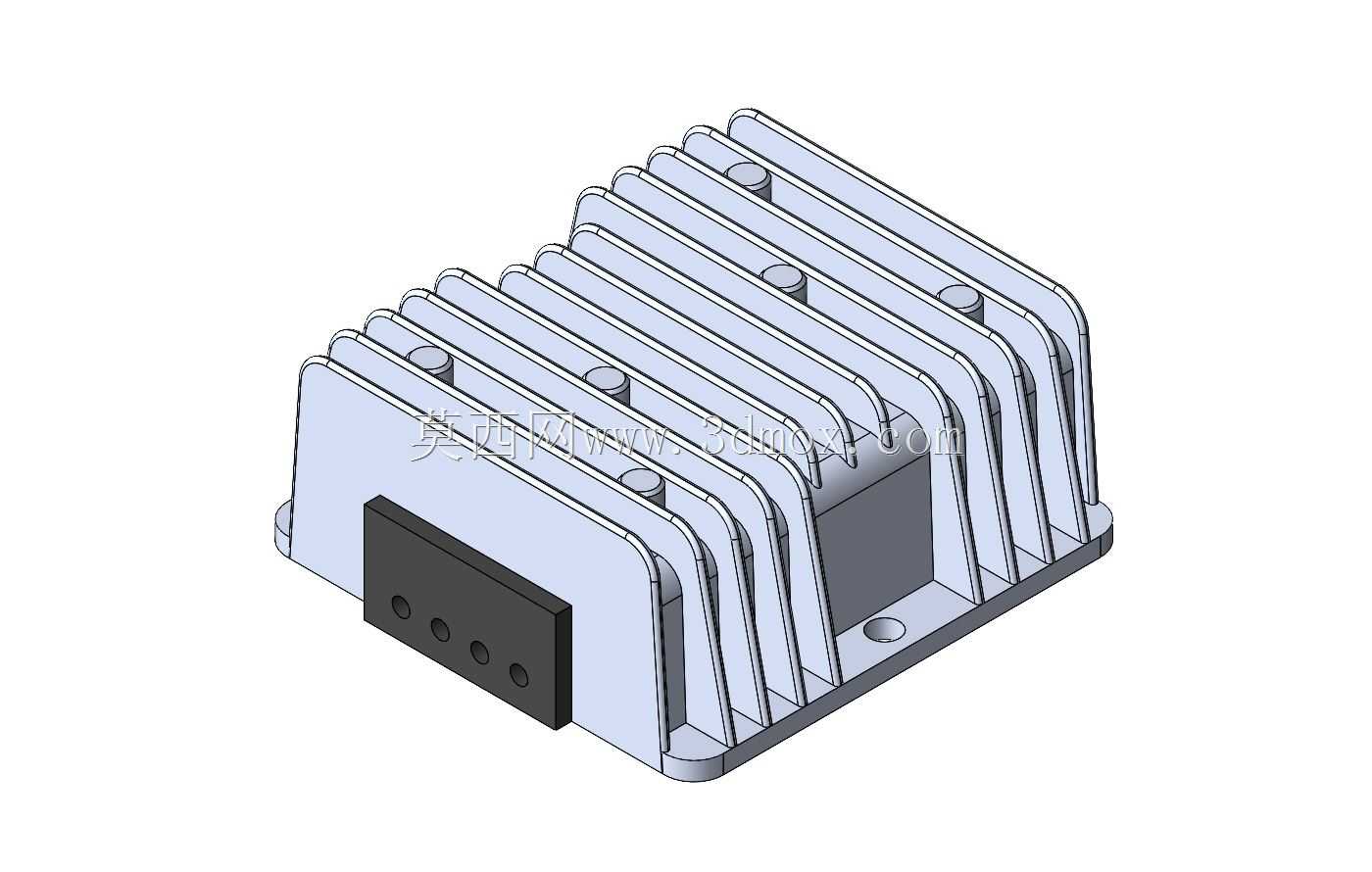

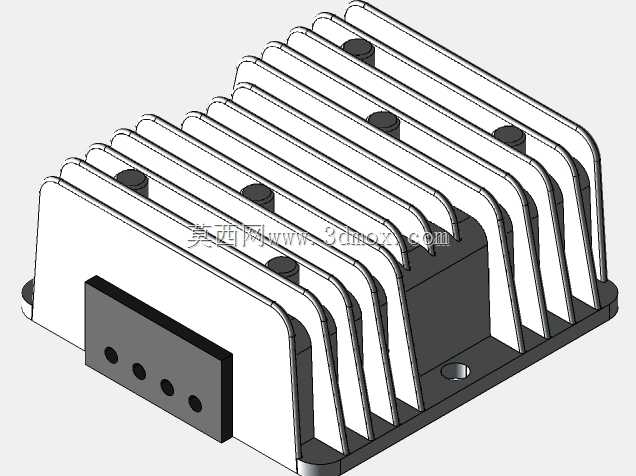

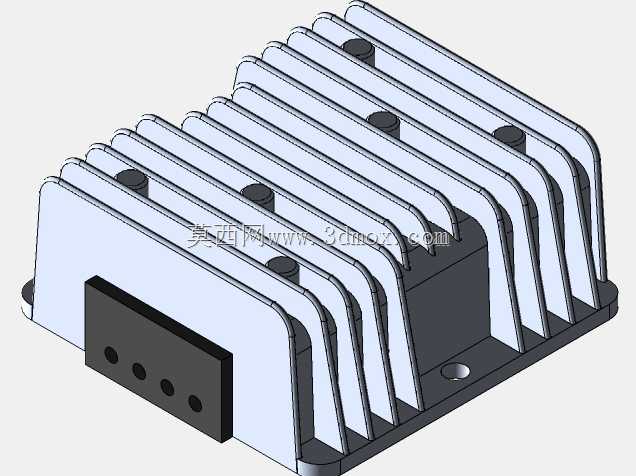

　　从结构设计来看，外壳采用一体化鳍片式铝合金拉伸壳体，散热鳍片沿壳体长度方向等距排布，鳍片厚度与间距经过热仿真校核，在自然对流散热条件下即可满足满负载运行的散热需求，无需额外加装散热风扇，避免了风扇转动带来的粉尘吸入、机械磨损、运行噪音等问题，适配多粉尘、高振动的户外工业工况。壳体底部预留两个对称的安装固定孔，孔位间距匹配行业通用的电源模块安装尺寸，可直接通过螺栓固定在设备安装板、机箱内壁或者车载安装支架上，安装孔周边做了沉台设计，螺栓锁紧后头部不会突出壳体底面，保证安装贴合度，避免安装间隙带来的振动松脱风险。

　　接线端采用侧置式密封接线座，接线座内嵌在壳体一端的凹槽内，外部接线完成后可通过配套的防水盖板压紧密封，达到基础的防尘防水等级，适配户外露天安装的使用需求。接线座上的接线位按输入正、输入负、输出正、输出负依次排布，每个接线位对应独立的锁紧螺丝，接线时可直接将压接好冷压端子的导线插入接线孔，拧紧锁紧螺丝即可完成接线，无需额外焊接，降低现场接线的操作难度。壳体内部的功率板与控制板采用分层叠装结构，功率器件直接通过导热硅胶垫贴合在壳体内壁，将工作产生的热量直接传导到外壳鳍片散出，控制板与功率板之间通过绝缘隔板隔离，避免高压串入低压控制回路引发的器件损坏。

　　从电路功能设计上，输入端内置防反接保护电路，当输入正负极接反时，电路自动切断回路，不会烧毁后端器件，同时输入端集成浪涌抑制单元，可吸收车载系统启动、大功率设备启停时产生的尖峰电压冲击，避免电压尖峰击穿内部功率器件。输出端具备过流保护、过温保护、短路保护功能，当输出侧负载短路或者电流超过额定阈值时，模块自动进入限流保护状态，故障排除后可自动恢复输出，无需人工复位；当壳体温度超过设定阈值时，模块会自动降低输出功率，控制温升速率，避免持续高温导致的器件老化加速。

　　在安装边界上，整体外形为规整的长方体结构，鳍片边缘做了圆角钝化处理，避免安装操作时划伤操作人员，壳体宽度方向的尺寸控制在常规工业电源的安装尺寸区间内，可直接替换同功率等级的其他降压模块，无需改动原有安装孔位。接线端突出壳体的长度经过控制，安装后不会与周边其他器件产生干涉，预留的接线弯曲空间可满足不同线径导线的弯折需求，避免导线过度弯折导致的线芯断裂。实际选型使用时，需要注意输入侧的导线线径需匹配输入电流，尤其是在输入电压较低的工况下，输入电流会相应增大，需保证导线载流量留有足够余量，输出侧导线需满足20A持续载流要求，接线完成后需确认极性无误再上电，避免反接导致的负载损坏。
