大翼展滑翔验证机原型结构设计

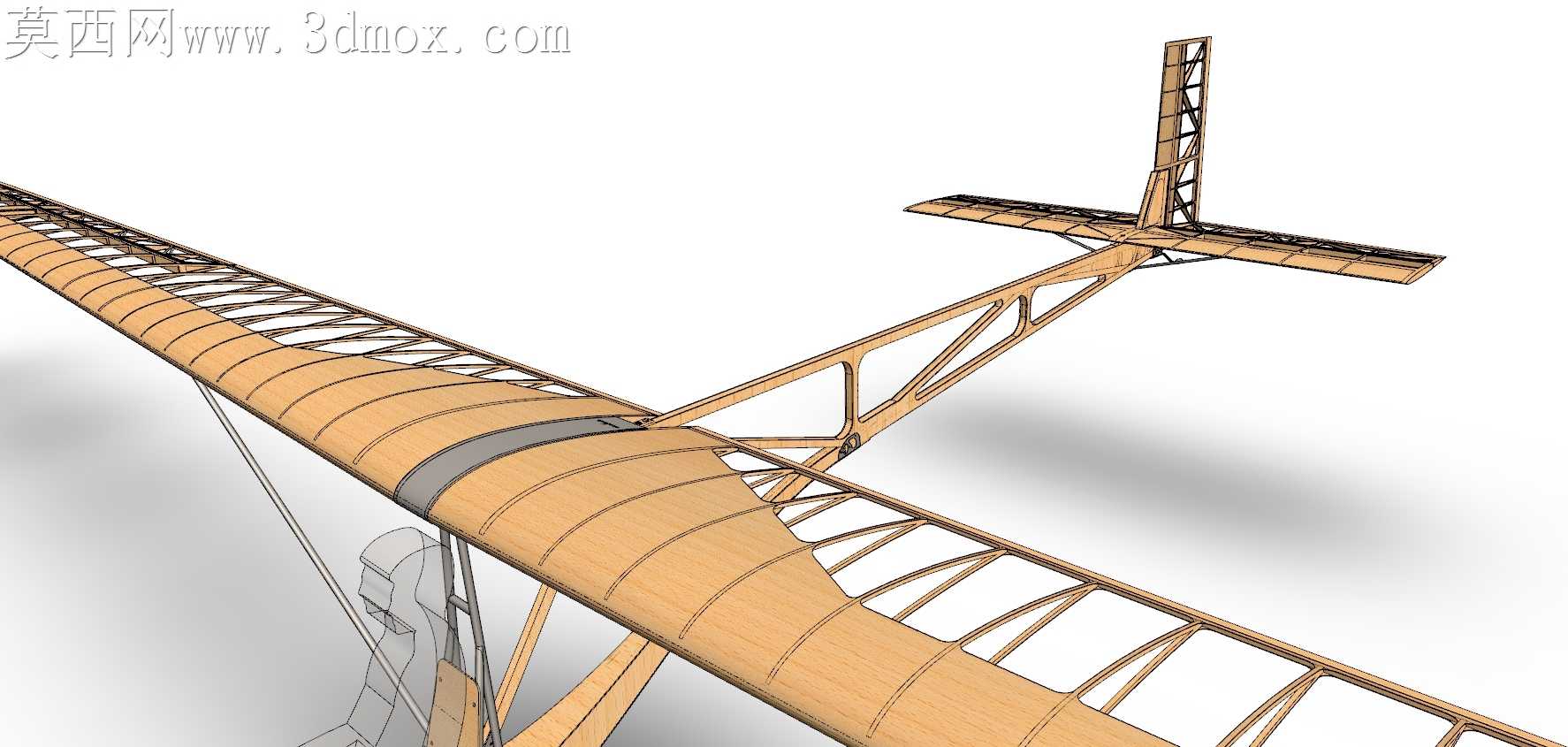

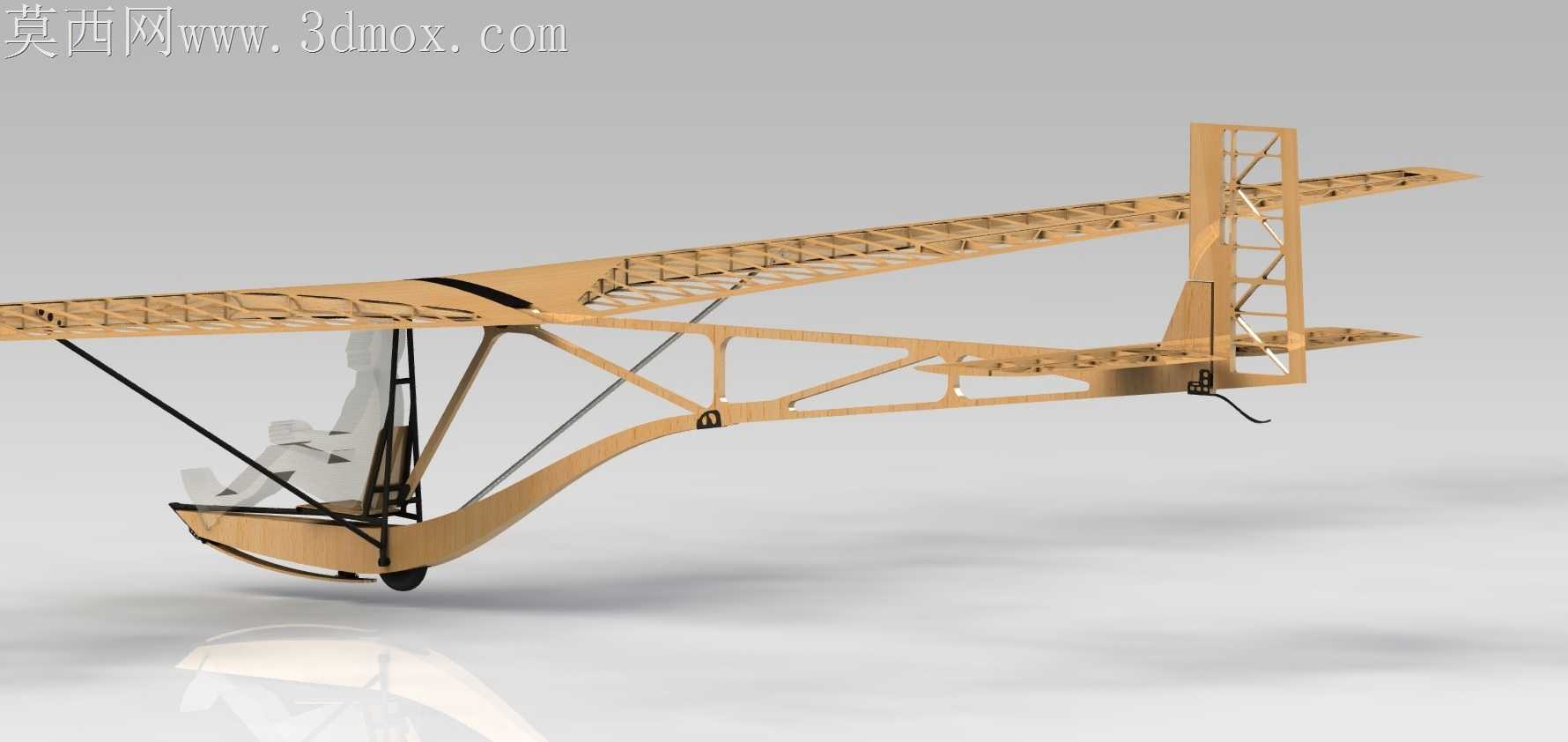

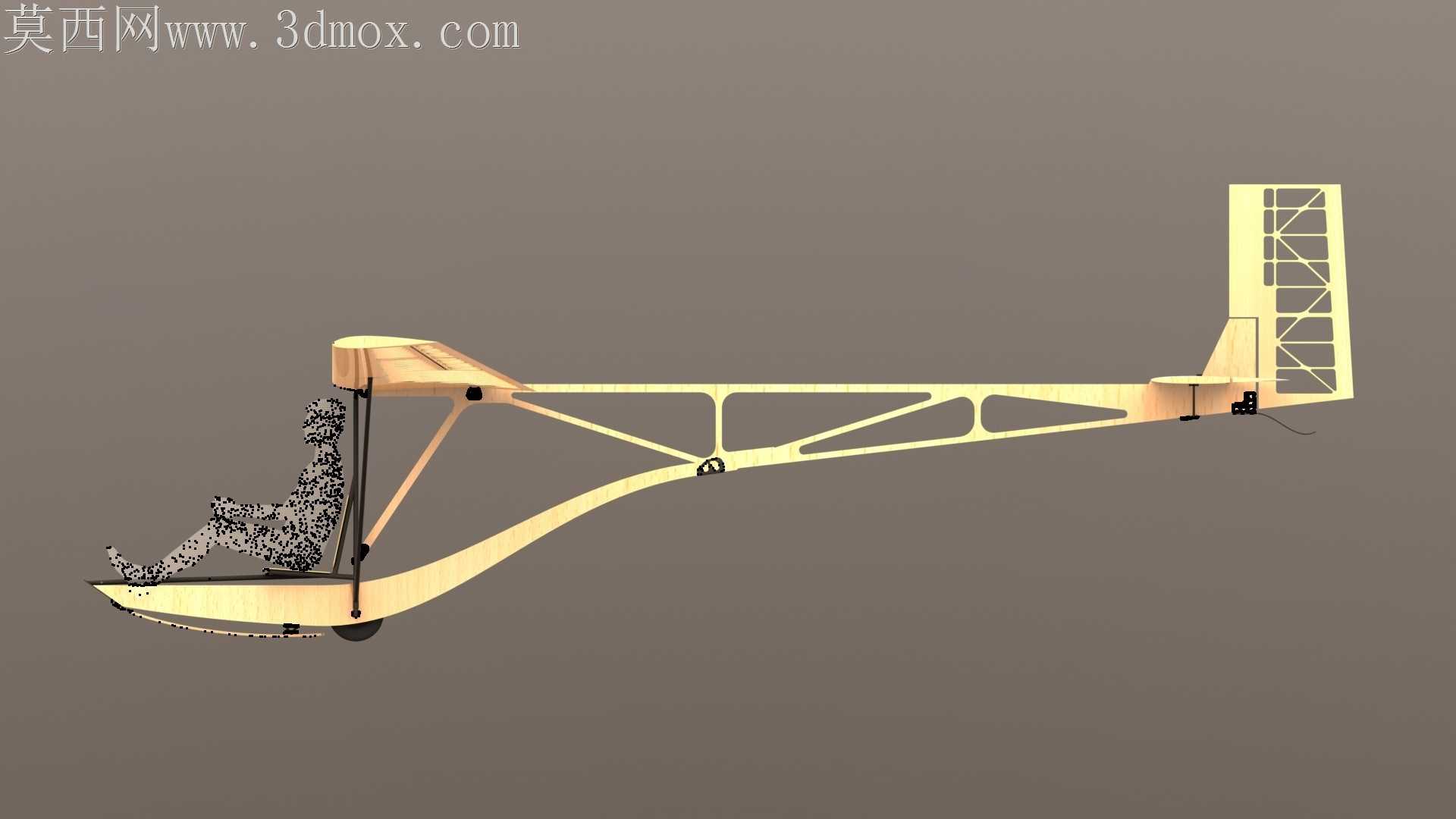

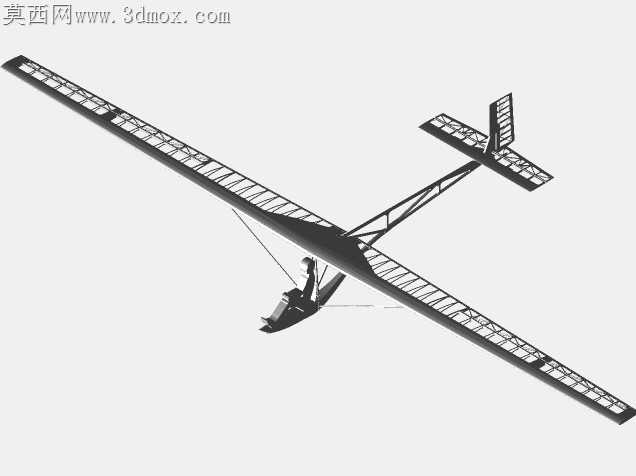

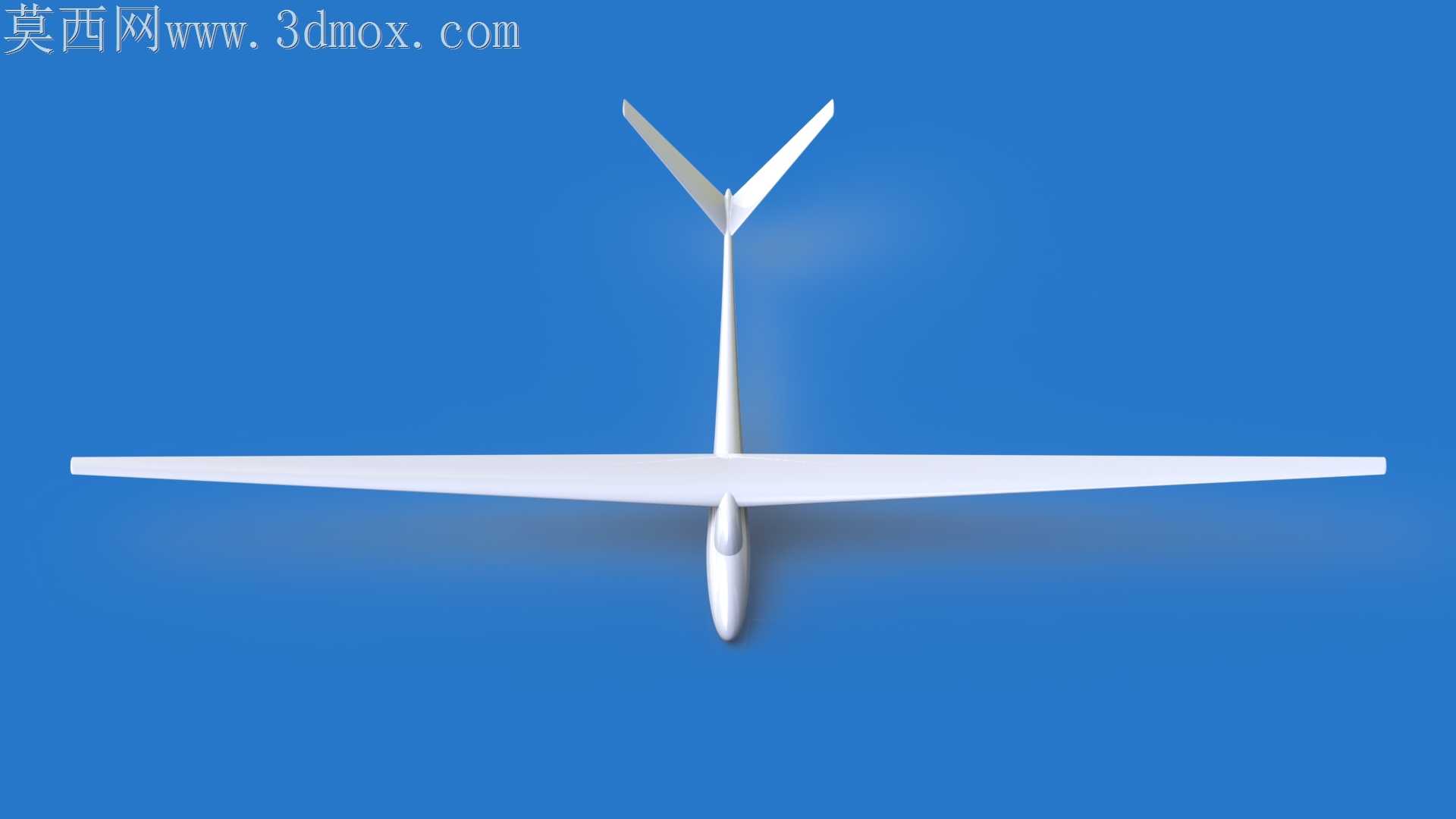

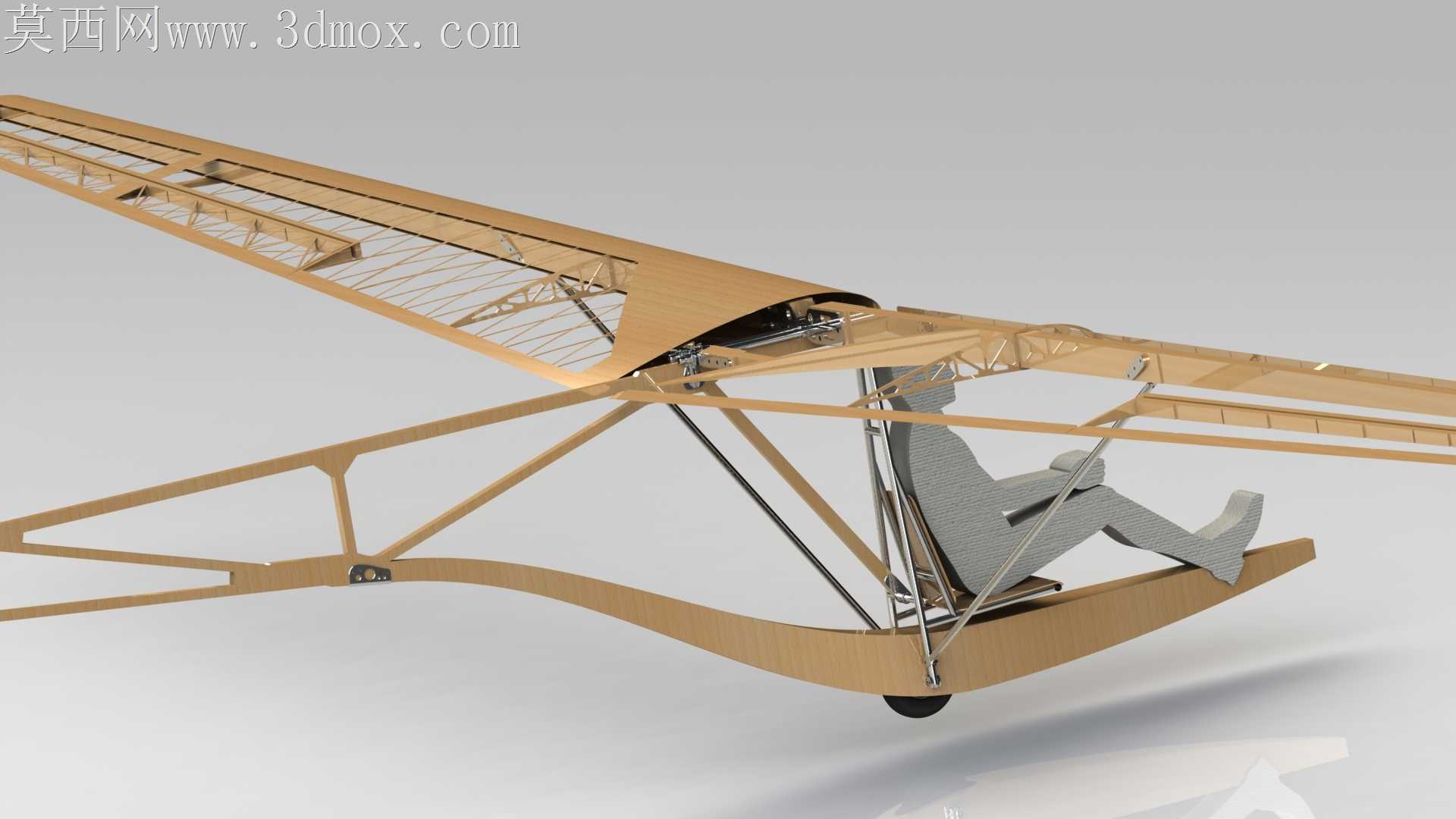

长翼展低速滑翔飞行器的加工适配，核心矛盾始终集中在薄壁翼面的形变控制与翼身对接的同轴度保持上，15米量级的翼展如果沿用常规分段拼接工艺，翼根处的交变载荷会在长时间滑翔过程中持续拉扯接缝，轻则出现翼面翘曲破坏气动效率，重则引发翼面失稳颤振直接造成结构解体。这款原型机的翼梁采用了变截面一体化铺层设计思路，从翼尖到翼根的壁厚呈线性梯度递增，没有在翼展中段设置额外的拼接法兰，避免了连接孔位带来的应力集中点，加工时可以直接采用阳模铺贴后热压固化的工艺，省去了多段翼面对接时的反复修配环节。尾翼与机身的连接段没有采用常见的插接式快拆结构，而是将垂尾、平尾的承力梁直接延伸入机身尾段的内部承力腔，和机身主承力框做一体化胶接，省去了快拆结构带来的配合间隙，也避免了飞行过程中连接部位出现旷量引发的尾翼抖振。机身头部的整流曲面没有追求过度顺滑的光影效果，而是在保证气动外形的前提下预留了0.8毫米的壁厚差，方便后续加装配重块时直接在曲面内侧粘贴铅片，不需要额外打磨内壁破坏蒙皮的结构强度。翼尖的小翼结构做了微小的上反角处理，加工时不需要单独做分体模具，直接在主翼模的翼尖位置做斜度切削就能一体成型，既降低了模具开制成本，也消除了翼尖小翼和主翼连接的接缝，减少飞行过程中的压差阻力。机身中段的设备舱开口做了内翻边处理，翻边高度刚好匹配常用的航电设备安装板厚度，装配时不需要额外加装衬套就能直接用沉头螺丝固定设备板，不会出现螺丝头突出蒙皮表面破坏气动外形的问题。机翼前缘的蒙皮做了局部加厚处理，厚度是翼面后段的1.5倍，能够抵御低空滑翔时遇到的细小沙尘、草叶的撞击，不会因为轻微剐蹭就出现前缘凹陷影响翼型精度。尾撑杆的长细比经过反复调整，既保证了尾翼的操纵力矩足够，也避免了杆体过长引发的共振问题，加工时可以直接采用等直径的碳纤维卷管裁切，不需要做变径加工，大幅降低了零件的加工难度和废品率。
