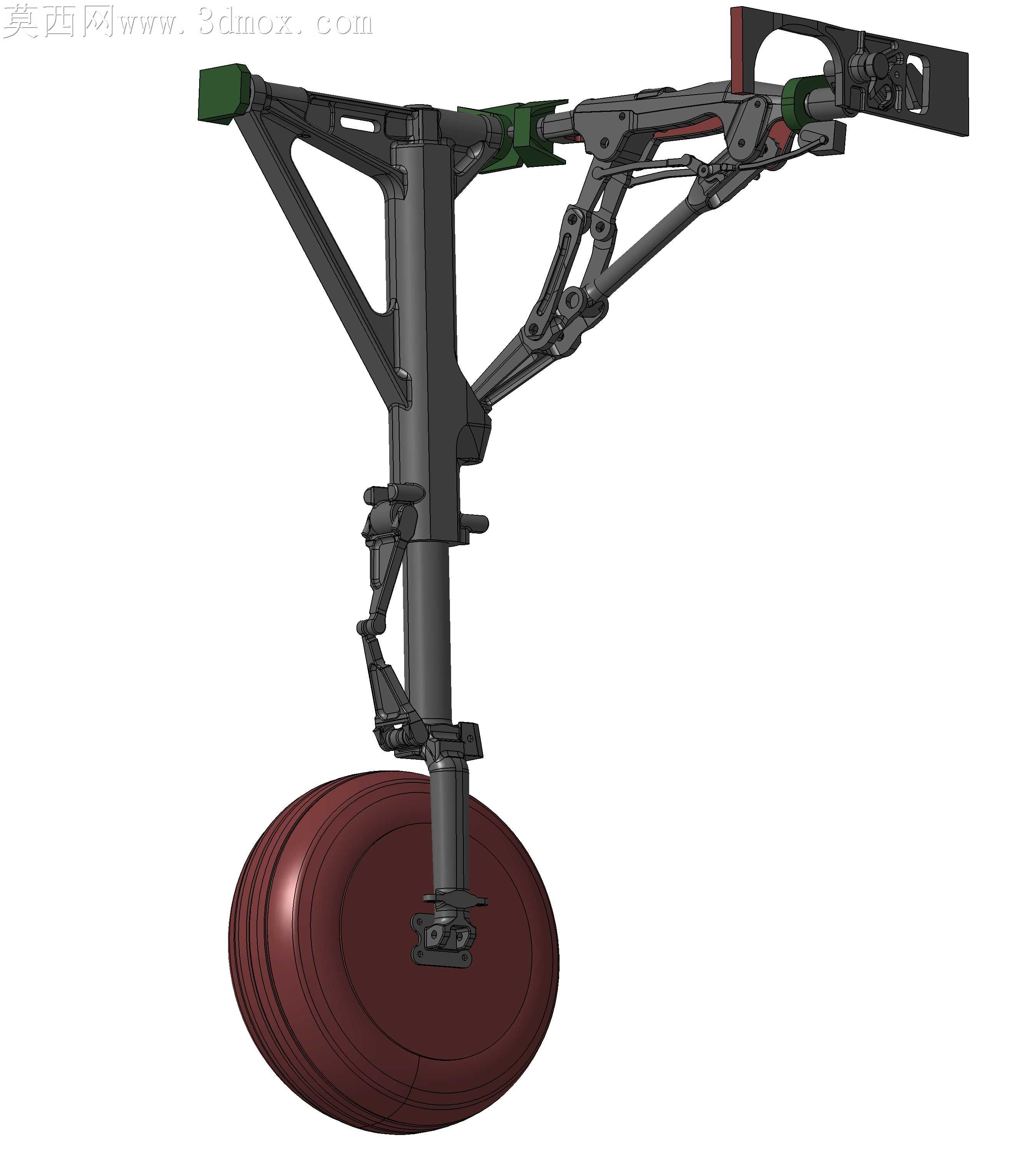

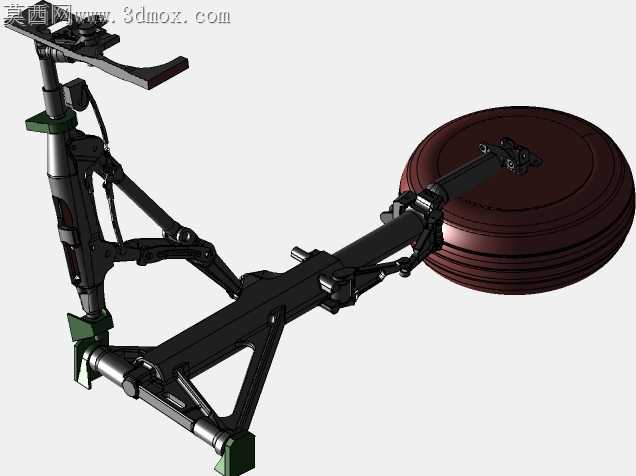

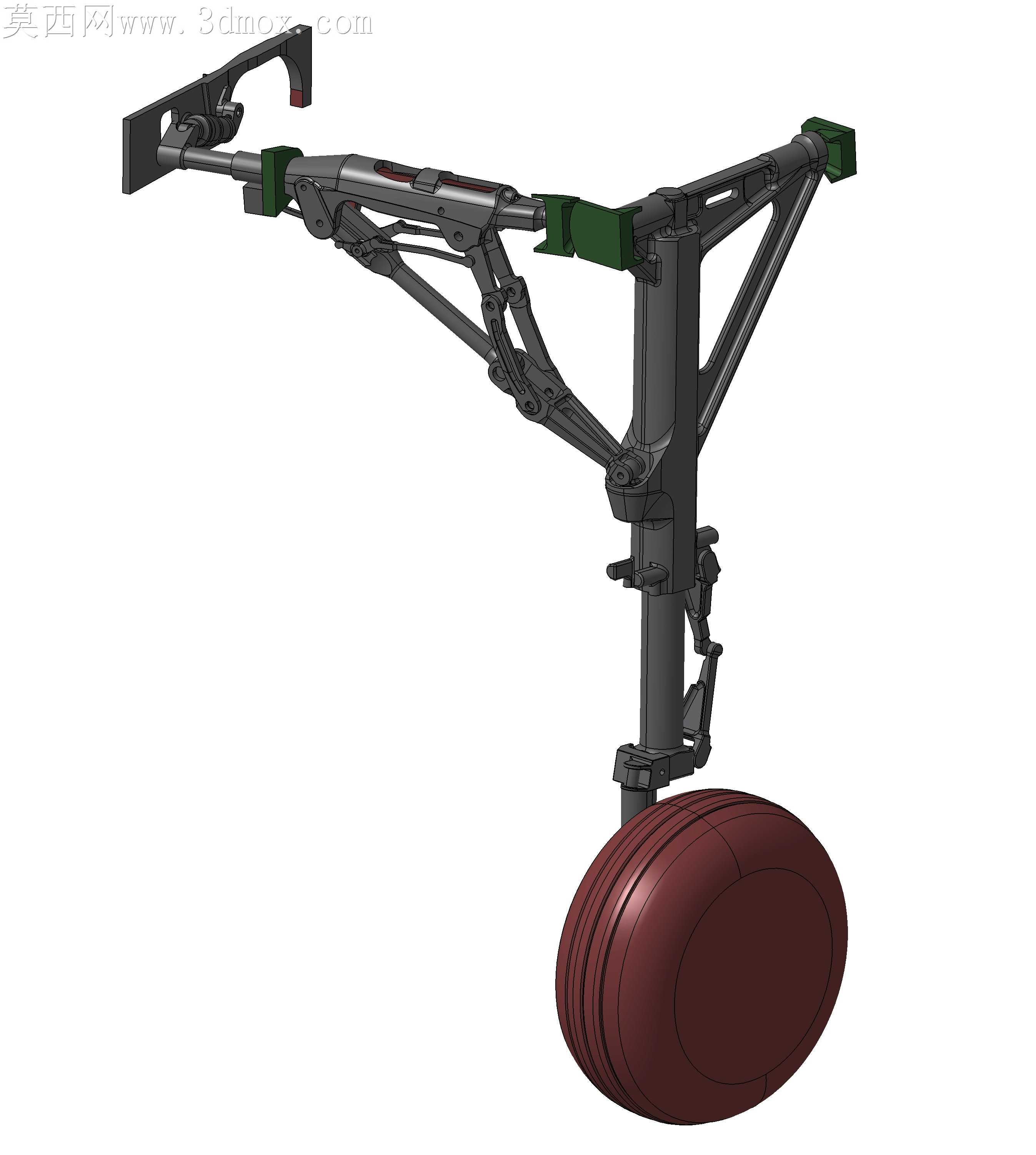

单轮式飞机前起落架结构设计

航空起落架的加工适配一直是航空构件制造里的难点，这类承力构件既要兼顾着陆瞬间的冲击载荷传递，又要在有限的机身安装空间内完成收放动作，任何一处配合面的公差偏移，都可能导致地面滑跑阶段的偏磨、收放卡滞甚至结构失效。这套单轮起落架的结构设计，完全围绕加工落地的可行性做了细节调整，没有为了视觉效果做无法落地的异形曲面。主承力支柱采用变截面筒式结构，上段与机身铰接耳片的配合面预留了0.02mm的研磨余量，避免铣削加工后因材料应力释放导致的孔位同轴度偏差，耳片处的加强筋没有做尖锐直角过渡，而是留了R3的圆角，既减少铣削加工时的刀具崩损风险，也能消除热处理环节的应力集中隐患。扭力臂的铰接点全部采用统一规格的衬套安装位，加工时可以一次装夹完成所有同轴孔的镗削，不用反复调整工装定位，能把孔位位置度误差控制在0.015mm以内，避免装配后出现转动卡滞的问题。机轮连接的轮轴部位做了台阶式定位设计，轴肩处的退刀槽宽度严格匹配常用车刀的切削宽度，不用定制特殊刀具就能完成精加工，轮轴表面的粗糙度要求设置为Ra1.6，既能满足轴承压装的过盈配合要求，也不会因为过高的精度要求增加不必要的磨削工序。收放作动筒的安装支座没有和主支柱做成一体结构，而是采用分体式螺栓连接，拆分后的零件轮廓尺寸更小，既可以用更小行程的加工中心完成铣削，也能在后续维护时单独更换受损的支座，不用整体报废主支柱。轮胎的曲面没有做过于复杂的胎纹细节，而是保留了核心的胎侧弧度与胎面排水槽结构，既还原了真实轮胎的外形特征，也避免了曲面加工时出现碎面导致的刀路跳刀问题。所有铰接部位的润滑通道都做了直孔设计，没有采用加工难度极高的斜交叉孔，降低深孔钻削的排屑难度，也能保证润滑脂可以顺利到达摩擦面。撑杆的截面采用等厚的箱型结构，板材折弯后焊接的工艺性更好，焊接坡口预留了统一的角度，不用针对不同位置调整焊接参数，焊后变形量也能控制在校形工艺的可处理范围内。
