立式承压过滤罐体三维结构设计

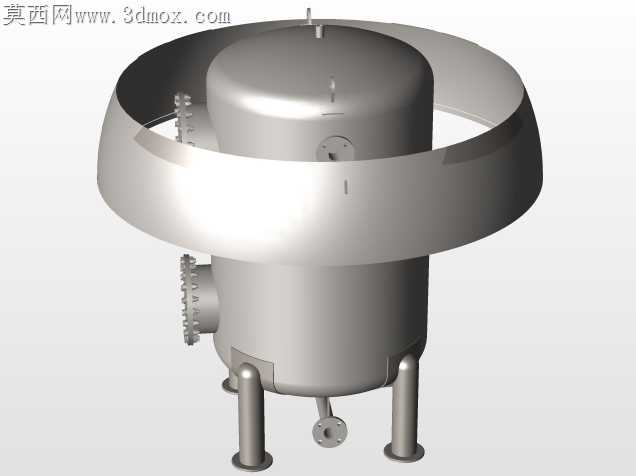

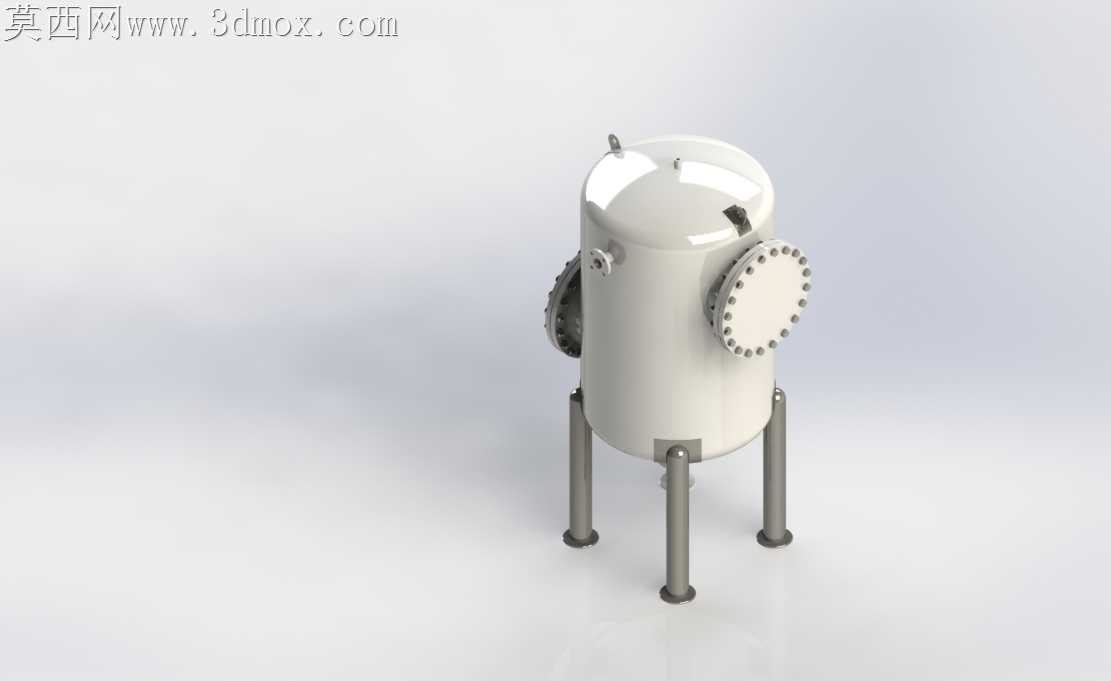

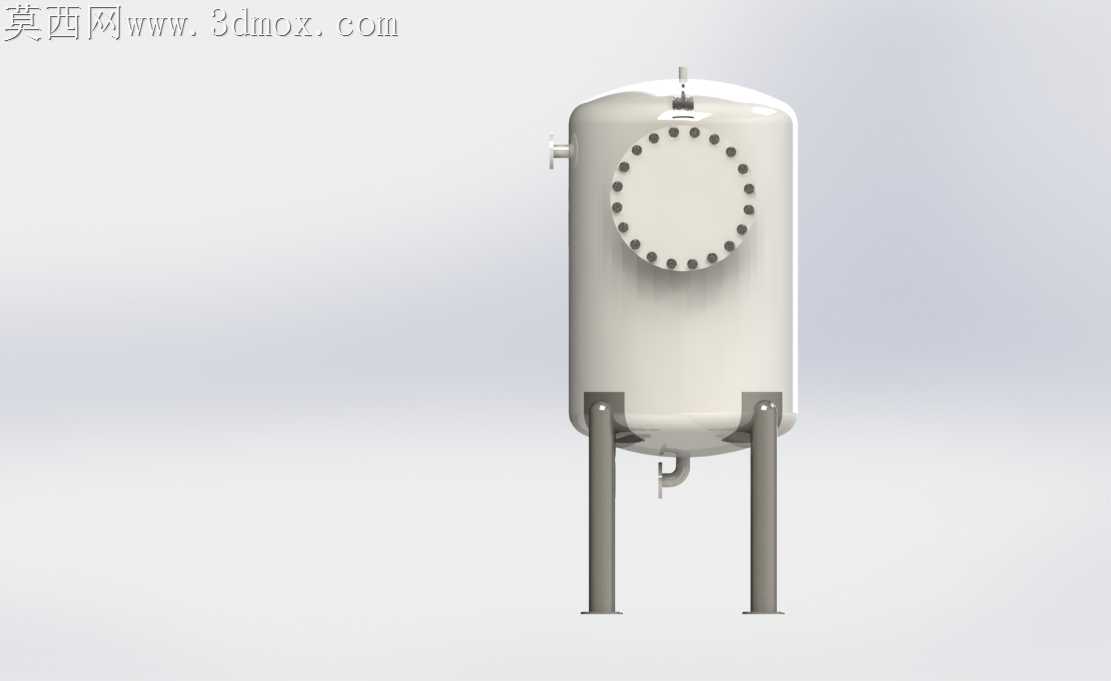

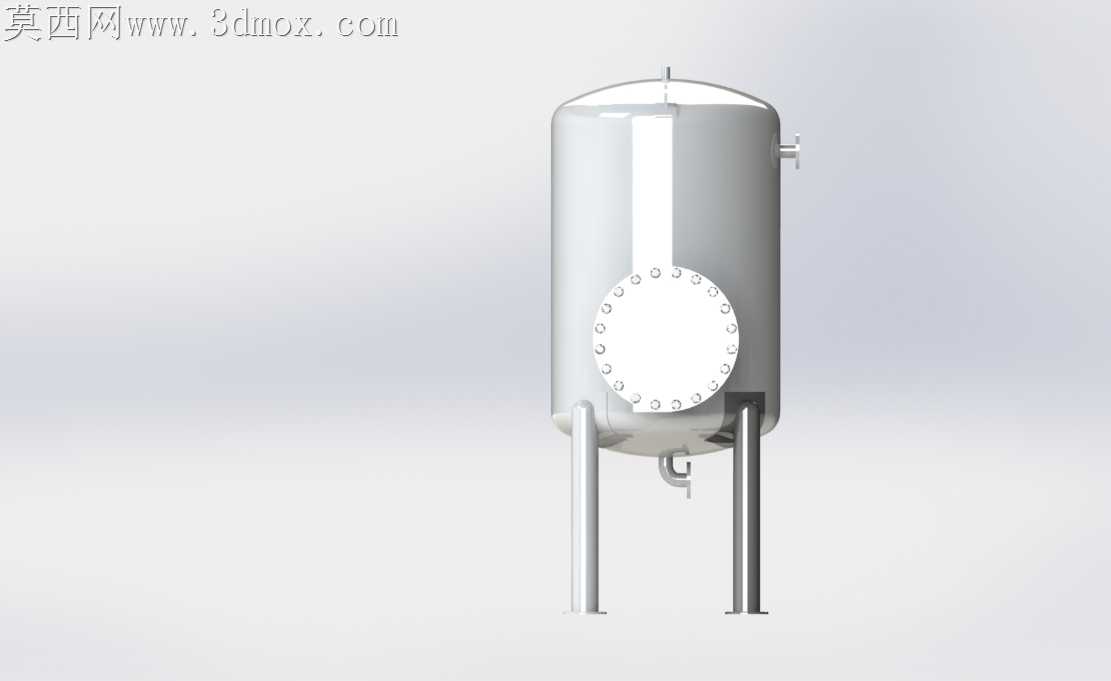

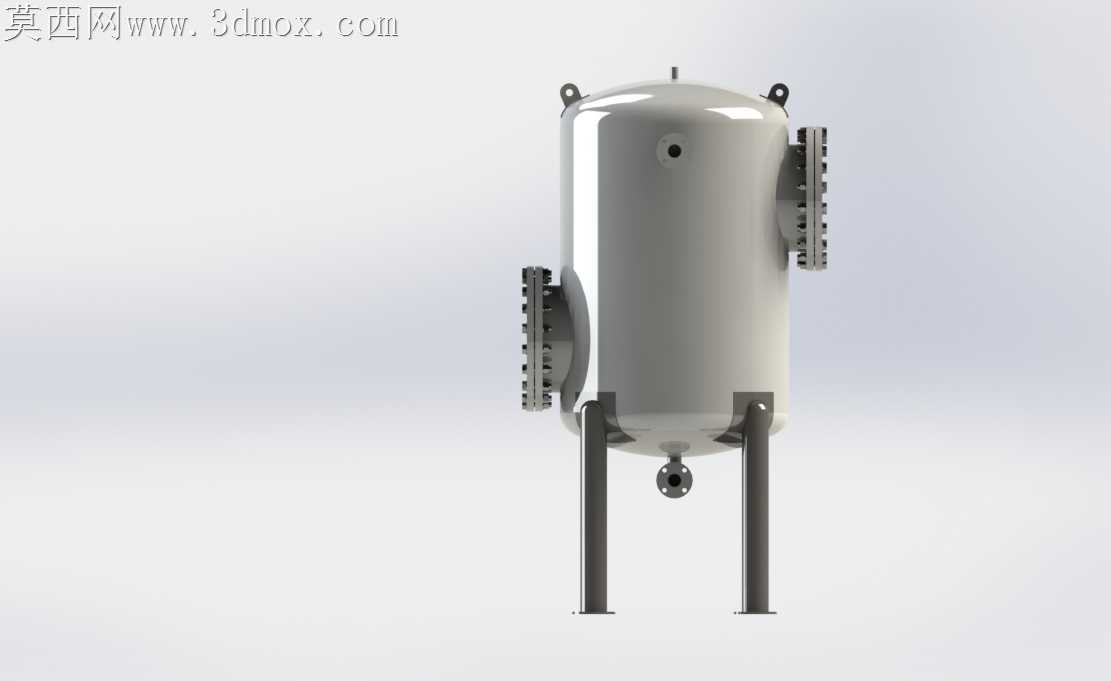

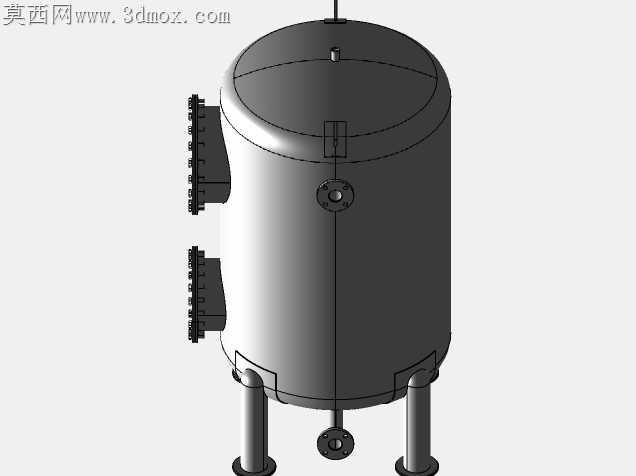

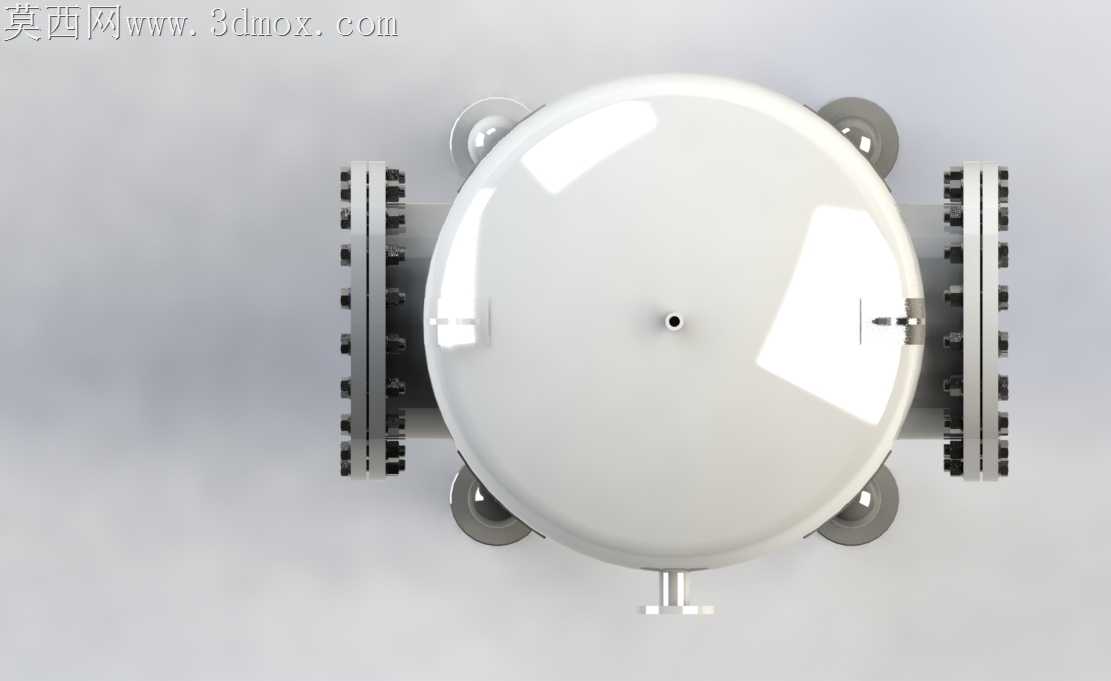

现场承压过滤设备最常出现的渗漏隐患，往往藏在法兰接管与筒体的焊接形变处，这款立式罐体在结构处理上，特意把侧部大口径法兰的接管根部做了圆弧过渡加厚处理，避开了直角焊缝在卷制筒体上容易出现的应力集中问题。支腿与下封头的连接没有采用直接焊接的常规做法，每根支腿顶端都加了贴合封头弧度的垫板，垫板与封头满焊后再和支腿角接，既分散了罐体满水运行时的支腿局部载荷，也避免了支腿焊接时烧穿薄壁封头的加工风险。上封头的人孔与接管排布做了错位处理，所有开孔边缘的最小间距都留足了两倍筒体壁厚的距离，不会出现开孔补强范围重叠导致的壳体强度不足问题，哪怕后续做1.25倍工作压力的水压试验，开孔周边的形变也能控制在标准允许范围内。侧部两个不同口径的法兰密封面都做了凸台结构，加工时可以单独对密封面进行车削找平，不用把整个筒体搬上车床找正，大幅降低了大件加工的装夹难度，密封面的平面度也更容易保证，安装垫片后不会因为密封面倾斜出现渗漏。罐体内部的支撑圈位置特意避开了侧部接管的开孔投影区，后续装填滤料或者安装内件时，不会出现支撑件和接管干涉的情况，支腿底部的接地底板开了长圆孔，现场安装时可以微调固定螺栓的位置，抵消基础施工的尺寸误差。上封头的小口径接管做了内伸坡口处理，焊接时焊根不会凸进筒体内壁，避免后续滤料反冲洗时出现物料挂壁残留的问题，筒体卷制时的纵焊缝位置特意对齐了两支腿的间隙处，不会让焊缝落在支腿垫板的覆盖区域，方便后续对纵焊缝做无损检测。所有接管的法兰螺栓孔都做了跨中排布，安装配对法兰时不会出现螺栓孔对不上的问题，哪怕现场配管有轻微角度偏差，也能通过法兰的微量调整完成对接，不用强行掰动管道产生额外装配应力。下封头的排净口设在了封头最低的中心位置，罐体停运时内部残液可以完全排净，不会有积液残留导致的内壁腐蚀问题，支腿的长度经过核算，留出了足够的排净管道安装空间，不用额外抬高罐体就能接装排净阀门。
