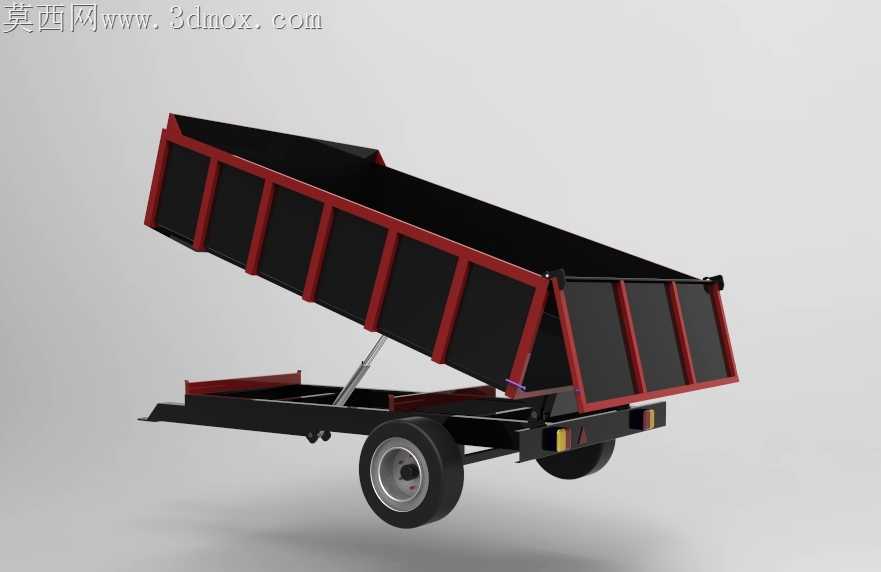

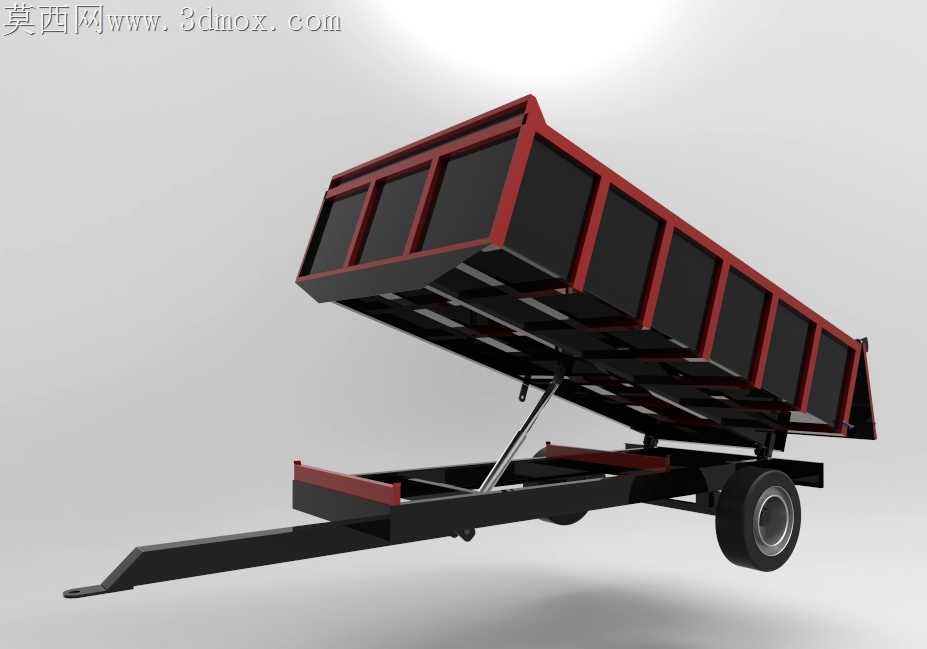

农用液压自卸单轴拖挂货箱结构设计

上次给合作社改旧拖斗的时候，焊完举升臂支架发现边角留了两毫米的焊瘤，举升到最大角度时支架跟副梁蹭得掉漆，折腾半天才磨掉顺开间隙，这次做这套结构的时候特意把举升臂的铰接座安装位留了三毫米的工艺余量，就算焊接变形也不会出现卡滞的问题。之前试过把货箱边板做整根冲压的型材，算下来单台成本要多掏近两百，农户散户买回去拉个农资粮食根本没必要花这个钱，最后还是选了矩形管拼焊的边框，外侧贴薄钢板做挡面，承重够还能压低成本，就算拉砂石料磨穿了换块钢板就行，维修也省事。跨软件导装配体的时候，一开始液压油缸的活塞杆跟底座铰接孔轴差了0.8毫米，转档的时候曲面碎了两块，来回核对了三次配合公差，把铰接处的衬套间隙调到1.2毫米，就算实际装配的时候轴销有点小变形，举升回落也不会卡。货箱底板特意做了五度的倾斜角度，卸货的时候剩料能顺着坡度滑干净，不用人爬上去扫，尾板的挂钩位置调了四次，之前做的样件挂钩太靠上，装满重货的时候尾板被挤得翘边漏料，往下挪了六公分之后，挂钩受力点刚好压在尾板加强筋上，拉个两三吨碎石也不会漏缝。单轴的轮距是照着农村常见的机耕道宽度调的，比普通货运拖斗窄八公分，过田埂错车的时候不用特意下来挪路障，牵引架的长度留够了转向余量，拖拉机拉着转急弯的时候，拖斗前轮不会蹭到牵引架。之前帮邻村做的拖斗没加副梁加强筋，拉了半年重载之后副梁往下弯了两公分，这次在举升座对应的副梁位置加了两块斜撑筋板，把举升时的集中受力分散到整个车架上，就算长期拉重载也不容易变形。货箱的侧栏板做了可快拆的插销结构，拉长木料或者秸秆的时候把侧栏板拔下来就能加宽装载面，不用额外焊改装件，插销外面套了尼龙衬套，拆的时候不会锈死敲不动。
