多工位转盘式自动安装设备结构

刚把这套转盘式安装机的转档文件导完的时候，还在为立柱安装面的毛刺处理记录犯愁——之前打样时铣削完的立柱端面留了0.1mm左右的飞边，压装工位的压头下行时刚好蹭到飞边，连续三次试装都把工件表面刮出细痕，后来特意在支撑筋的倒角处加了0.2mm的让位缺口，才把这个干涉问题解决。做这套结构的时候没走常规的单工位压装思路，毕竟客户要求每小时产能不低于六百件，单工位上下料的等待时间根本凑不够节拍，才选了八工位转盘的布局，每个工位对应上料、定位、压装、检测、下料的不同工序，转位停顿的间隙刚好完成对应动作，不会出现工位等待的空窗期。

跨软件转档的时候踩了不少坑，最初在结构软件里做的气管走线布局，导成通用格式后所有柔性管线都变成了碎面，后来干脆把走线的固定卡扣位置单独做了基准标记，每个卡扣距离立柱边缘的尺寸都留了15mm的安装空间，方便后期现场装配的时候走管不会和转盘的旋转件刮蹭。转盘下方的分割器选型也纠结了很久，一开始选的常规凸轮分割器转位时抖动太大，上方的吸嘴在取件时经常偏出0.3mm的位置，后来换成了带预紧的高精度分割器，还在转盘下方加了四个支撑滚轮，转位到每个工位时滚轮刚好托住转盘边缘，不会因为上方压装的下压力让转盘出现翘曲变形。

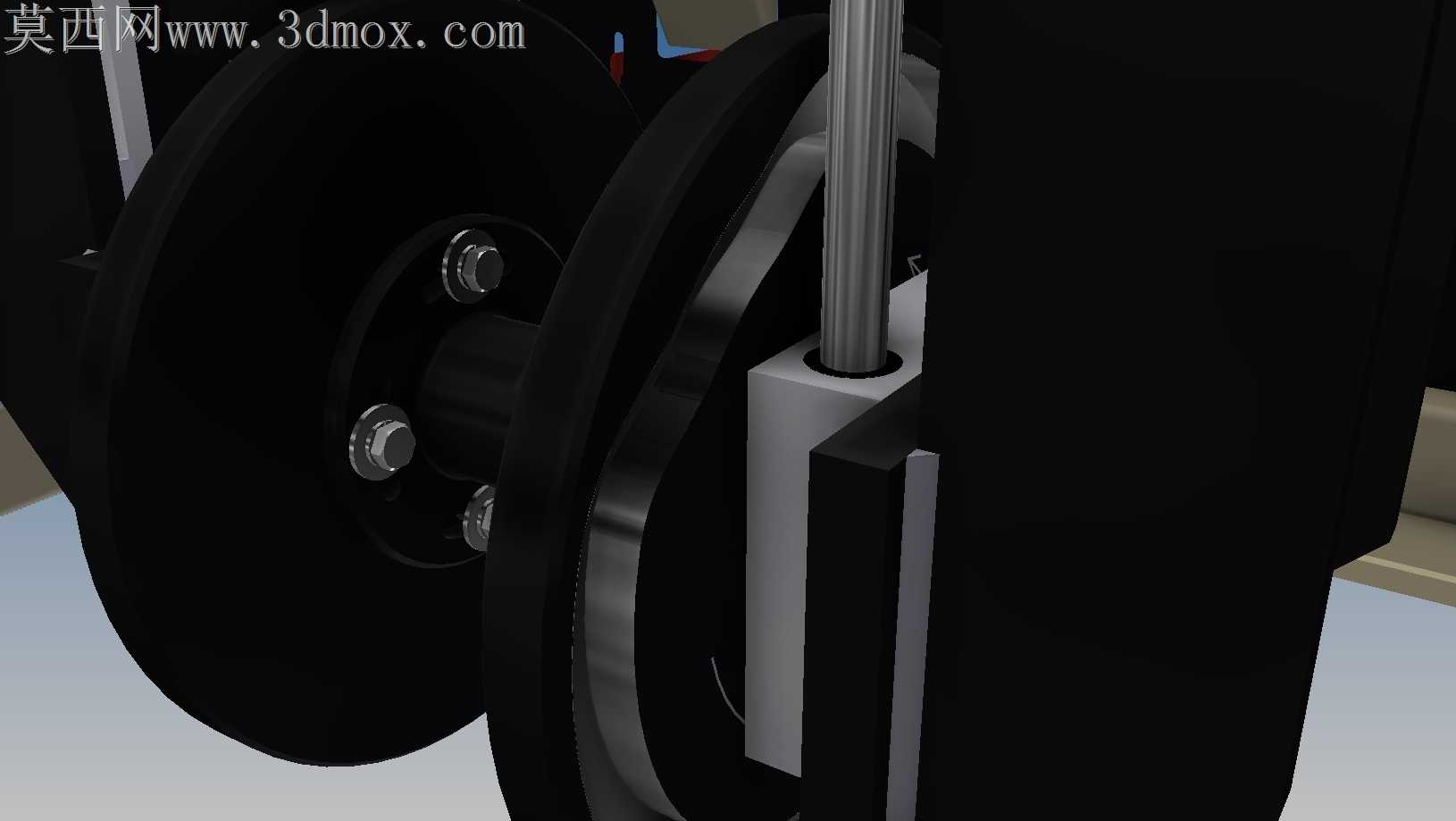

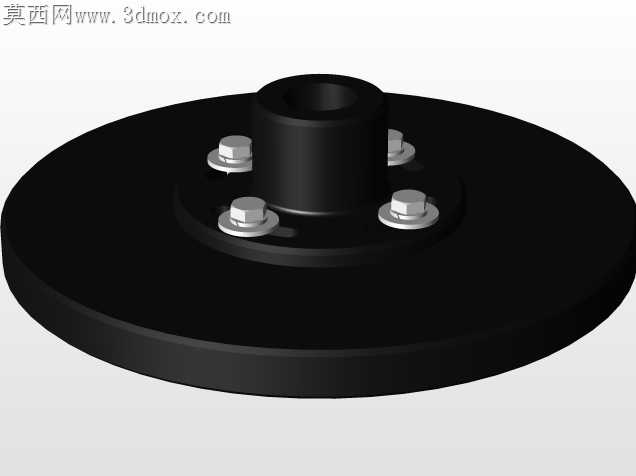

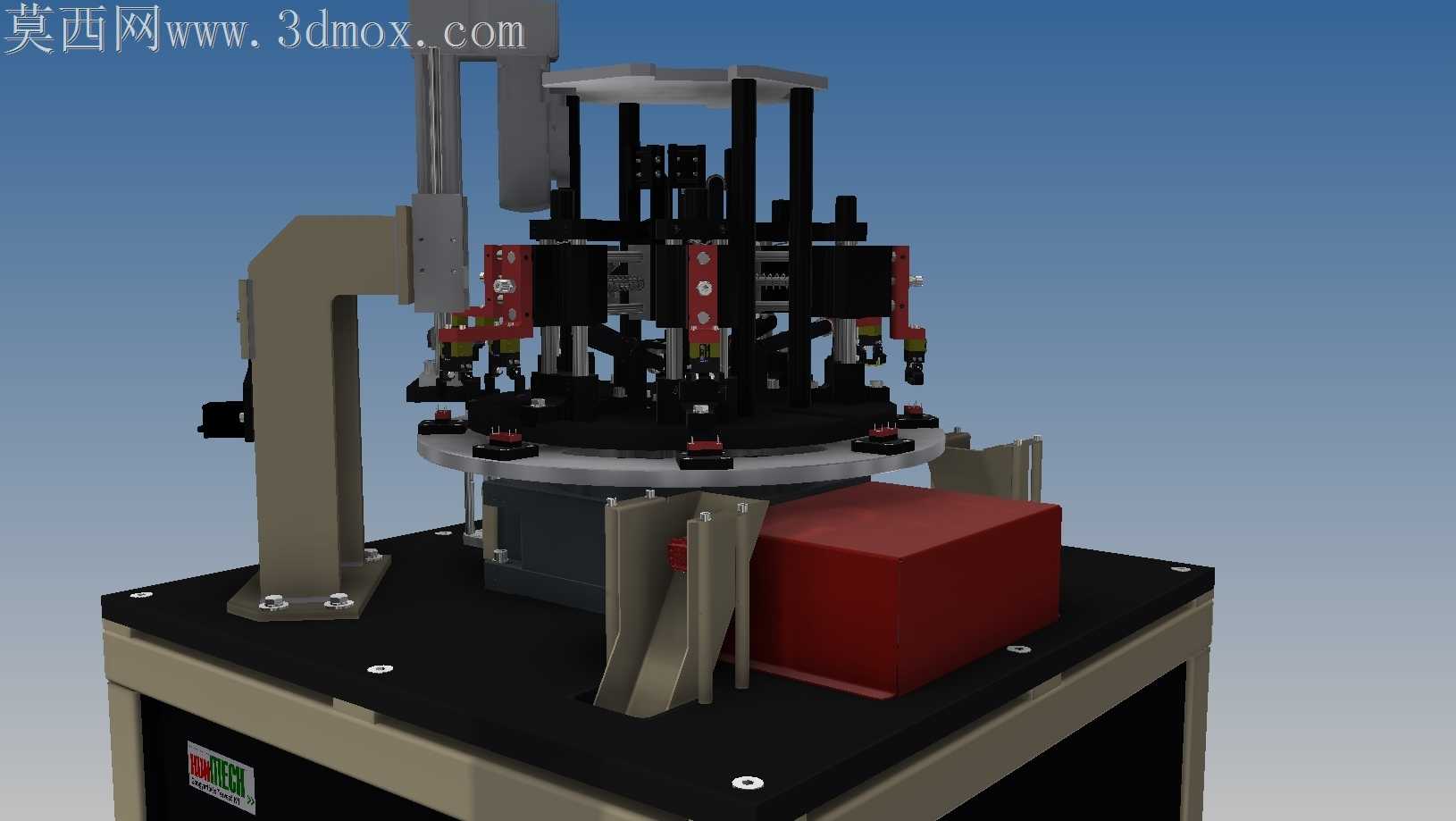

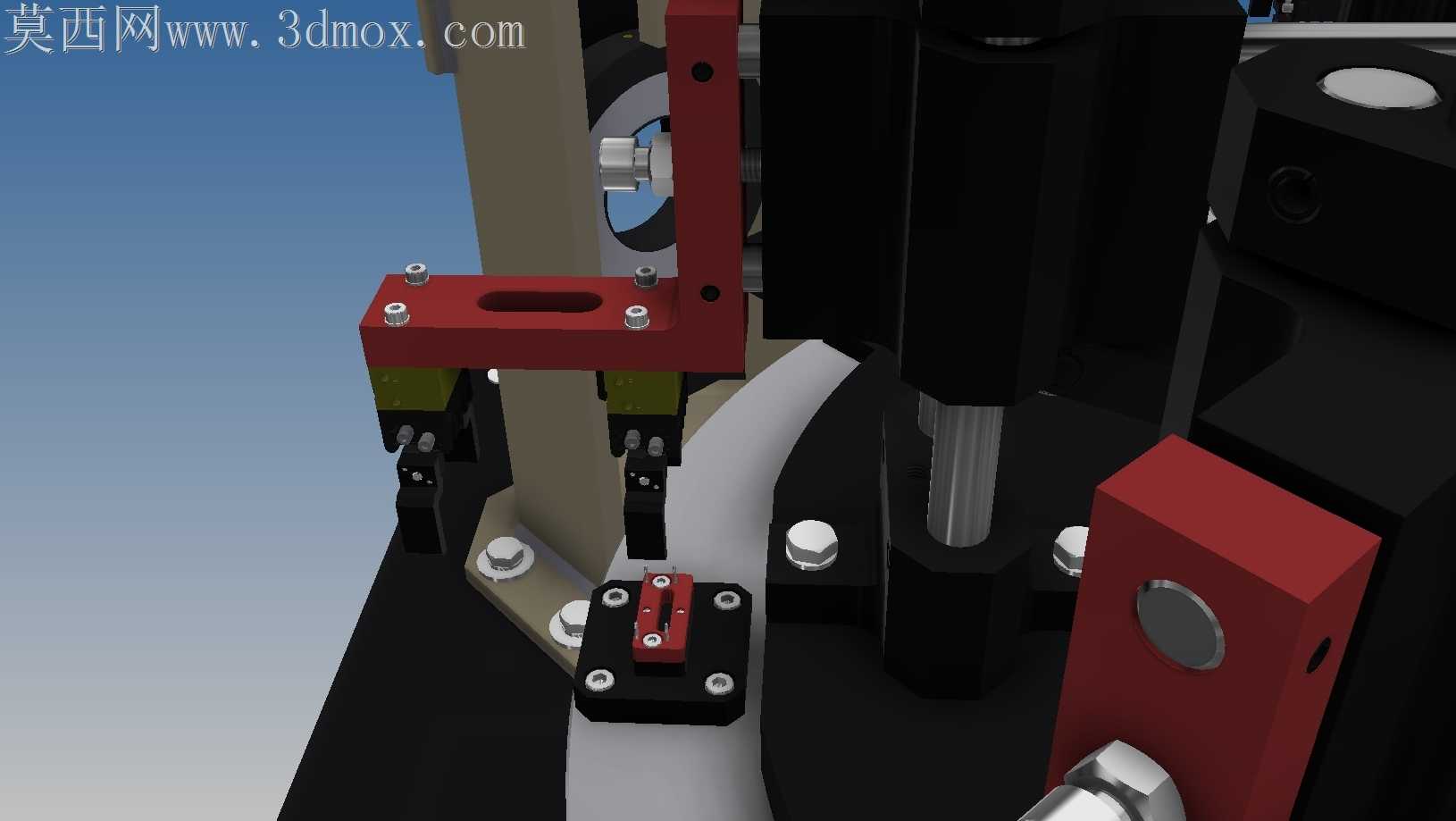

之前做实训项目的时候见过不少学生做的转盘设备忽略了安全防护，这套结构特意在压装工位的外侧加了光栅安装位，对应的安装支架直接和机身框架做成一体，不用后期额外焊接支架，避免焊接变形影响光栅的对射精度。机身下方的电气箱安装位留了足够的走线空间，红色的电气箱盖板和框架之间加了密封胶条的安装槽，车间里的切削液和灰尘不会轻易渗进箱体内。压头旁边的检测传感器支架做成长条可调的结构，不同高度的工件只需要松掉螺丝调整传感器位置就能适配，不用重新加工支架。

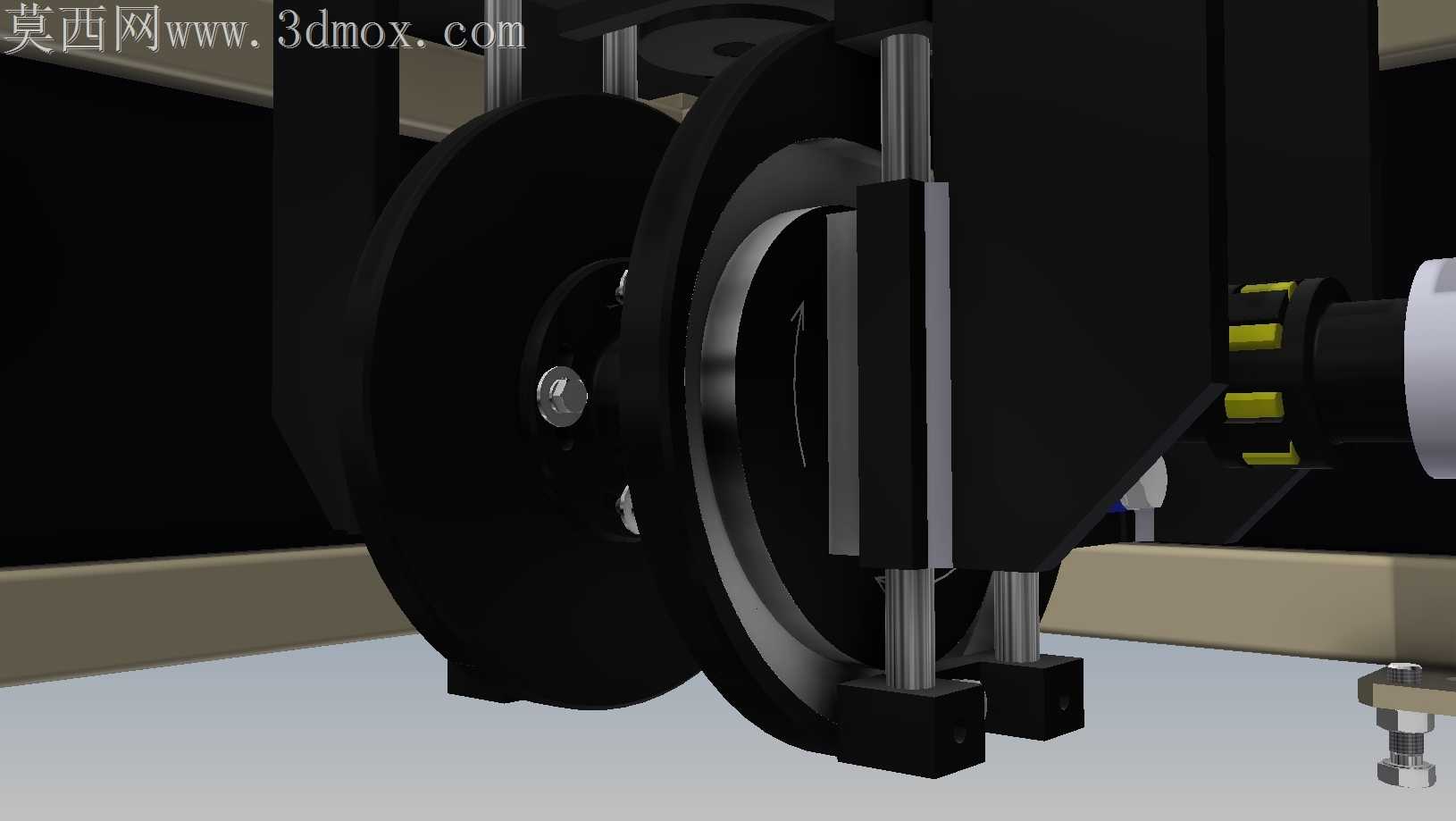

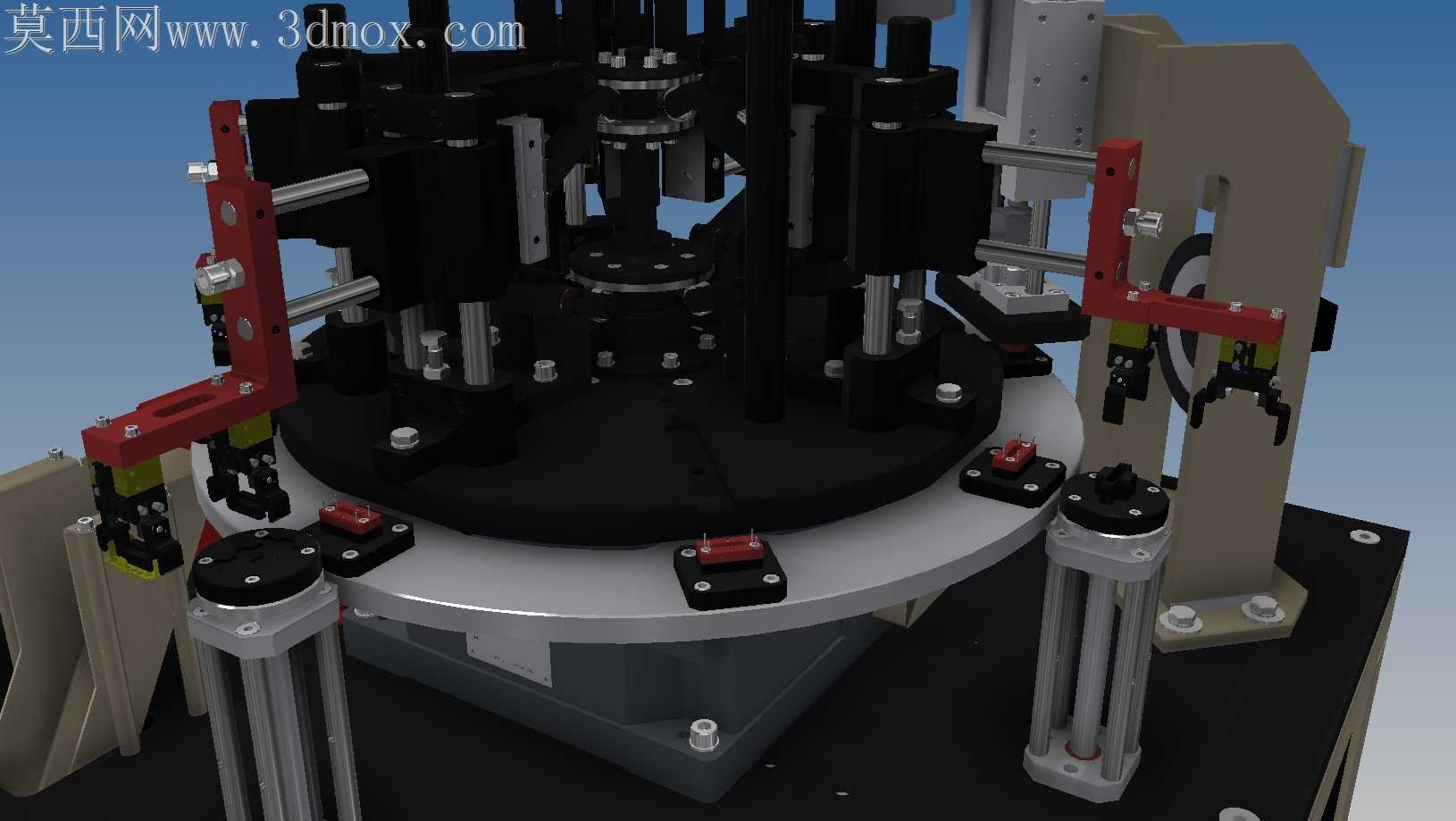

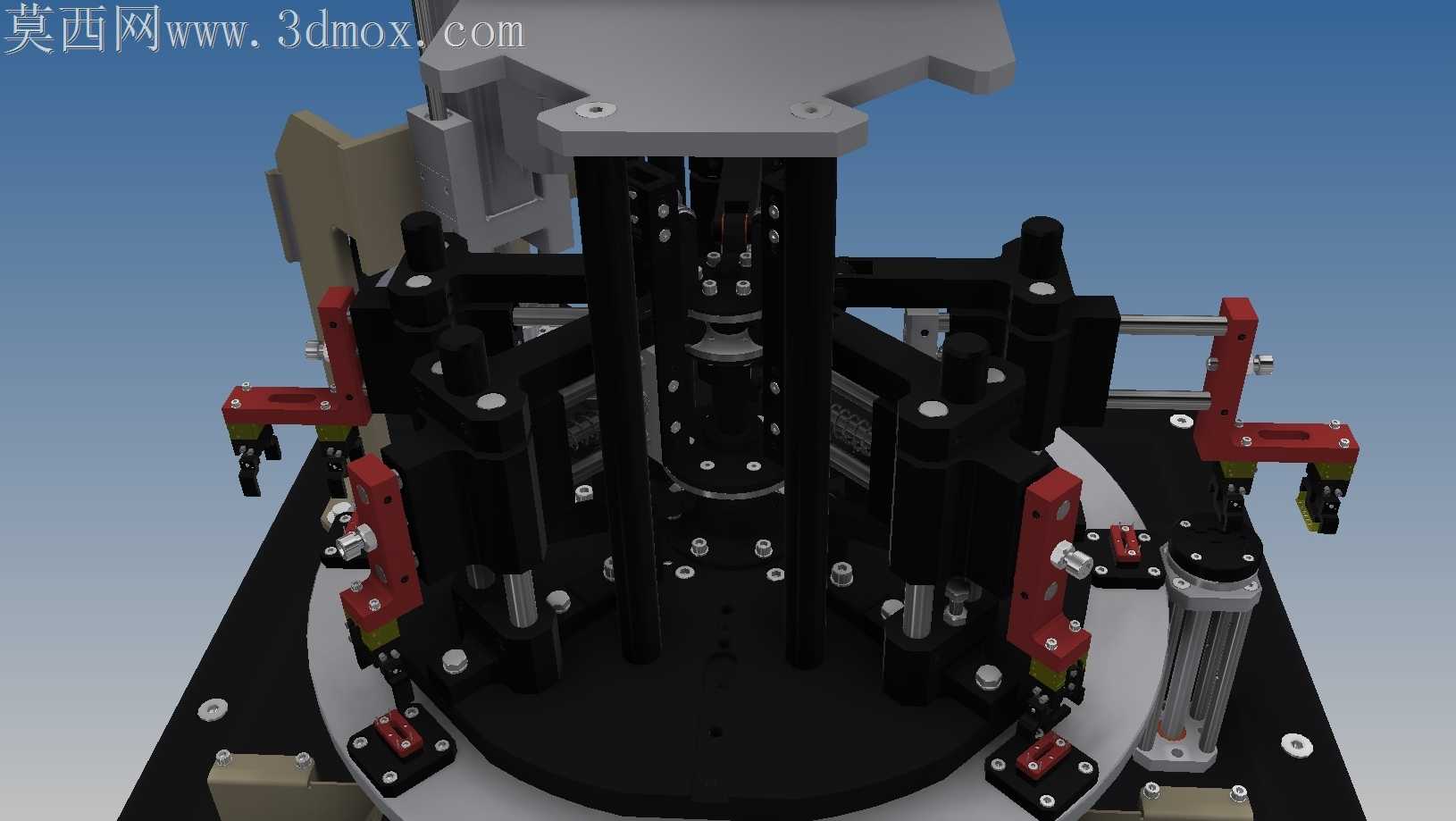

转盘上的工件定位座做了快换设计，每个定位座用两个销钉和一颗螺丝固定，换产的时候只需要拧掉螺丝就能更换定位座，单工位换型时间不超过五分钟，适配多规格小批量的装配需求。最初设计的时候想把所有工位的执行件都装在转盘上方的固定支架上，后来算完支架的悬臂长度发现刚性不够，压装时支架会有0.08mm的形变，才把靠近压装工位的两个支撑立柱直接锁在机身底座上，缩短悬臂长度把形变量控制在0.02mm以内，满足压装的精度要求。
