异径管路分支连接结构设计方案

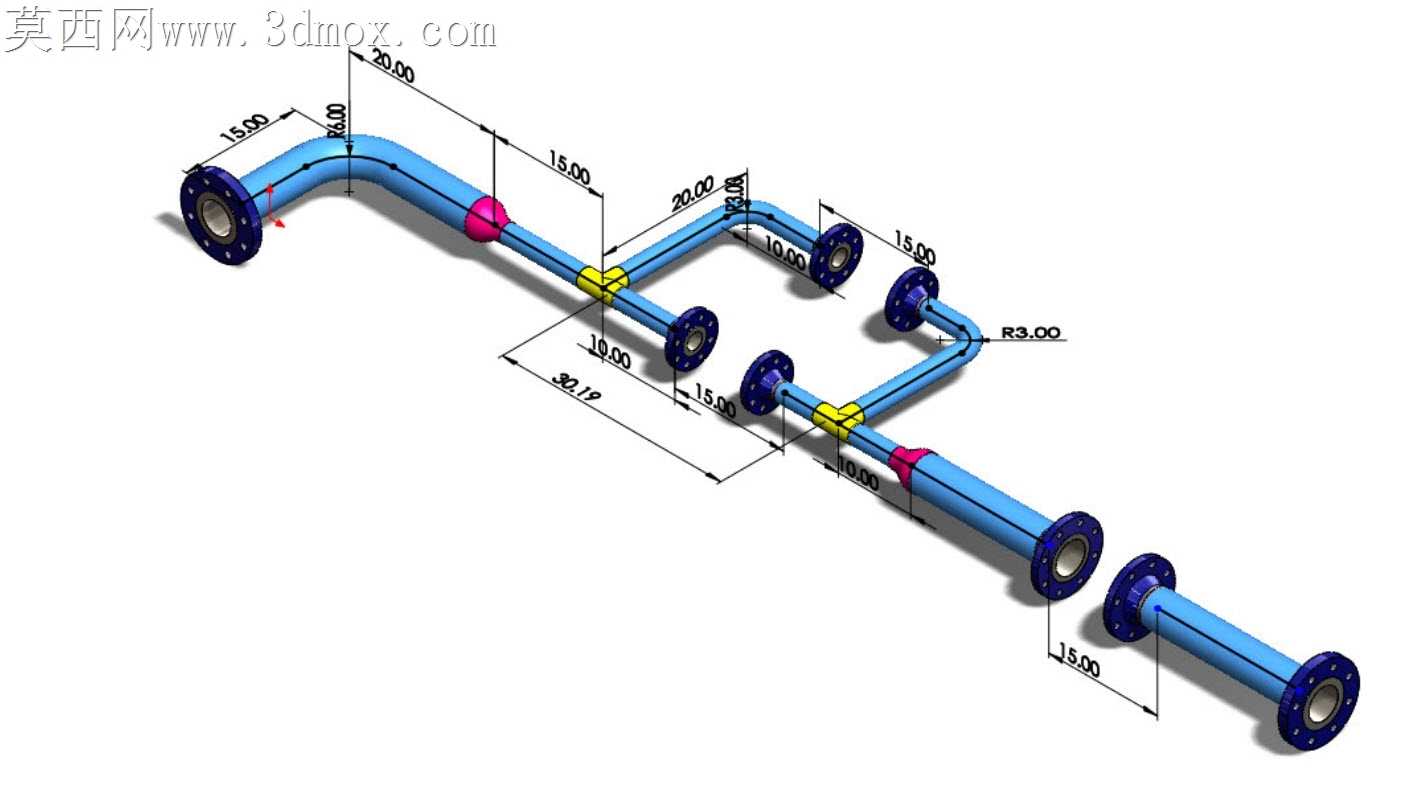

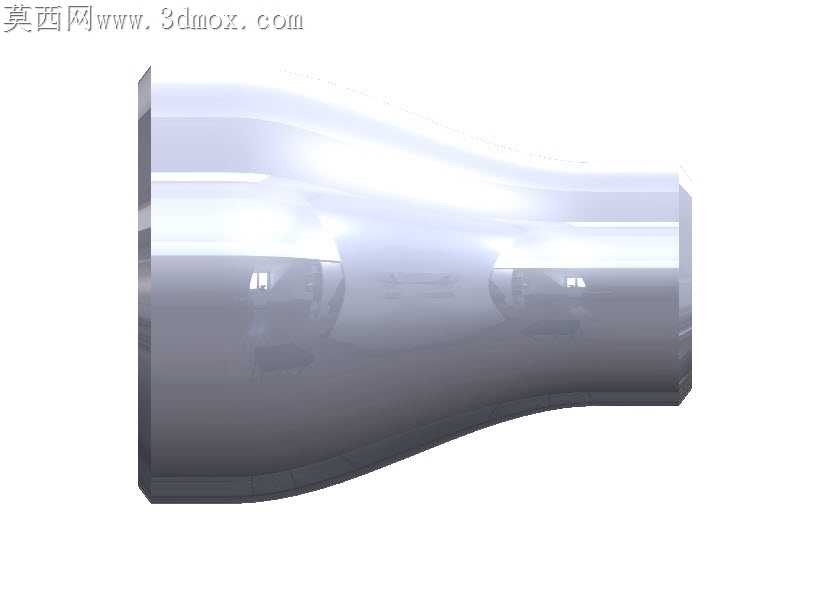

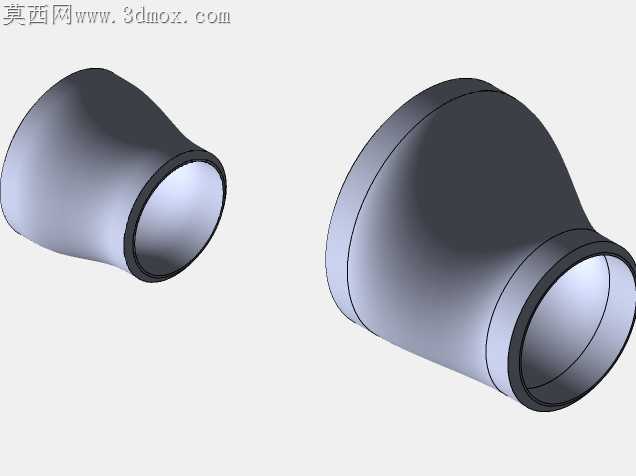

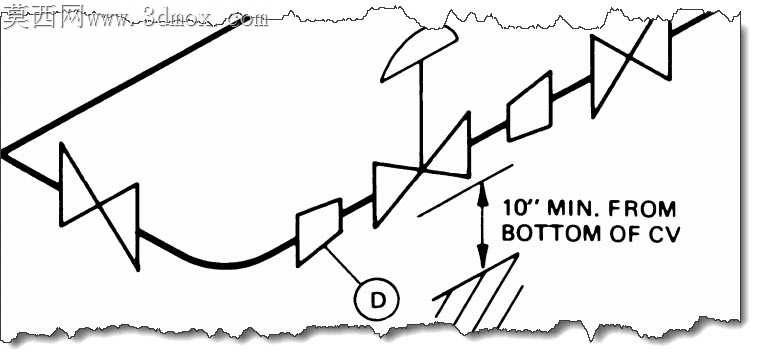

现场管路铺设最容易踩的坑，就是异径衔接处的流道突变引发的紊流振颤，很多新手布线时只盯着通径匹配，忽略了变径位置和弯头、三通的间距要求，投用后短时间内就会出现法兰密封面渗漏、管卡松动的问题。这套异径管路的排布，特意把所有变径节点都设置在距离弯头三倍管径以外的位置，避免流体转向和通径变化的扰动叠加，哪怕是输送含少量杂质的流体，也不会在变径处形成淤积死角。法兰端的密封面预留了0.8mm的凸台加工余量，现场配焊时不会因为焊接热变形导致密封面翘曲，配对法兰时不用额外刮研就能保证密封性能。分支管路的走向全部采用大曲率圆弧折弯，没有直角急转结构，流体在分支处的压损比直角三通结构低四成左右，长距离输送时能降低泵组的输出负载。不同通径的管段衔接处，变径段的锥度控制在1:4的合理区间，既不会因为锥度过缓浪费管材，也不会因为锥度过陡加剧流道扰动。管路上的固定管卡位置全部避开了焊缝和变径接缝，每段管的两个支撑点间距严格匹配管材的挠度特性，充压运行时不会出现管段下垂拉扯法兰的情况。走线时特意把所有分支接口都朝向便于操作的方位，后期加装阀门、仪表时不用额外改动管架，甚至预留了后续扩展支路的接口位置，不用切割原有管路就能完成扩容。折弯处的圆弧半径统一设置为三倍管外径，弯管加工时不会出现管壁减薄超差的问题，冷弯加工就能成型，不用定制专用弯头配件，现场施工的材料成本能压到最低。所有法兰的螺栓孔都采用跨中排布，安装时不会出现螺栓对位偏差，哪怕是高空作业也能快速完成法兰对接，不用反复调整管段角度。
