mgn12直线轨道脉冲激光调节保持架

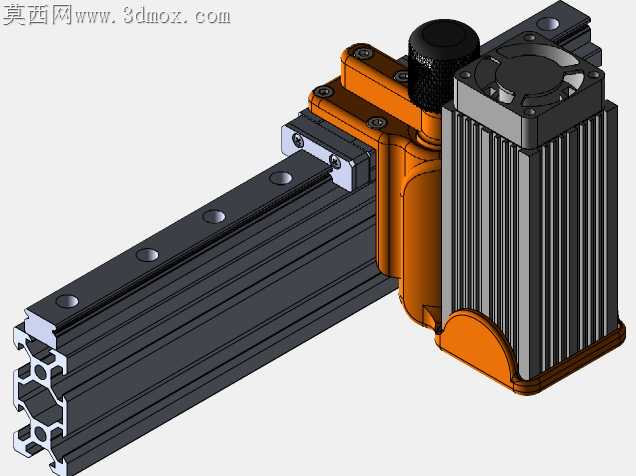

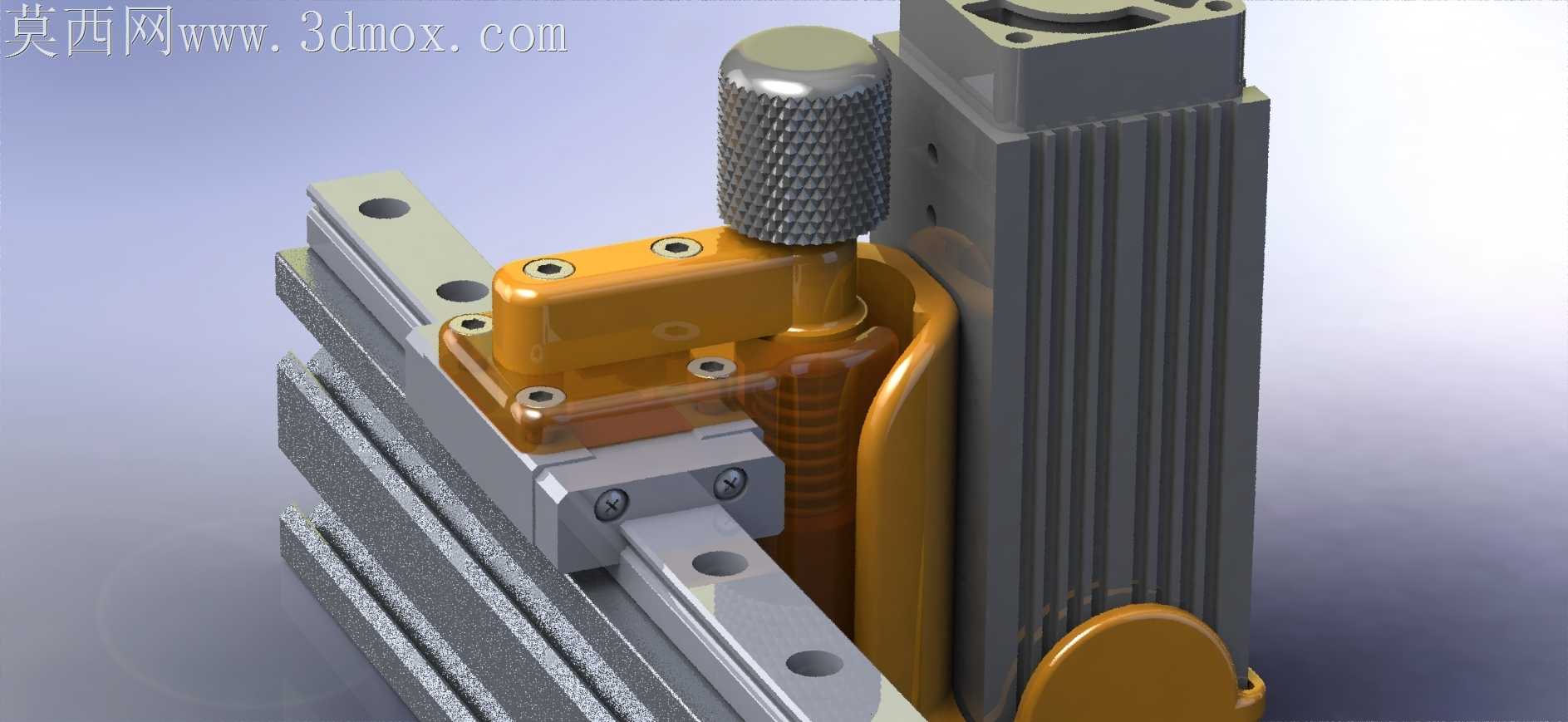

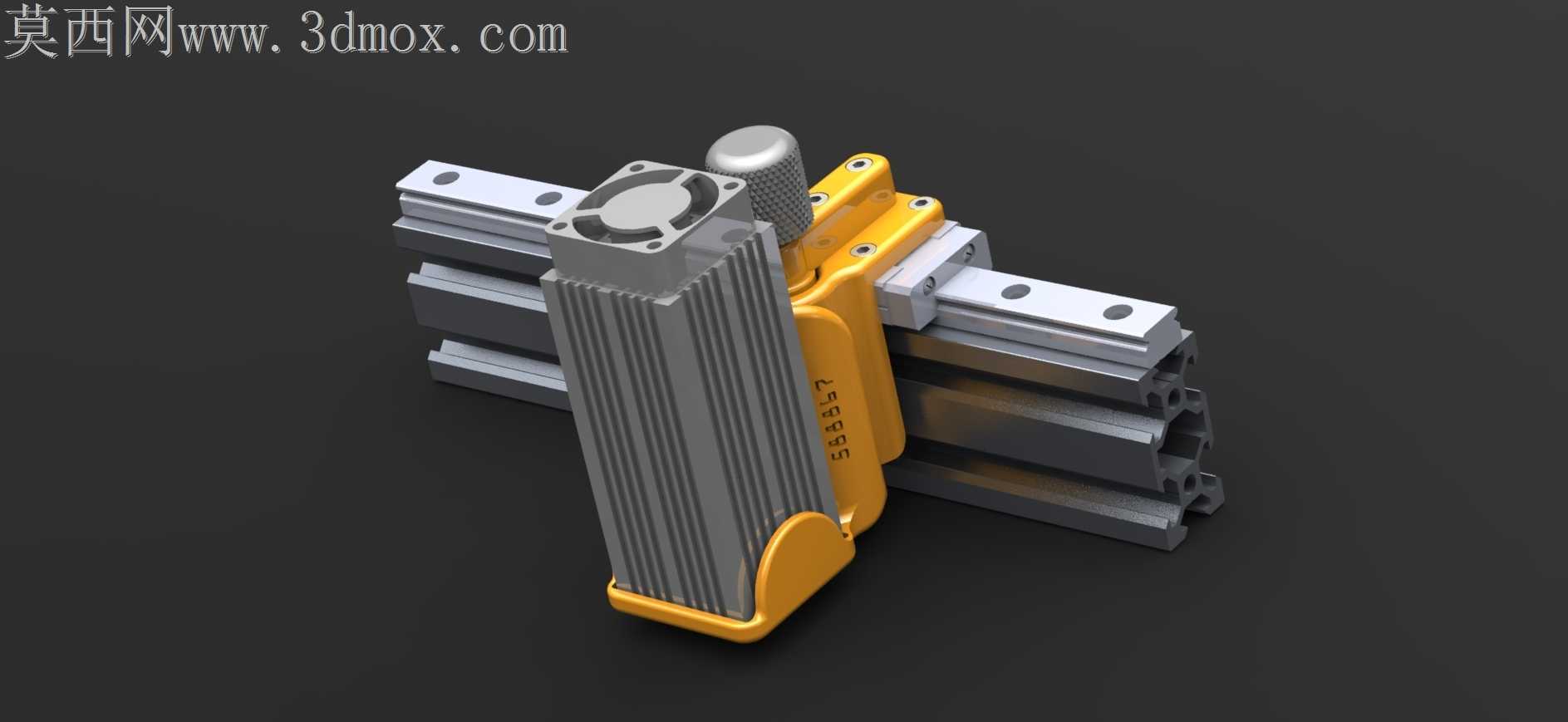

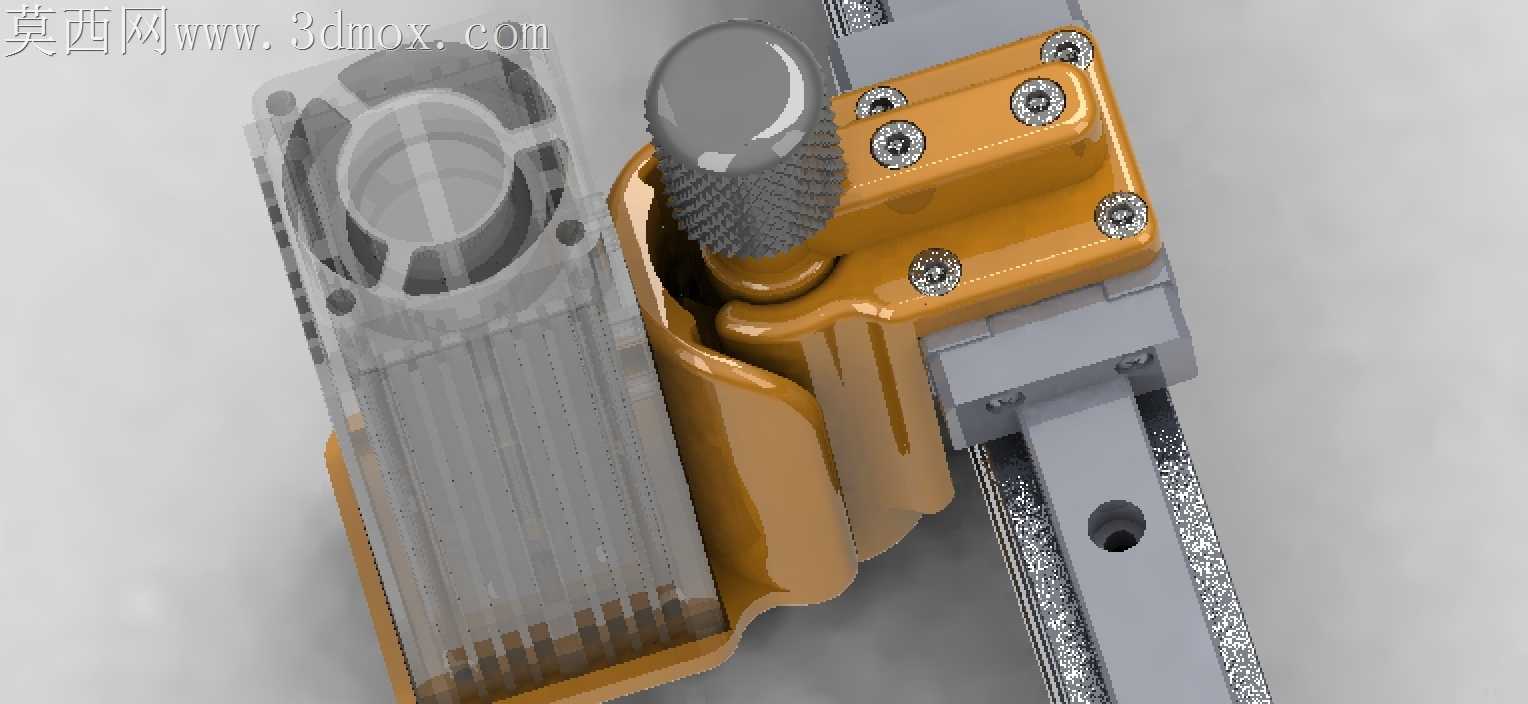

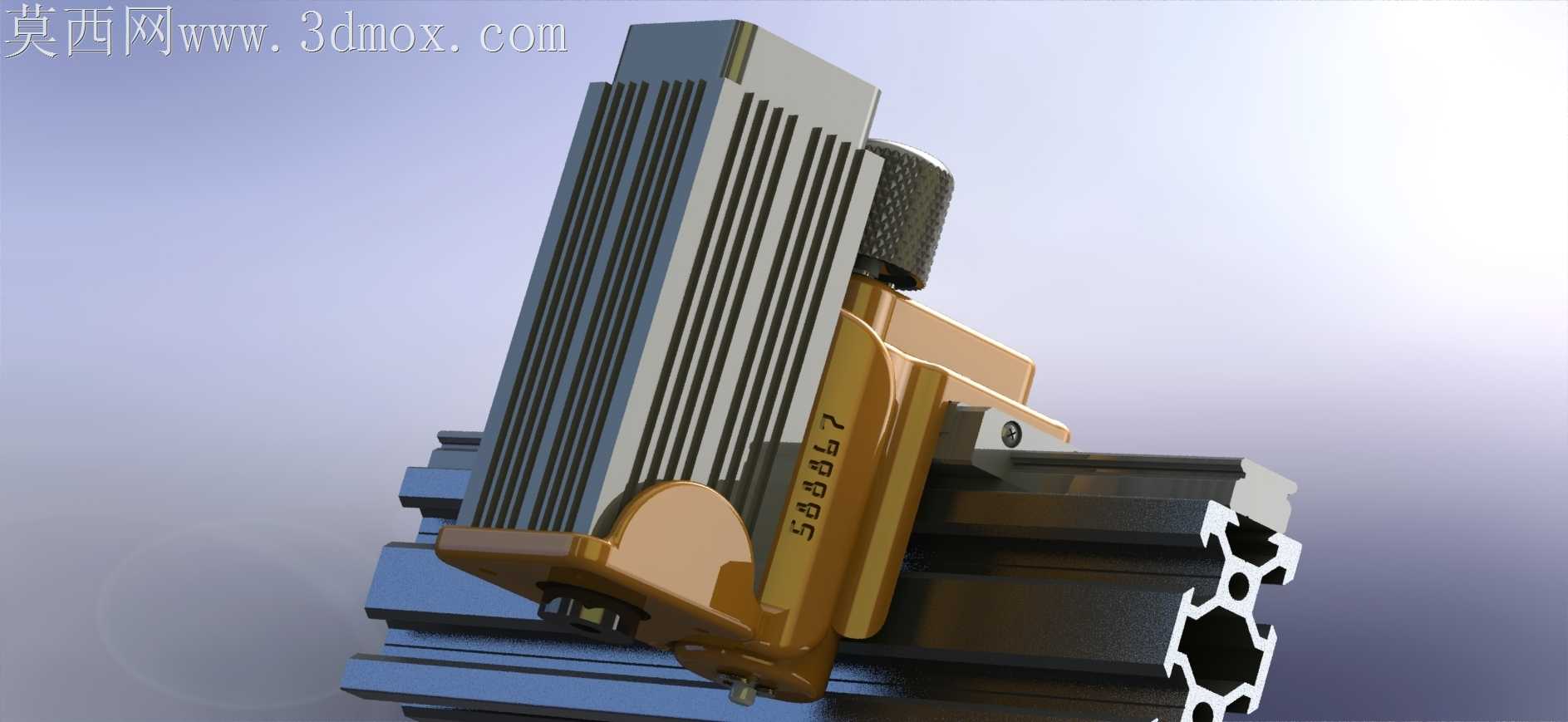

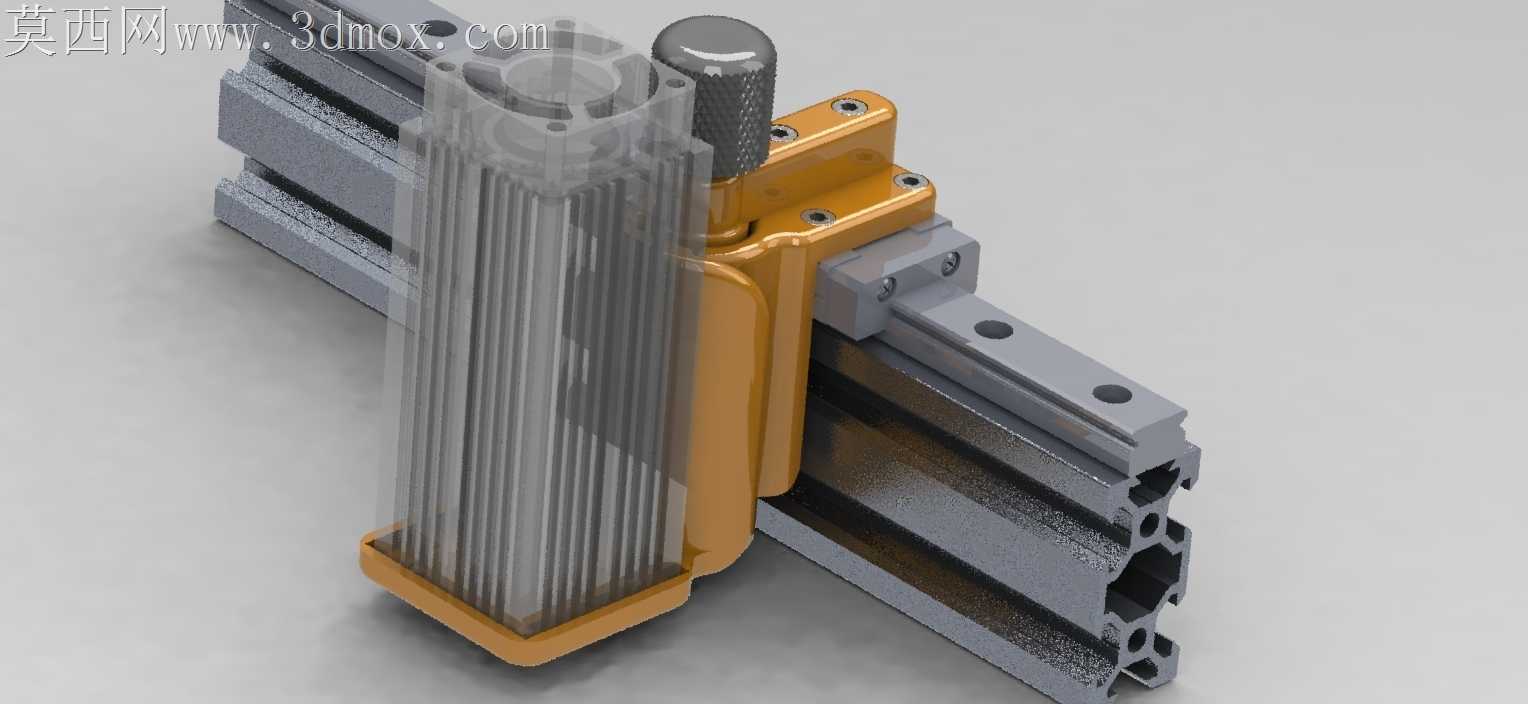

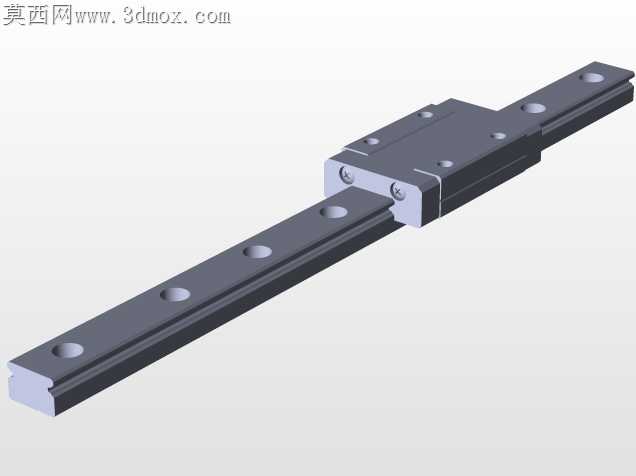

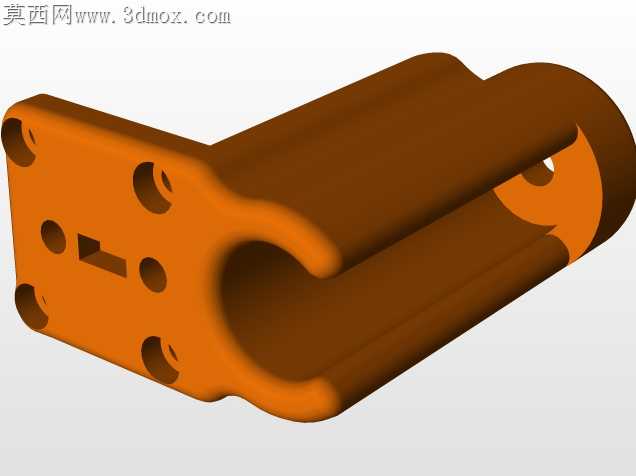

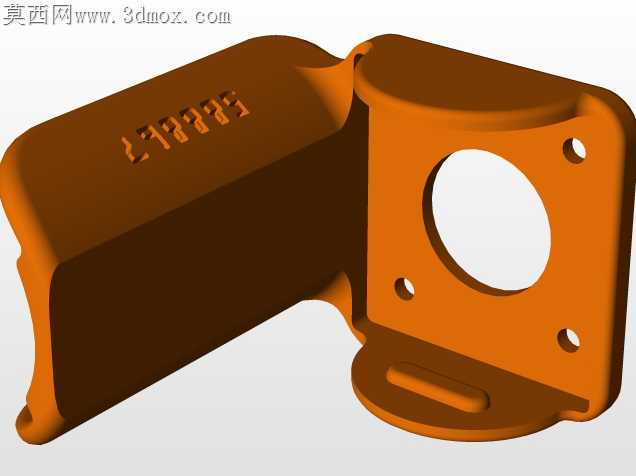

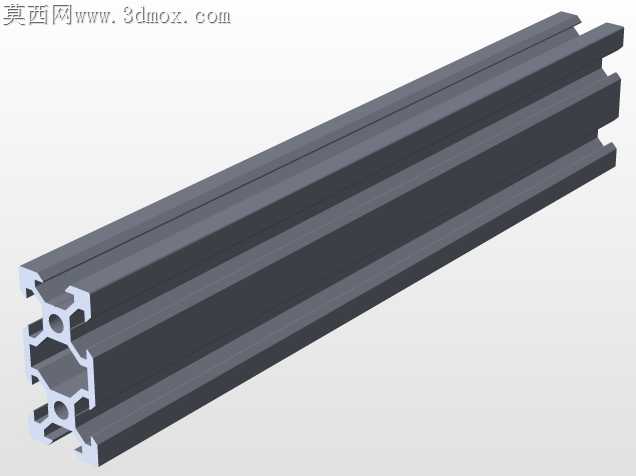

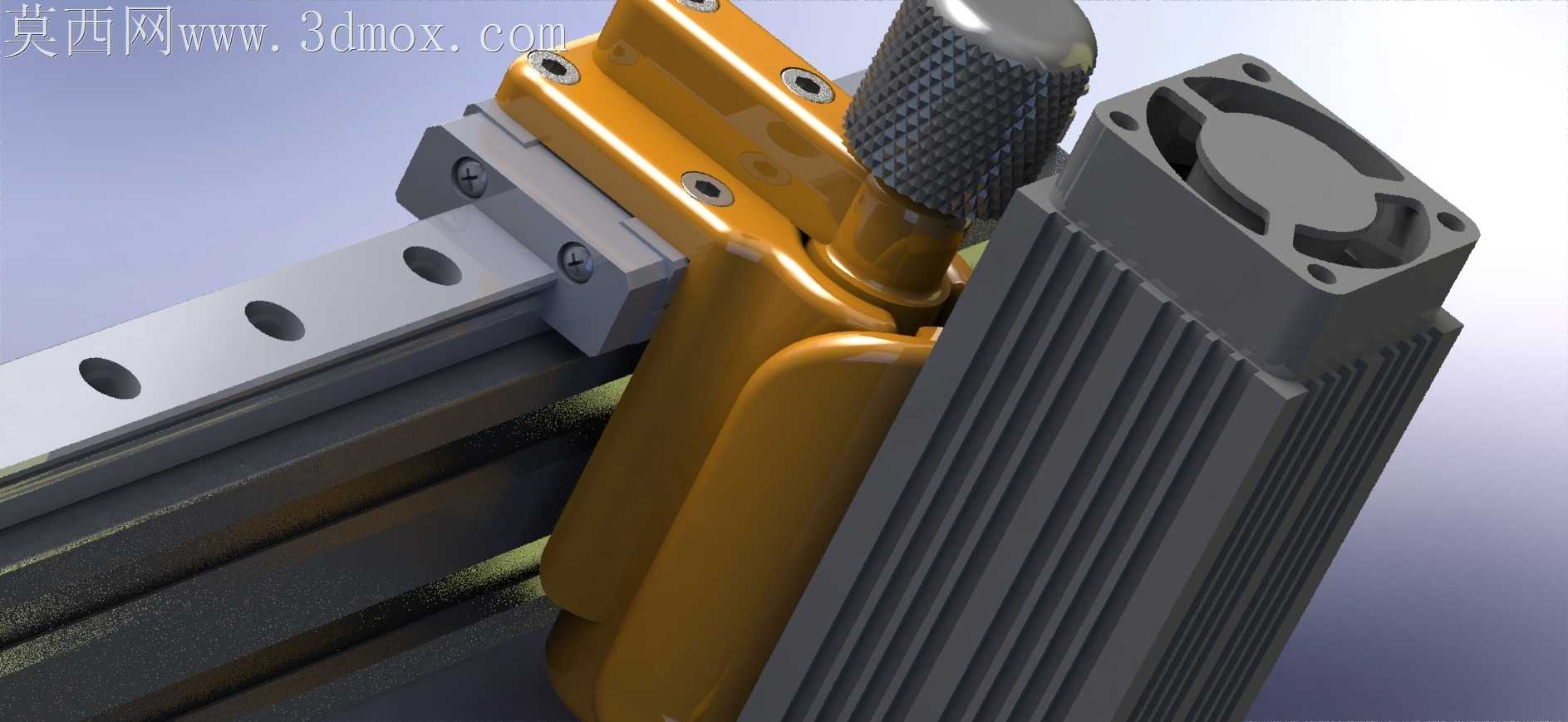

小型激光加工工位常遇到的痛点，是轻载直线轨道上的激光头固定架容易出现调焦卡顿、锁紧后偏移的问题，尤其是25毫米行程的手动调焦结构，很多常规设计要么调焦阻尼不均，要么夹持力不足，加工时受设备振动影响出现焦点漂移，切出来的工件边缘毛糙、深度不均。这款保持架在结构优化上做了很落地的取舍，没有盲目追求轻量化做薄壁镂空，反而在激光头夹持位做了局部加厚的抱紧结构，抱紧缝的宽度控制在0.8毫米，既保证锁紧时的形变余量足够抱紧激光头外壳，又不会因为缝宽过大导致锁紧后激光头轴线出现偏斜。和直线导轨配合的滑块连接位，做了嵌入式的定位凸台，凸台高度刚好卡入滑块的安装槽内，装配时不需要反复打表找正，凸台和槽的配合公差选了H7/g6，既不会因为过紧导致装配时敲坏铝型材表面的氧化层，也不会因为间隙过大出现滑动时的旷量。调焦旋钮的位置特意做了偏心避让，旋钮下方的手拧纹路做了分段式的防滑槽，不是满圈的滚花，戴薄劳保手套操作时也不会打滑，调焦的阻尼来自侧面的聚四氟乙烯阻尼片，不是直接靠金属件摩擦，长时间使用也不会出现金属磨屑掉落到导轨面上，卡滞滑块的滚动体。和铝型材连接的固定座做了下沉式的螺丝孔，螺丝锁紧后头部完全埋入座体内部，不会突出表面刮到操作人员的袖口或者加工线材，固定座和型材接触的面做了0.02毫米的浅凹槽，贴一层薄的丁腈橡胶垫就能抵消型材表面的轻微不平整，锁紧后不会因为型材的制造公差出现架体倾斜。激光头侧面的走线槽做了圆弧过渡，没有尖锐的直角棱边，线材弯折时不会被棱边割破绝缘层，走线槽的宽度刚好容纳常用的激光供电线和信号线，不会因为槽过宽导致线材在里面晃动，也不会因为槽过窄穿线困难。顶部散热风扇的安装位做了四个带导向锥的安装柱，风扇对准后稍微一压就能卡入螺丝孔，不需要用手扶着风扇拧螺丝，安装柱的高度刚好让风扇和激光头的散热铝座之间留2毫米的间隙，既不会因为间隙过大降低散热效率，也不会因为间隙过小风扇转动时蹭到散热片产生异响。架体的所有外露棱边都做了C0.5的倒角，没有锋利的飞边，装配和调试时不会划手，受力集中的拐角处做了小半径的圆角过渡，没有应力集中的尖角，长时间受振动也不会出现疲劳开裂的问题。
