自锁式钢板起重吊钳三维结构设计

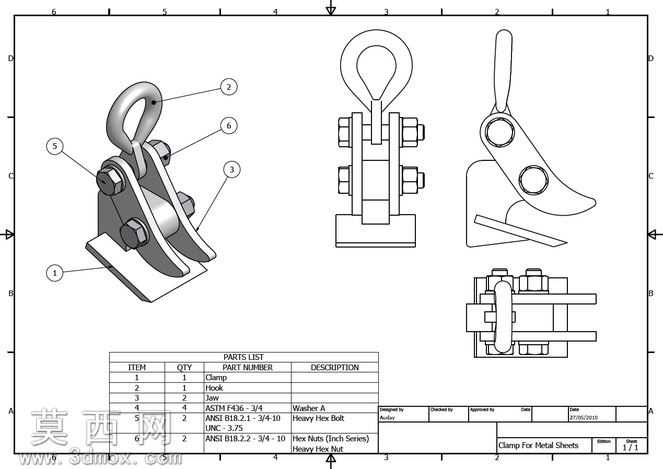

本作品为自锁式钢板起重钳的三维参数化设计模型，建模过程严格遵循机械吊装工具的设计规范与实际使用工况需求，采用自底向上的装配建模思路完成整体结构搭建。建模阶段首先完成各个独立零件的特征构建：针对钳体主体结构，通过草图绘制钳口的咬合齿形轮廓、铰接孔位基准、吊环连接座的安装面，采用拉伸、切除、倒角、圆角等基础特征完成基体成型，对钳口咬合区域做局部网格细化处理，保证齿形结构的受力合理性；针对吊环零件，采用扫描特征完成环形曲面的顺滑过渡，对吊环与销轴的配合面做同轴度约束的基准对齐，保证起吊过程中吊环可灵活转动无卡滞；针对铰接销轴、锁紧螺母、垫片等标准件，调用对应标准规格的参数化特征库完成匹配，对螺纹结构采用装饰螺纹线简化处理，在保证装配关系准确的前提下优化模型运行性能。装配阶段严格按照实际装配顺序添加配合约束：首先将固定钳身与底座做固定约束，依次装入活动钳臂、锁紧凸轮板、铰接销轴，添加同轴心、重合、角度限位等配合关系，模拟钳臂开合的活动行程，再装入吊环组件与锁紧连接件，添加机械配合中的铰链约束与限位角度参数，完整还原起重钳在起吊时的自锁动作逻辑。材质与渲染环节根据零件实际用材分配材质属性：钳体、钳臂等受力结构件分配高强度合金结构钢材质，调整金属粗糙度参数模拟锻造表面的哑光质感，对销轴、螺母等标准件分配调质处理钢材材质，添加轻微的金属反光效果，对钳口咬合齿面做表面淬火的材质区分，通过调整表面硬度对应的纹理参数体现工艺特征；渲染阶段采用工业产品展示的三点布光方案，主光源模拟车间吊装作业的顶光环境，补光消除结构死角的阴影，辅光突出金属零件的轮廓质感，背景采用纯白工程图背景，同时搭配多视角工程视图标注各零件的装配序号，配套生成零件明细表标注各零件的名称、数量、规格参数。设计思路上核心围绕起重钳的自锁功能实现，通过凸轮锁紧结构与钳口杠杆力臂的参数匹配，保证起吊过程中钢板重量越大、钳口咬合力越强的自锁特性，同时对钳口开合角度做合理限位，适配不同厚度钢板的吊装需求，整体结构无多余冗余设计，所有铰接位置均预留合理的装配间隙，符合实际机械加工与装配的工艺要求，模型完整还原了钢板起重钳从零件结构到装配动作、功能原理的全部细节，可用于起重吊具的结构展示、工艺讲解与二次优化设计参考。
