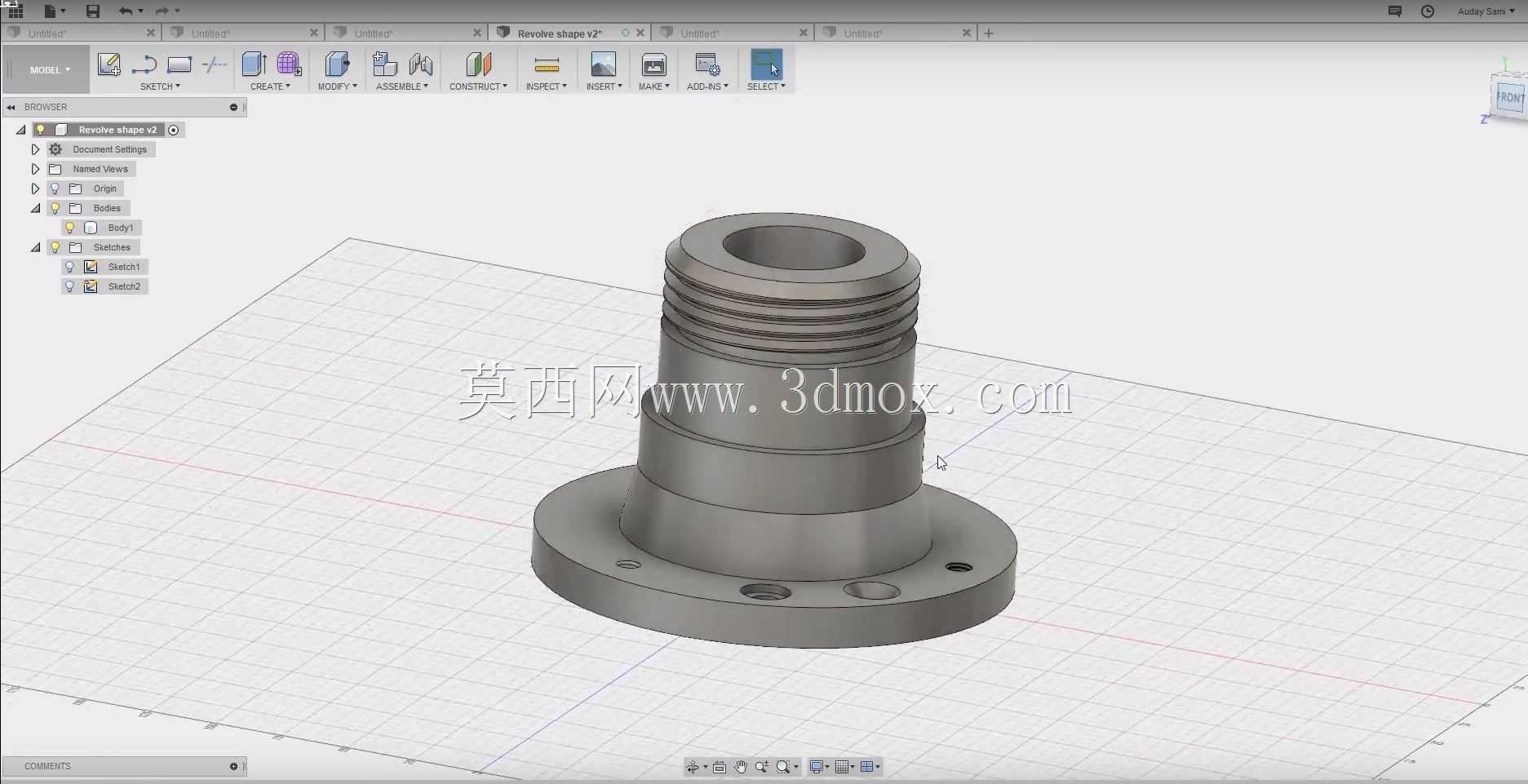

带法兰基座阶梯式中空轴套结构

　　这类带法兰基座的阶梯中空轴套，在常规轻工输送设备、小型液压执行机构、工装夹具的定位模组里应用十分广泛，很多一线做设备改造的结构工程师在做旋转工位设计时，都会优先选用这类结构做承载导向核心件。从实际使用场景来看，它既可以作为传动轴的滑动支撑衬套，也可以作为流体管路的过渡连接接头，底部的法兰盘直接通过端面均布的安装孔固定在设备安装面板上，不需要额外设计轴向定位的卡簧或者轴肩挡圈，安装时只需要保证法兰端面和安装面的平面度公差在0.02mm以内，就能避免工作时出现偏载磨损的问题。

　　从结构功能上拆解，整个零件采用阶梯式外圆设计，不同直径的轴段分别对应不同的配合需求：最靠近法兰的大直径轴段一般和设备的防尘端盖配合，中间轴段和支撑座内孔做间隙配合，最上端的小直径轴段用来安装传动齿轮或者同步带轮，内孔是全程贯通的等直径设计，既可以穿过传动轴做径向支撑，也可以通压缩空气、润滑油等介质，实现气路或者油路的内置排布，减少设备外部管路的杂乱布置。设计这类零件的时候，首先要确定的是内孔的直径公差，如果是做滑动衬套使用，内孔和传动轴的配合要选H7/g6的间隙配合，保证轴在内部转动时不会出现卡滞，同时间隙量控制在0.01-0.03mm之间，避免过大的间隙导致回转时出现径向跳动；如果是作为流体接头使用，内孔的粗糙度要达到Ra1.6以下，减少介质流动的阻力，同时在各阶梯轴段的衔接位置要设计1×45°的倒角，既方便安装时导入配合件，也能去除机加工产生的毛刺，避免装配时刮伤配合件的表面。

　　外形尺寸的边界设计上，底部法兰盘的外径一般要比最大轴段直径大20-30mm，保证安装时有足够的压紧面积，法兰厚度根据承载的轴向力大小调整，常规轻载工况下厚度取8-12mm就能满足强度要求，法兰上的安装孔要做沉头设计，让内六角螺栓安装后头部不高出法兰端面，避免和其他运动部件发生干涉。各阶梯轴段的长度要根据实际安装的配件宽度确定，要注意每个配合轴段的长度要比对应配合件的宽度小1-2mm，保证装配时配件能轴向顶紧，不会出现轴向窜动。很多新手工程师在建模这类零件的时候，容易忽略退刀槽的设计，实际上在每个阶梯轴段的衔接位置，都要设计宽度2mm、深度0.5mm的退刀槽，方便车削加工时退刀，也能让配合件的端面完全贴紧轴肩，避免因为轴根处的圆角导致配合件安装不到位。

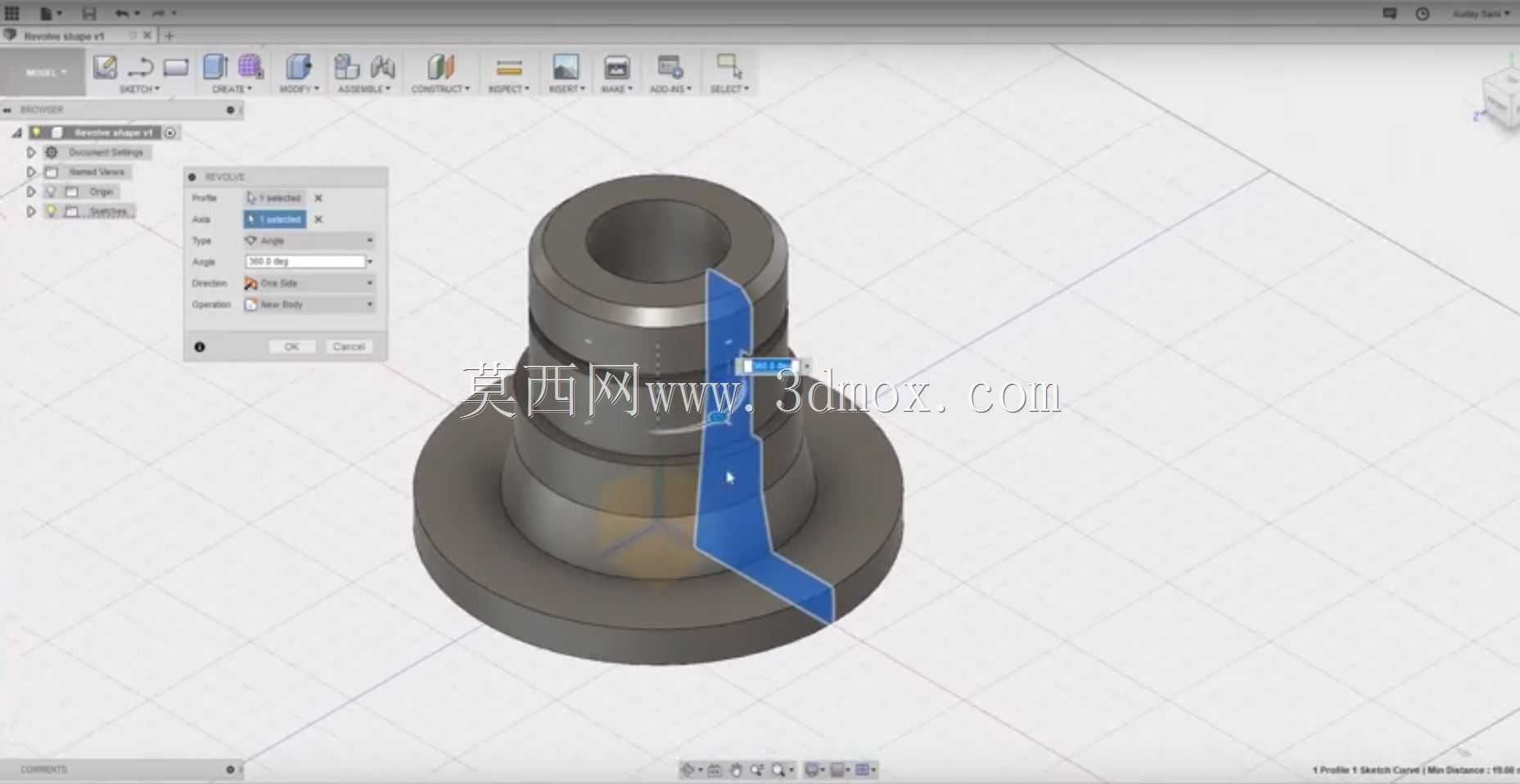

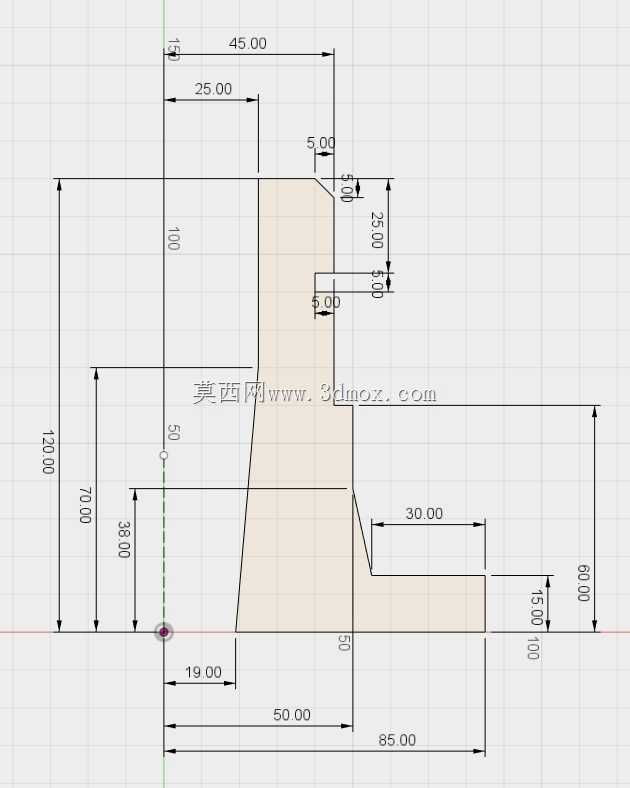

　　从实际工况的耐用性角度考虑，这类零件如果是做滑动支撑使用，一般会选用锡青铜或者耐磨铸铁材质，表面不需要额外做热处理；如果是作为传动连接件使用，会选用45号钢做调质处理，硬度达到HB220-250，配合表面做高频淬火提升耐磨性，内孔如果走介质的话还要做防锈氧化处理，避免长期接触流体出现锈蚀堵塞。在三维建模过程中，这类回转类零件优先采用旋转特征做主体建模，先绘制半截面的轮廓草图，标注好各段的直径、长度尺寸以及倒角、退刀槽的细节，绕中心轴线旋转360度生成主体，之后再添加法兰上的安装孔特征，安装孔采用圆周阵列的方式生成，要注意阵列的数量和孔距要符合对应螺栓的安装规范，比如M6的螺栓对应的安装孔直径要做6.5mm，孔中心所在的分度圆直径要保证螺栓安装时和轴段外壁留有足够的扳手空间。建模时还要注意所有的锐边都要做倒钝处理，除了安装导向用的倒角，其余非配合边都做0.2×45°的小倒角，避免零件加工完成后边缘锋利划伤装配人员。这类结构的零件虽然看起来结构简单，但是在设备里承担的作用十分关键，设计时如果尺寸公差或者配合选型出问题，很容易导致整个旋转工位出现卡滞、漏油、跳动超标的故障，所以建模时每一个尺寸的确定都要结合实际的装配需求和工况载荷来调整，不能只凭经验随意给定参数。
