U型带孔轴套连接支撑结构件

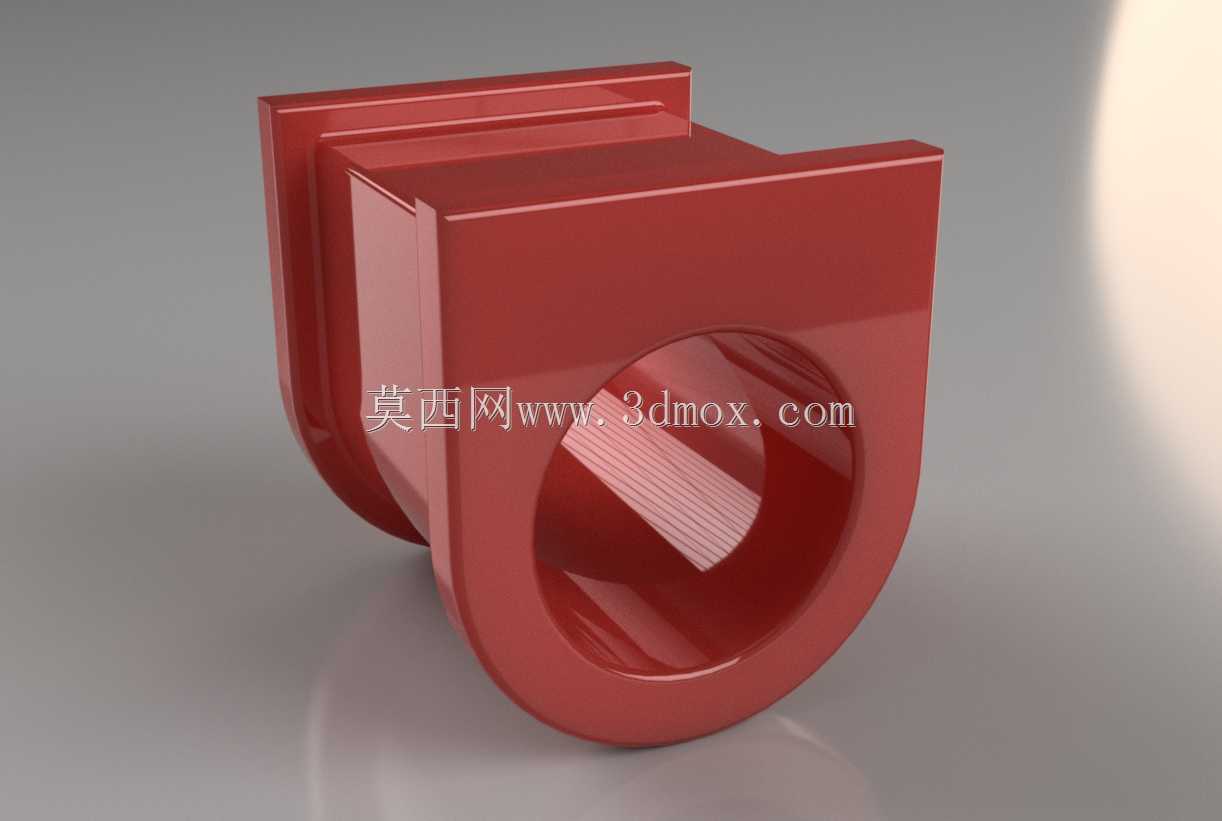

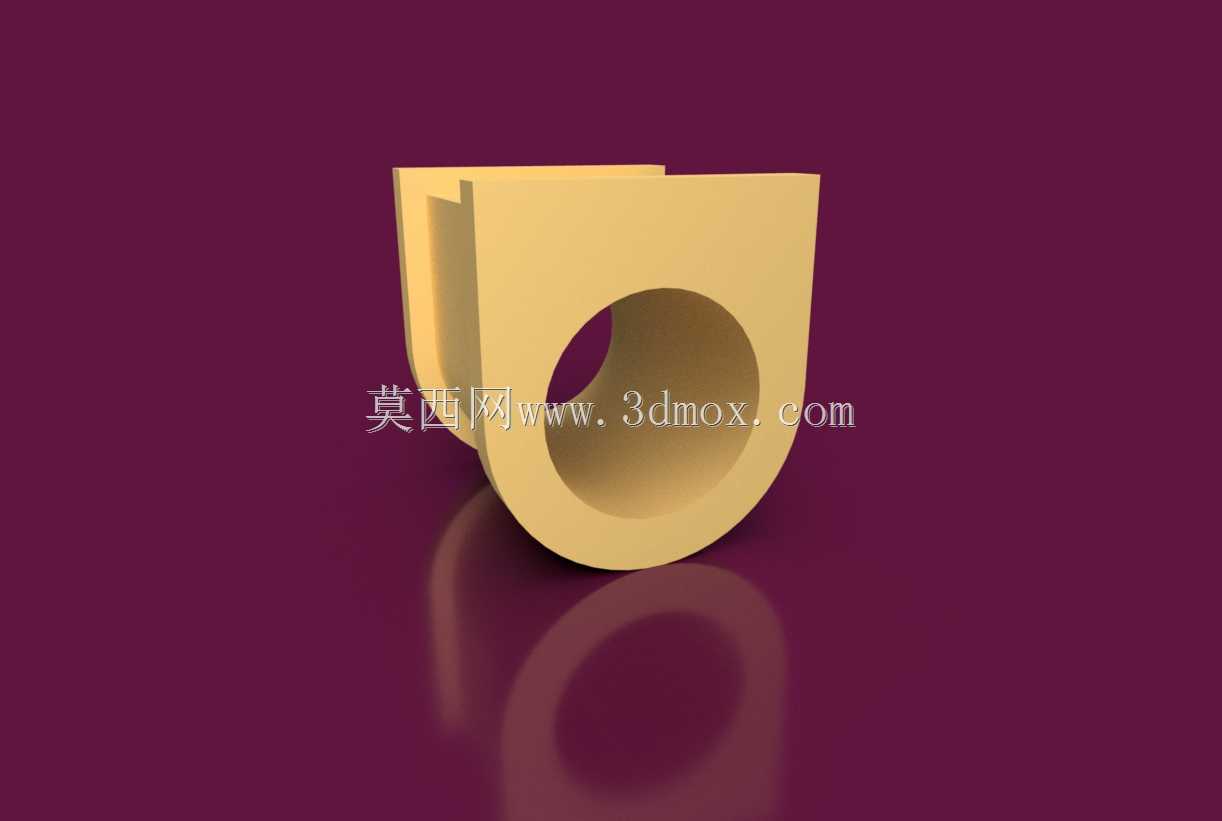

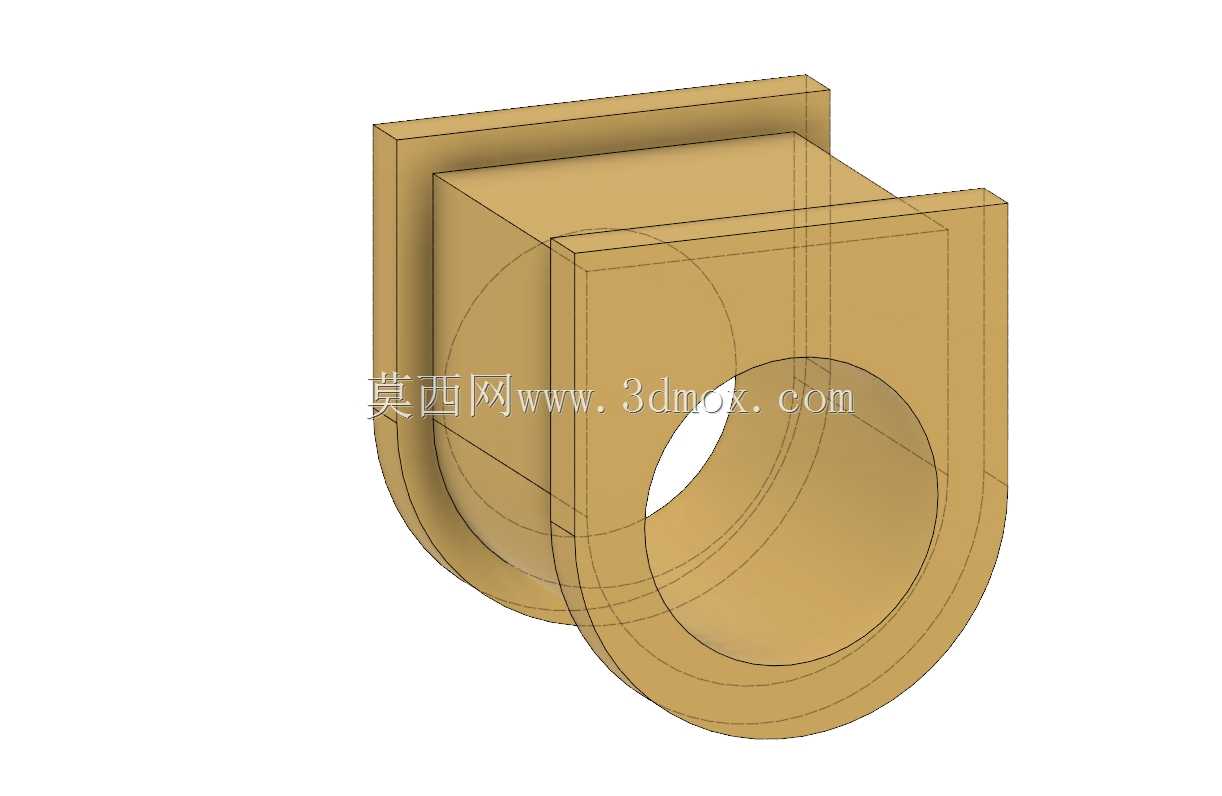

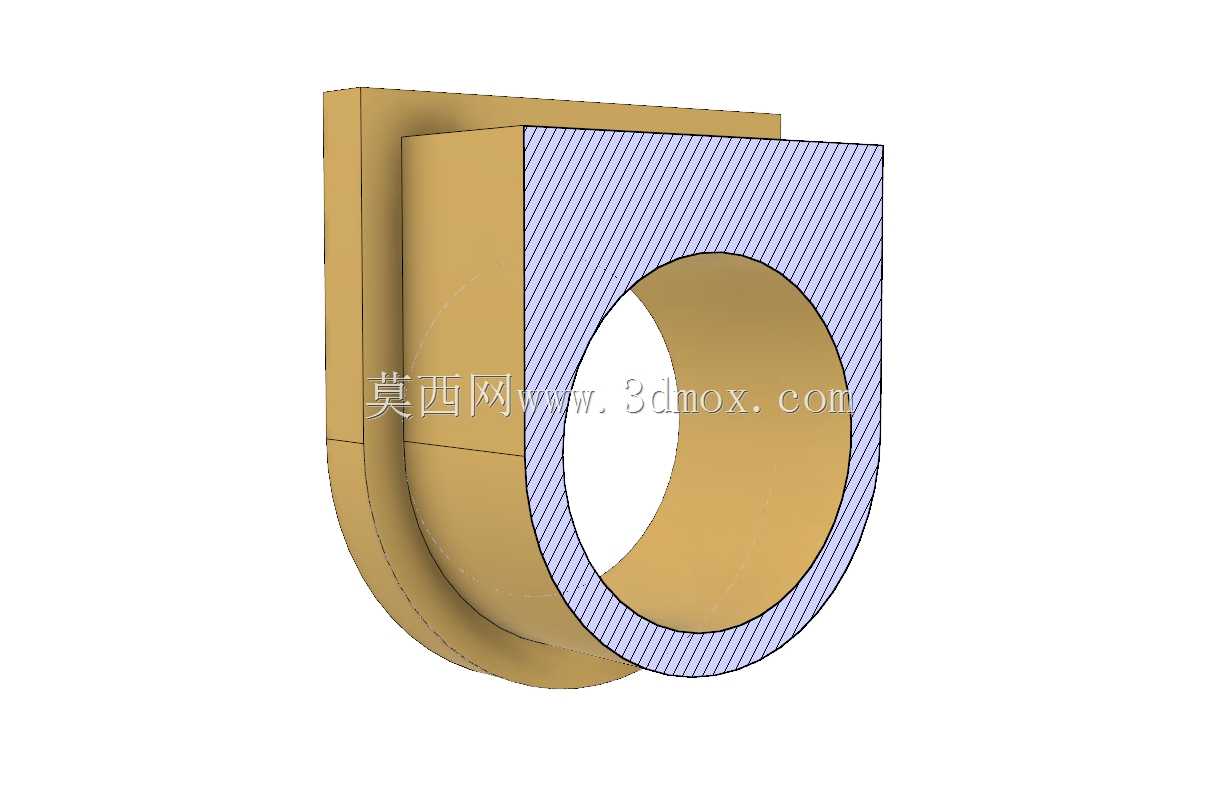

　　该U型带孔支撑构件常见于轻工输送设备、小型自动化生产线的铰接点位，作为轴类部件的承载连接座使用，日常工况下主要承受径向载荷与小幅轴向窜动带来的冲击力，部分应用场景中还需兼顾铰接部位的转动导向作用，避免轴件运行过程中出现偏磨、卡滞问题。从结构设计逻辑来看，构件采用U型开口式主体结构，外侧设置的双层凸台结构并非冗余设计，一方面是为了提升安装面的贴合平整度，抵消安装基面的平面度误差，另一方面凸台形成的限位台阶可以在安装时快速定位，无需额外加装定位挡圈即可限制构件沿安装面的横向滑移，减少装配环节的调整工作量。中部的贯通圆孔为轴件安装位，孔内壁做了等壁厚设计，经校核可满足常规工况下的载荷分布要求，孔口边缘做了微小倒角处理，

　　既可以去除机加工产生的毛刺，也能在轴件穿入时起到导向作用，避免硬装配刮伤轴件表面镀层。构件背部的平面为安装贴合面，整体平面度控制在合理公差范围内，可直接与设备机架的安装面贴合，无需额外加工调整垫。从安装边界来看，该构件的U型开口尺寸与中部孔径做了匹配设计，开口宽度略大于孔径，既保证轴件可以顺利嵌入安装位，也能限制轴件在非转动方向的位移量，避免运行过程中轴件从开口处脱出。构件整体壁厚分布经过受力优化，承载侧的壁厚略大于非承载侧，在保证整体结构强度的前提下尽可能控制构件自重，降低材料消耗。在实际应用中，这类构件常替代整体式轴套座使用，相比封闭式轴座，U型开口结构无需拆卸轴端的其他传动部件即可完成拆装更换，大幅降低设备维护的停机时间，

　　尤其适合需要频繁调整铰接点位、定期更换易损轴套的生产线场景。设计过程中需要重点关注U型根部的圆角过渡处理，若根部直角过渡会在载荷作用下产生应力集中，长期交变载荷作用下容易出现根部开裂问题，合理的圆角半径可以分散应力，提升构件的疲劳寿命。此外构件外侧的凸台厚度需要与配套的紧固件尺寸匹配，保证紧固件压紧后凸台不会出现压溃变形，同时凸台的分布位置要避开设备上的其他干涉部件，预留足够的扳手操作空间，方便现场装配人员完成紧固件锁紧作业。这类构件的材质通常根据使用工况选择，常规无腐蚀环境下采用工程塑料或铸铁材质即可满足使用要求，有重载或腐蚀工况的场景则会选用不锈钢或铸钢材质，不同材质的构件在尺寸公差设计上会做对应调整，比如塑料件需要预留一定的冷缩余量，金属件则需要根据配合要求选择合适的公差带。
