高精度阶梯式传动轴结构设计方案

　　在各类旋转传动设备的结构体系中，阶梯轴是承担扭矩传递、支撑旋转部件的核心基础零件，其结构设计的合理性直接决定整套传动机构的运行稳定性与服役寿命。这类阶梯变径的轴类结构，广泛应用于中小型减速设备、精密机床进给单元、轻工机械传动辊组、小型动力输出模组中，不同直径的轴段分别承担不同的功能定位，从结构根源上解决了等直径轴在零件定位、装配限位、载荷承载方面的诸多局限。

　　从实际工程应用的场景来看，这类阶梯轴通常作为传动链路的中间承载构件，一端可通过键槽结构连接动力输入侧的带轮、齿轮或者联轴器，中间的变径轴肩可作为轴承、传动齿轮、定位套的安装基准面，另一端则可对接输出侧的执行部件，实现旋转动力的稳定传递。轴段的直径变化并非随意设计，每一处轴肩的高度都经过载荷校核：承载传动件的轴段直径根据传递扭矩的大小计算最小截面尺寸，安装轴承的轴段直径匹配标准轴承的内孔尺寸系列，轴肩的过渡圆角则根据应力集中系数进行优化，避免长期交变载荷作用下在变径位置产生疲劳裂纹。

　　设计这类阶梯轴时，首先要明确整套传动系统的安装边界：轴的总长度需要适配设备箱体内部的轴向安装空间，两端轴头的伸出长度要匹配外接部件的装配深度，避免出现装配干涉或者连接长度不足的问题。轴上的每一段直径都对应明确的装配需求：用于安装滚动轴承的轴段公差采用基孔制过渡配合，保证轴承内圈与轴的同步旋转，同时避免过盈量过大导致轴承预紧过载；安装传动齿轮的轴段设置平键槽，键槽的宽度、深度都遵循标准键的尺寸规范，键槽的位置避开轴的最大应力截面，降低应力集中对轴体强度的影响；轴的端面设置中心孔，作为轴类零件车削、磨削加工时的定位基准，也方便后期设备维护时的轴体拆卸。

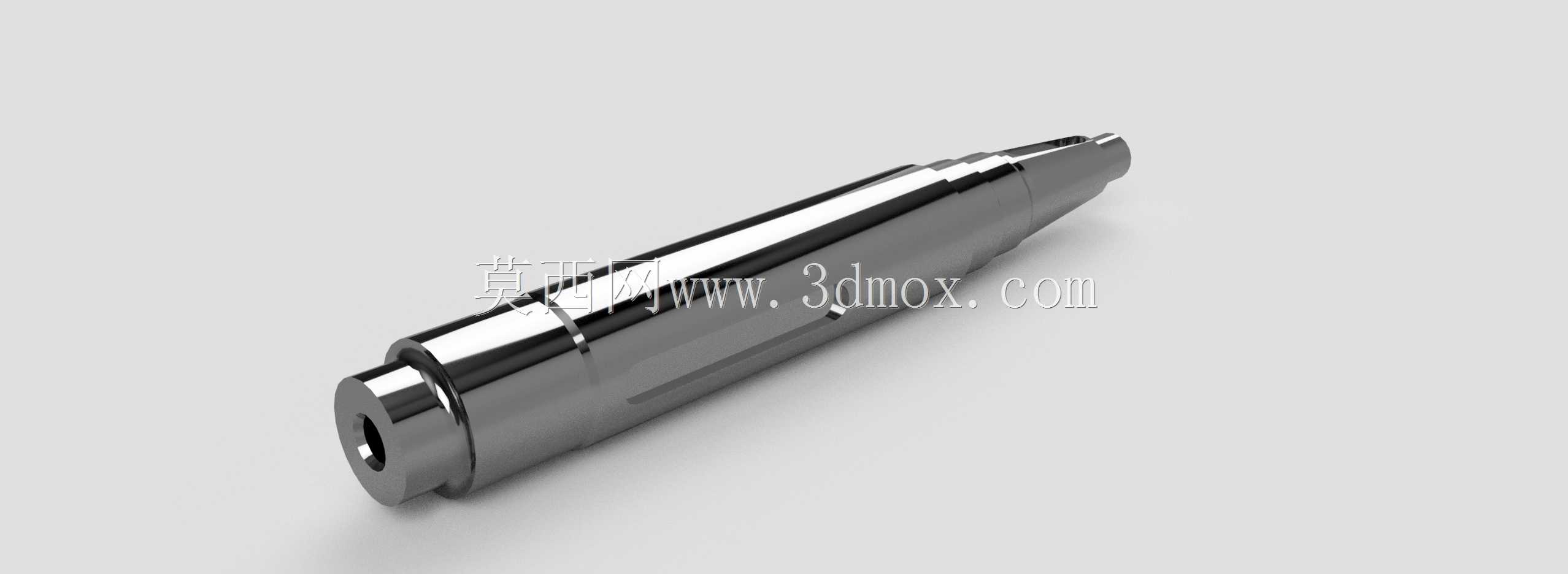

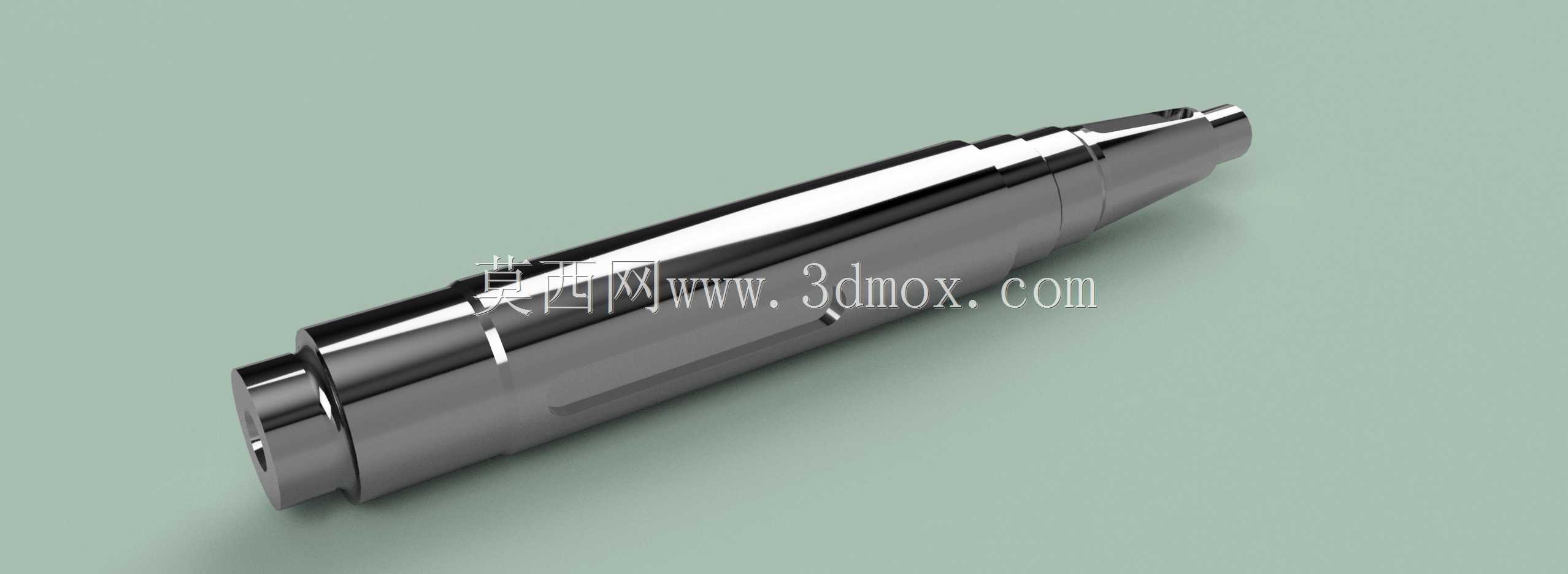

　　从外形结构来看，轴体表面的粗糙度根据不同轴段的功能做差异化设计：与轴承、齿轮配合的轴段表面粗糙度要求更高，减少配合面的磨损，延长零件的更换周期；非配合的轴段表面则适当降低粗糙度要求，在满足使用需求的前提下控制加工成本。轴端的倒角设计既方便装配时零件的顺利导入，也去除加工后的锐边，避免装配过程中划伤操作人员或者配合零件的表面。部分轴段上设置的环形退刀槽，是为了满足磨削加工、螺纹加工时的退刀需求，保证配合面的加工长度达到设计要求，同时也可作为密封件的安装位置，防止传动箱体内的润滑油泄漏。

　　在实际选型与建模过程中，这类阶梯轴的结构需要适配整套传动系统的载荷特性：如果设备存在频繁正反转、冲击载荷的工况，轴肩的过渡圆角会适当加大，同时选用综合力学性能更好的材料，提升轴体的抗冲击能力；如果是用于高速旋转的工况，轴的各段同轴度、圆柱度形位公差会提出更高要求，减少高速运转时的径向跳动，降低设备运行的振动与噪音。轴上的定位轴肩高度需要严格控制，既要保证对安装零件的可靠轴向定位，又不能过高导致轴承等零件拆卸困难，通常轴肩的高度不超过轴承内圈的厚度，方便后期维护时使用拉马拆卸轴承。

　　这类阶梯轴的三维建模过程，需要严格遵循机械加工的工艺逻辑：先绘制轴的回转截面轮廓，通过回转特征生成轴的基础实体，再依次加工键槽、退刀槽、倒角、中心孔等细节特征，每一处特征的尺寸都要匹配对应的标准件参数，保证后续装配时标准件能够顺利安装。建模时需要特别注意各轴段的同轴度约束，避免建模误差导致后续生成的工程图出现尺寸偏差，影响实际加工的精度。对于需要进行热处理的轴类零件，建模时不需要额外体现热处理层结构，但需要在工程标注中明确热处理的硬度要求，保证轴的表面耐磨性与芯部韧性匹配使用需求。

　　在设备装配环节，阶梯轴的装配顺序通常遵循从中间向两端的原则，先将中间位置的传动件、定位套安装到位，再依次安装两侧的轴承、密封件、端盖等部件，装配过程中避免使用铁锤直接敲击轴体表面，防止轴面产生损伤或者变形。装配完成后需要手动盘动轴体，检查旋转是否顺畅，有没有卡滞或者异响，确认轴的轴向间隙在设计要求范围内，避免运行过程中出现轴窜动或者轴承过热的问题。
