多安装位异形连接支架结构设计

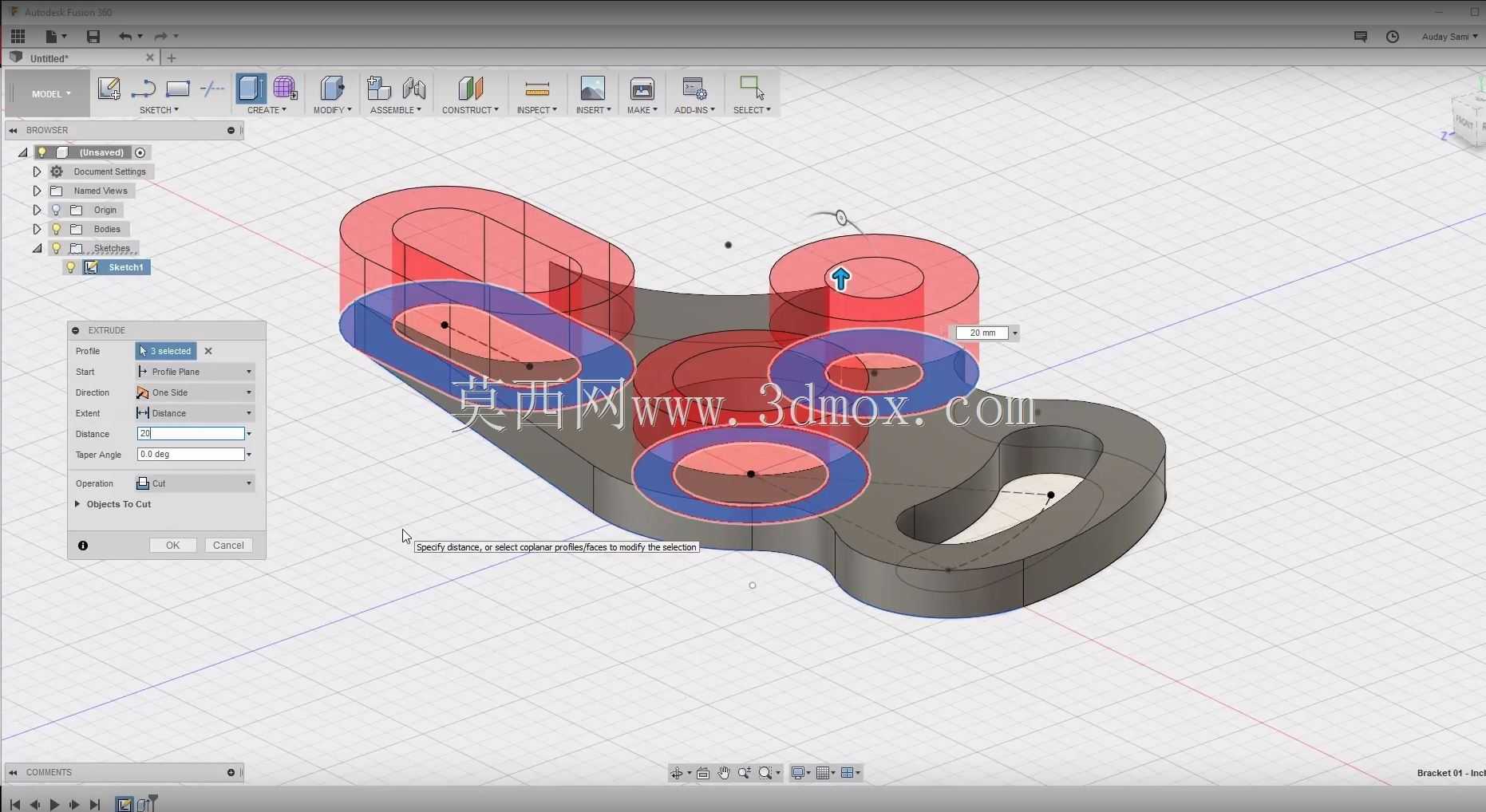

　　这类异形连接支架多应用在轻工自动化输送线、小型专用设备的辅件挂载场景中，核心作用是在空间受限的安装区域内，实现不同轴系部件、传感元件或小型执行机构的跨位置固定，替代传统拼接式安装板带来的累计公差问题，同时减少装配环节的紧固件数量。从结构设计逻辑来看，整个零件采用一体化铣削成型思路，没有额外的拼接焊缝或装配接缝，避免了多件组合带来的刚度衰减问题。零件上分布的三组同轴孔系分别对应不同的安装需求：左侧腰型孔组用于适配安装基准存在小幅偏差的场景，可实现沿腰型长度方向的位置微调，补偿机架焊接或型材拼接带来的安装误差；中部大直径同轴孔为核心承载位，用于穿过传动轴或安装带座轴承，孔周的环形凸台做了加厚处理，提升孔位的抗挤压能力，

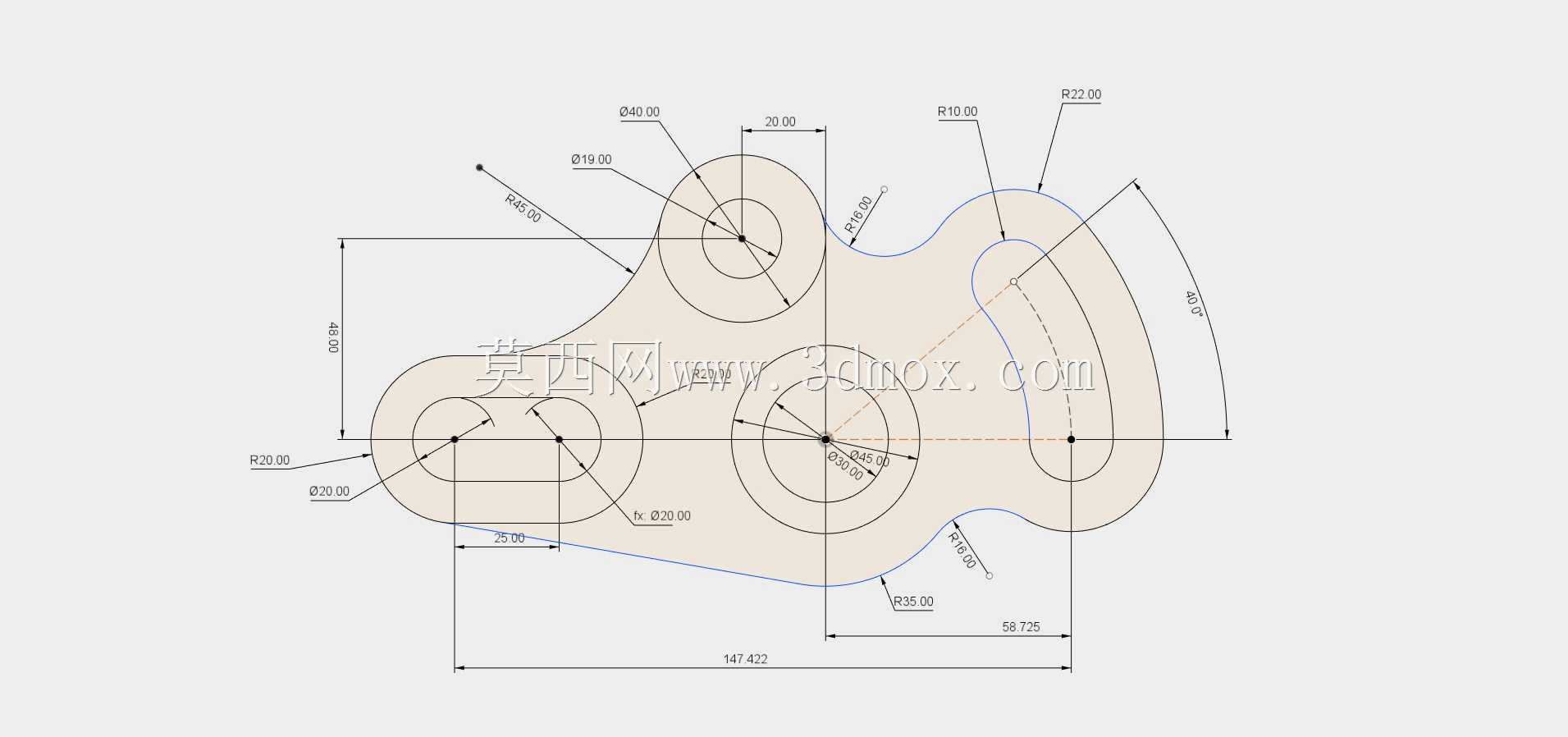

　　避免长期受径向载荷出现孔壁变形；右上角的斜向孔位用于挂载斜置的导向轮或检测元件，孔位的角度通过轮廓上的圆弧切线做定位基准，加工时可直接通过轮廓找正，减少专用工装的使用。外形尺寸方面，零件总长度控制在147毫米左右，总宽度约90毫米，整体最大厚度可根据实际载荷需求在8-15毫米区间调整，所有外轮廓均采用圆弧过渡，没有尖锐直角，既减少了加工时的应力集中问题，也避免装配过程中划伤操作人员或相邻管线。安装边界上，三个孔组的中心距分别做了严格的公差约束，左侧腰型孔中心到中部主孔中心的水平距离为57.75毫米，中部主孔到右上角斜孔的中心连线长度为66.5毫米，所有孔位的端面都做了0.5毫米的倒角处理，方便紧固件导入，也去除了加工毛刺。

　　轮廓上的内凹圆弧和外凸圆弧分别做了R10到R30不等的曲率设计，在保证结构刚度的前提下尽可能去除多余材料，降低零件自重，对于需要随动机构往复移动的安装场景，这种轻量化设计能有效降低运动惯量，提升机构响应速度。从实际使用角度出发，这类支架的材质多选6061铝合金或Q235钢板，铝合金材质适用于载荷较小、对自重有要求的移动设备场景，表面做阳极氧化处理提升耐磨和抗腐蚀能力；Q235材质适用于固定安装、承载较大静载荷的场景，表面做喷塑或镀锌处理适配不同的工作环境。设计过程中需要重点关注各孔位的位置度公差，尤其是中部主承载孔和斜向安装孔的角度公差，需要控制在±0.1度以内，避免安装后相邻部件出现别劲、卡滞的问题。轮廓边缘的过渡圆弧需要和相邻安装部件的轮廓做避让校验，确保支架安装后不会和周边的管线、运动部件发生干涉，同时预留足够的扳手操作空间，方便现场装配时拧紧紧固件。
