六边形带安装孔密封垫片结构设计

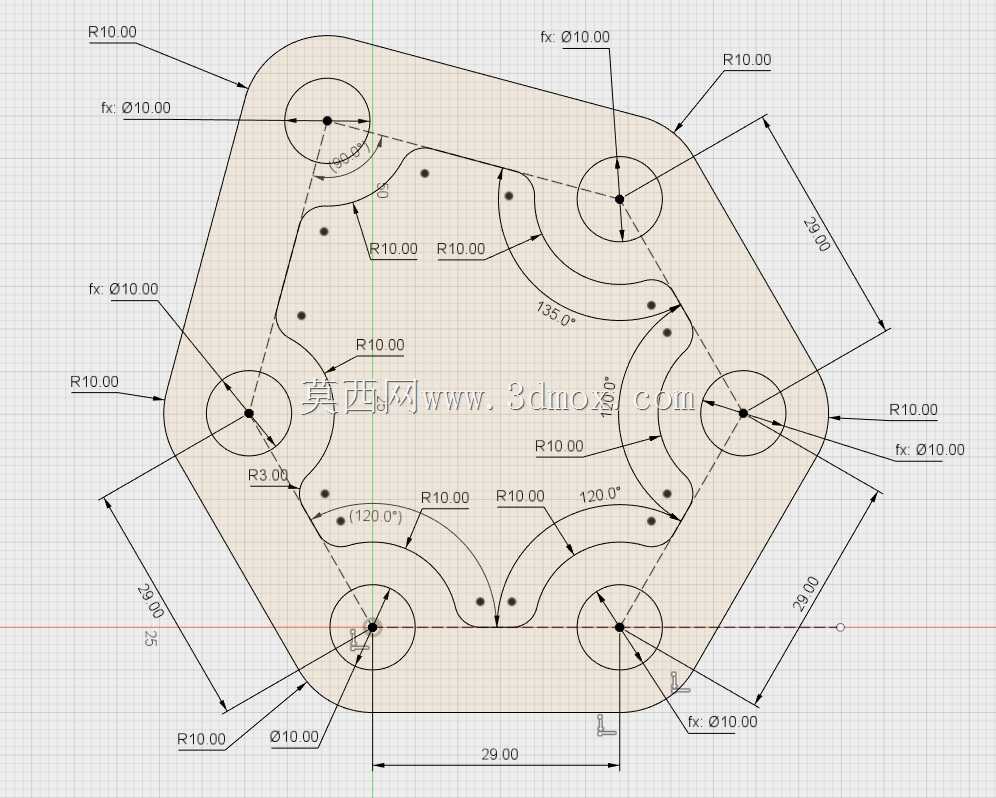

　　在流体输送管路、压力容器端盖、泵阀连接面这类存在静密封需求的工业场景里，垫片是弥补结合面加工微观不平度、阻断介质泄漏路径的核心基础零件，本次设计的这款异形密封垫片，针对特定六边形布局的连接法兰做了适配优化，能在常规工况下替代标准圆形垫片解决非规则安装面的密封痛点。从实际安装边界来看，这款垫片整体采用正六边形外轮廓，六个角点位置均匀分布贯通的螺栓安装孔，孔位的中心距完全匹配对应法兰的螺栓排布，安装时无需额外调整对位，螺栓穿入后能自然限制垫片的径向窜动，避免设备运行过程中因振动导致垫片移位、密封失效。垫片的内圈轮廓并非规则圆形，而是根据被密封端面的介质流通区域做了仿形设计，边缘做了平滑的圆弧过渡，既不会遮挡介质流通通道，

　　也能最大化覆盖结合面的密封区域，减少多余的材料占用，同时降低垫片被介质压力冲蚀的风险。设计过程中首先要考虑的是压缩回弹特性，垫片的厚度选取需要匹配结合面的平面度公差，当螺栓按对角顺序拧紧到规定预紧力时，垫片材料能产生均匀的弹性变形，填充结合面之间的微小凹坑与加工纹路，阻断气体、液体等介质的泄漏通道；六个安装孔的周边做了局部的应力分散处理，避免螺栓压紧时孔边出现应力集中导致垫片撕裂，尤其是在温度波动的工况下，材料热胀冷缩产生的附加应力能通过孔周的平缓结构释放，延长垫片的使用寿命。不同于标准圆形垫片的通用适配性，这款异形垫片专门针对六边形安装法兰的场景做了优化，在一些紧凑型的设备腔体连接位置，六边形法兰相比圆形法兰能节省更多的安装空间，

　　对应的仿形垫片能在有限的压紧区域内实现更可靠的密封效果，比如小型液压阀组的集成块端盖、紧凑型气动元件的连接面，这类位置安装空间局促，螺栓排布呈六边形布局，常规圆形垫片要么尺寸过大干涉周边元件，要么密封覆盖范围不足，这款垫片的轮廓完全贴合法兰的密封面边界，安装后不会超出法兰外缘，也不会向内伸入介质腔过多，避免垫片长期受介质冲刷出现掉屑污染管路的问题。从结构细节上看，垫片的内外边缘都做了去毛刺处理，安装时不会划伤法兰的密封面，也不会在压紧过程中出现边缘褶皱导致的密封间隙；六个安装孔的孔径比适配螺栓的公称直径大0.2mm左右，既保证安装时螺栓能顺利穿入，也不会因为间隙过大导致压紧时垫片在孔位处出现过度变形。在实际选型应用时，

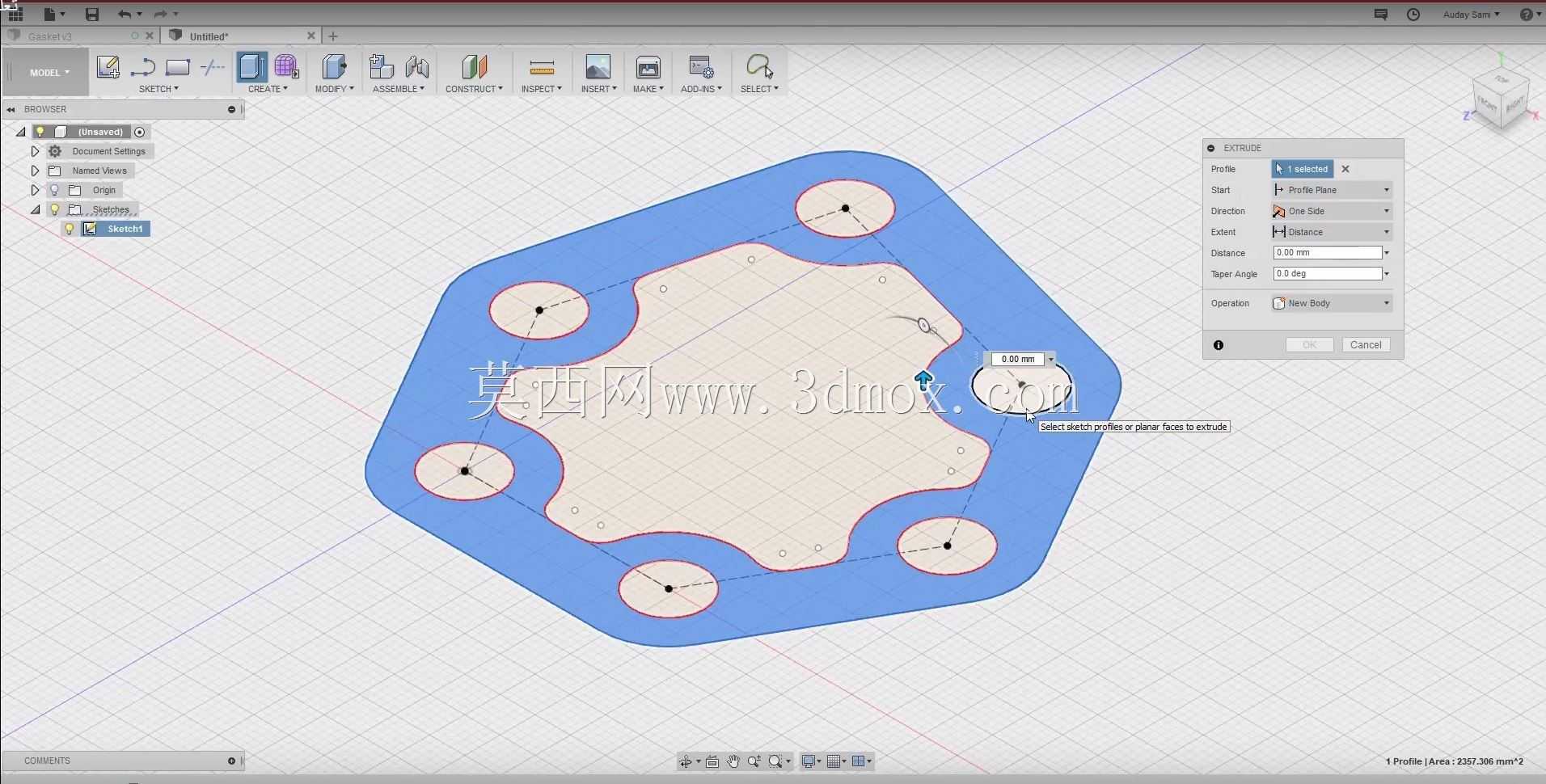

　　这款垫片适配的工况压力范围与所选材料直接相关，若采用丁腈橡胶材质可适配常规油压、气压工况，温度适用范围在-30℃到120℃之间，若采用金属缠绕复合材质则可适配更高压力、更高温度的蒸汽或化工介质场景，设计时预留的厚度余量能满足不同压缩率材料的使用需求，无需调整安装孔位与轮廓尺寸即可直接替换不同材质的垫片坯料。很多现场维修场景里，遇到非规则法兰的密封件损坏往往需要现场手工裁剪垫片，手工制作的垫片孔位对位不准、轮廓边缘不规整，很容易出现安装后泄漏的问题，这款经过参数化建模的垫片结构，所有孔位与轮廓尺寸都做了关联约束，只要输入对应的法兰螺栓中心距、内圈流通区域尺寸，就能快速调整生成对应规格的垫片模型，直接用于加工生产，省去现场测绘裁剪的繁琐步骤，也能保证密封件的尺寸精度，降低因垫片制作不合格导致的返工率。在装配逻辑上，这款垫片的安装不需要额外的定位销，六个螺栓孔本身就起到了定位作用，拧紧螺栓时按照对角分步拧紧的工艺要求，就能保证垫片各位置的压缩量均匀，不会出现局部压得过紧导致垫片损坏、局部压得太松出现泄漏的情况；垫片的六边形外轮廓与法兰外缘基本齐平，安装后可以直接通过目视检查垫片是否对位准确，不需要额外的检测工具就能判断安装是否到位，适合批量装配的生产线场景，能有效提升装配效率。
