多曲面平滑过渡木质连接构件

　　在非标设备的木质工装、定制家具的结构衔接、木工机械的导向辅件设计场景中，多曲面过渡构件一直是结构建模的难点，这类构件往往需要同时衔接两个不同走向、不同截面轮廓的安装基面，既要保证衔接处的曲面顺滑无折痕，避免应力集中导致的木质构件开裂，还要满足安装后与相邻部件的贴合精度，不能出现错位、缝隙不均的问题。本次设计的这款过渡构件，核心解决的就是两个正交方向矩形基面之间的平滑衔接问题，区别于常规的直角拼接或者单圆弧过渡，它采用了多截面放样的建模逻辑，从一端的矩形平直截面出发，沿着预设的空间引导线，逐步过渡到另一端带弧形顶面的矩形截面，整个曲面的曲率变化连续，没有突兀的折角，不管是作为木质输送线的导向过渡块，还是作为定制柜体的装饰承重衔接件，

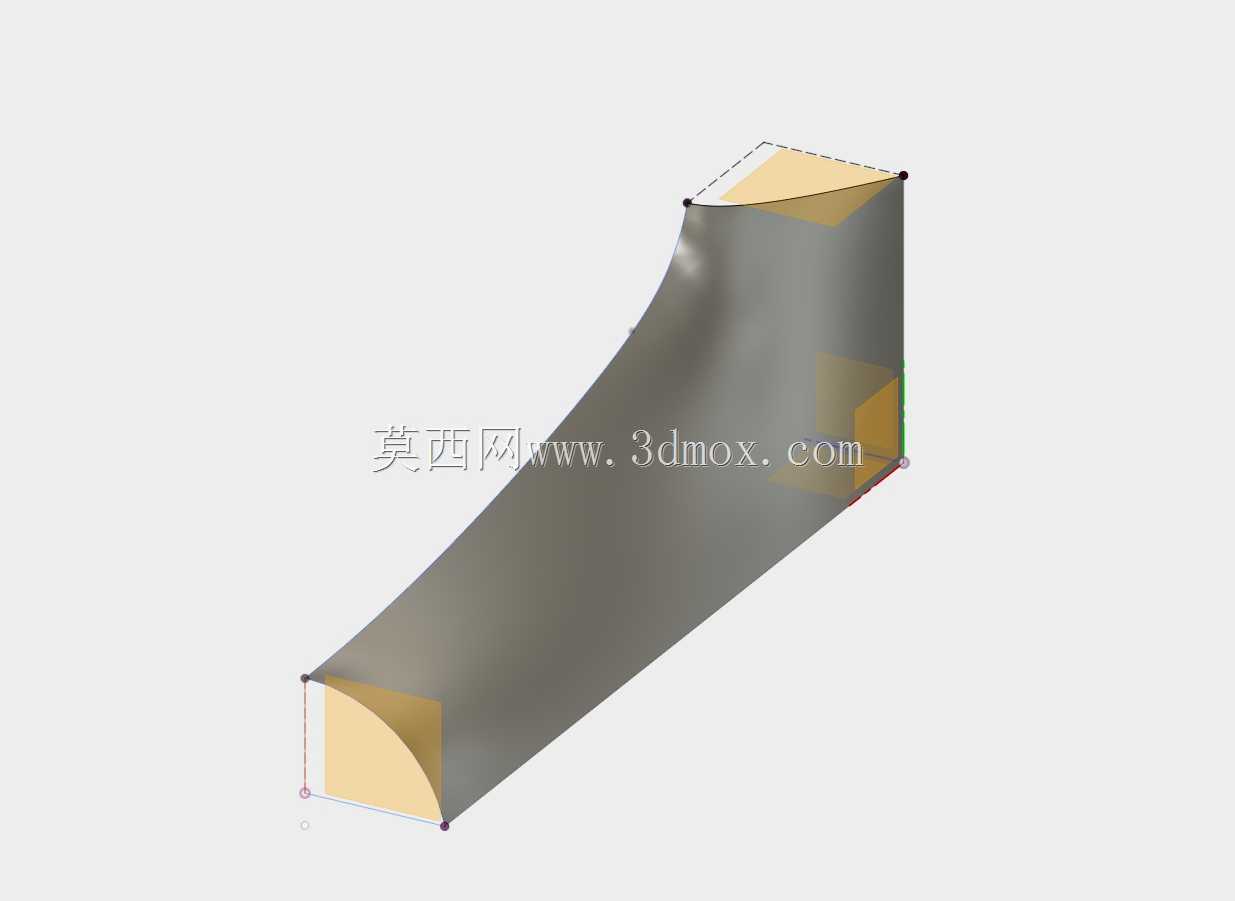

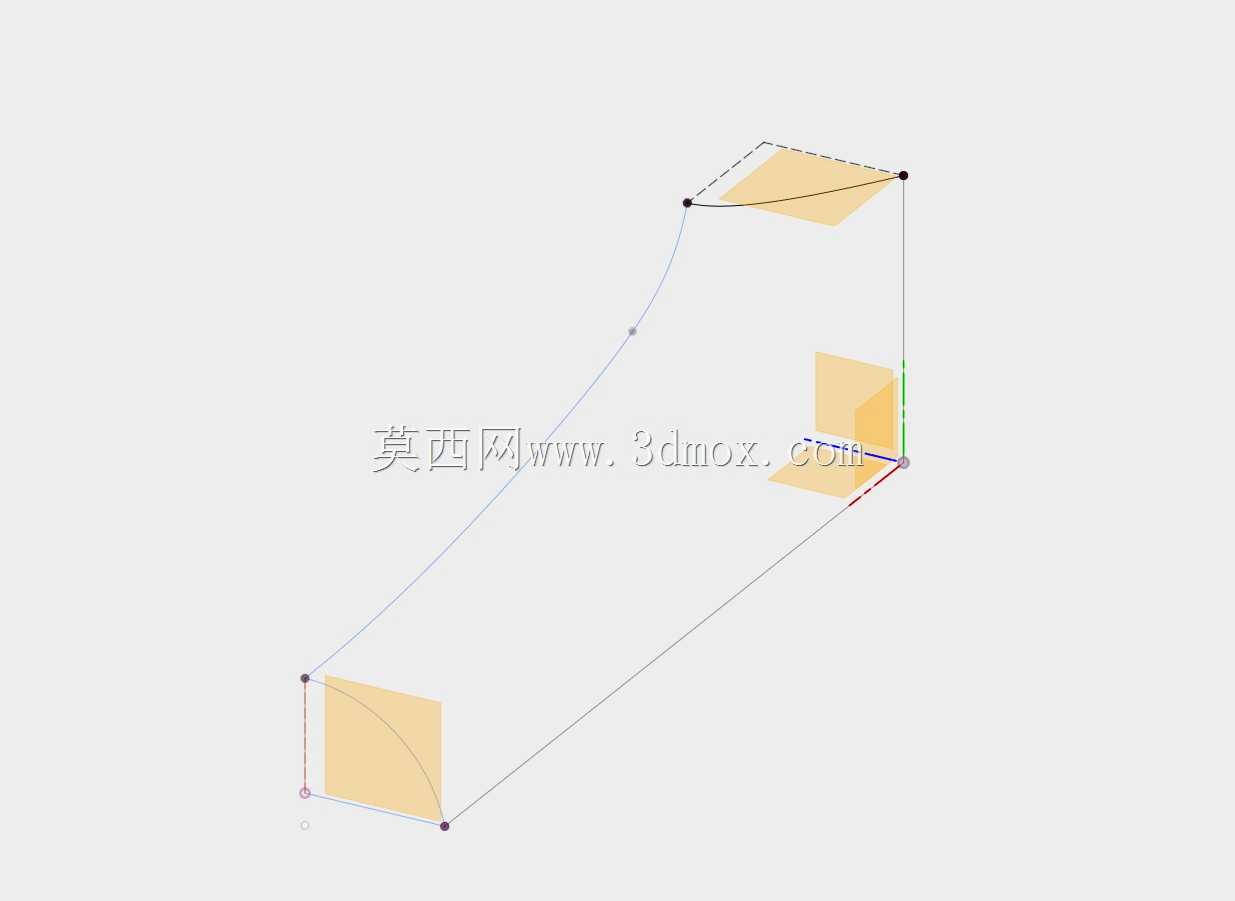

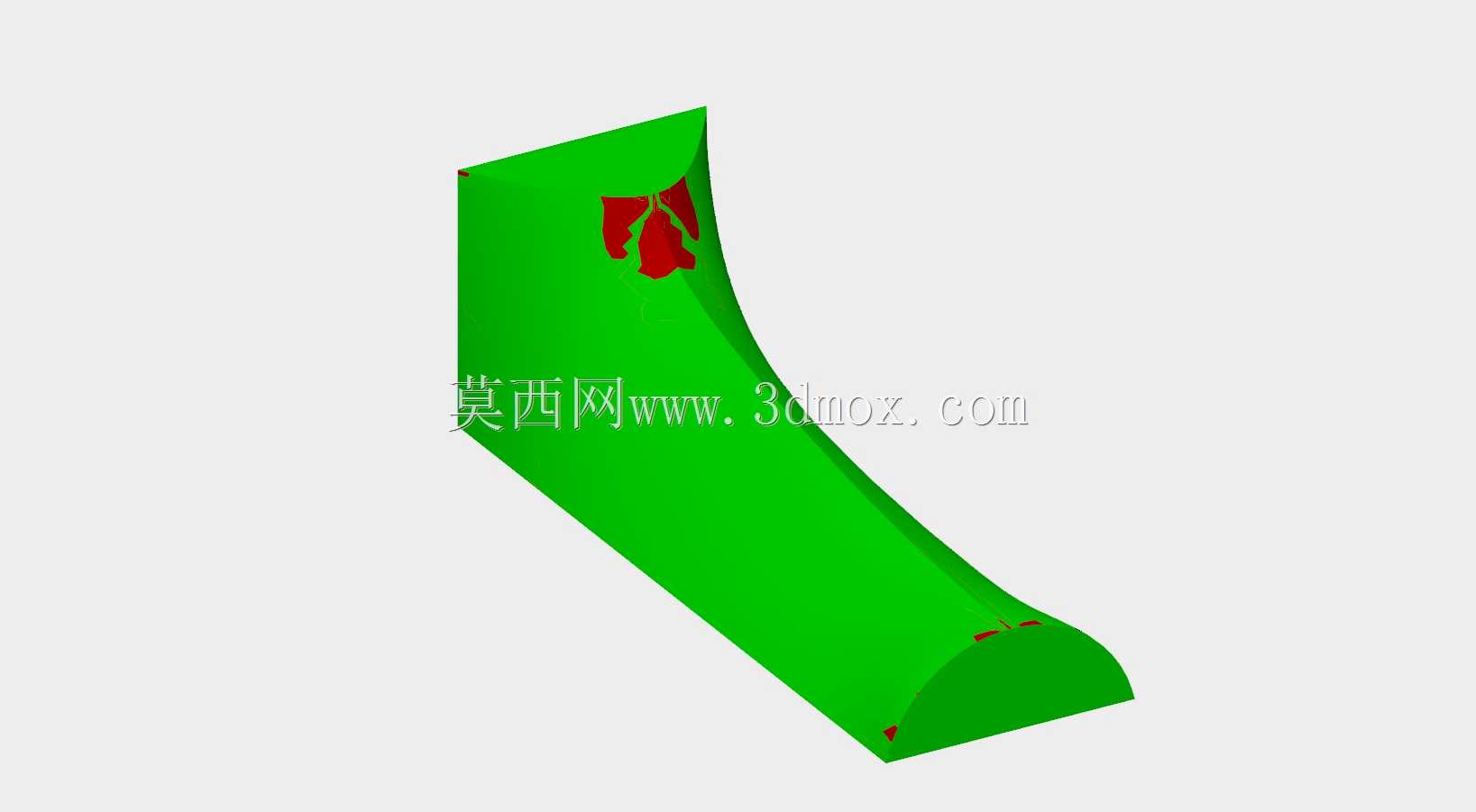

　　都能很好地适配安装需求。从安装边界来看，构件两端的安装基面均为标准矩形平面，可直接通过沉头螺丝与相邻的木质或金属基材固定，安装时不需要对相邻部件做额外的修型处理，构件的整体厚度控制在常规木工板材的加工范围内，既可以通过整块实木铣削成型，也可以通过多层木皮热压后精加工得到，加工工艺适配常规的木工CNC加工设备，不需要特殊的定制刀具。在设计思路上，建模初期先确定两端的截面轮廓参数，保证两端截面的外接尺寸与相邻对接部件的截面尺寸完全一致，避免安装后出现台阶差，之后通过调整放样引导线的曲率控制点，让构件顶面的弧形过渡自然，侧面的曲面从平直段顺滑过渡到弧面段，整个曲面的G2连续性经过校验，不会出现光影扭曲的问题，对于需要做表面涂饰的应用场景，

　　这种连续曲面能让油漆附着更均匀，不会出现积漆或者露底的问题。在实际设备应用中，这类构件常被用在木工流水线的工件导向段，当工件需要从平直输送面过渡到弧形导向面时，这种平滑过渡的构件能避免工件卡滞，减少木质工件表面的磕碰划伤；在定制实木家具的结构中，它可以作为扶手与立柱的衔接件，或者作为柜体层板与侧封板的过渡装饰件，既承担一定的结构连接强度，也能提升家具整体的线条流畅度。构件的内部为实心结构，整体强度满足常规的静载荷承重需求，在作为承重连接件使用时，可根据实际载荷情况调整内部的加强结构，不过对于常规的工装辅件或者家具装饰件来说，实心结构的强度已经完全足够，不需要额外做镂空减重处理，反而能避免加工过程中出现的变形问题。

　　建模过程中需要特别注意曲面的缝合精度，所有相邻曲面之间的公差控制在0.02mm以内，避免后续加工时出现刀路断层，同时两端的安装面要做平面度校验，保证安装后与基材的贴合间隙不超过0.1mm，防止安装后出现松动或者异响。另外，构件的边角位置都做了微小的圆角处理，避免加工和安装过程中出现锐边划伤的问题，这些细节处理虽然不影响整体的结构功能，但在实际工程应用中能大幅提升构件的使用安全性和装配便利性。
