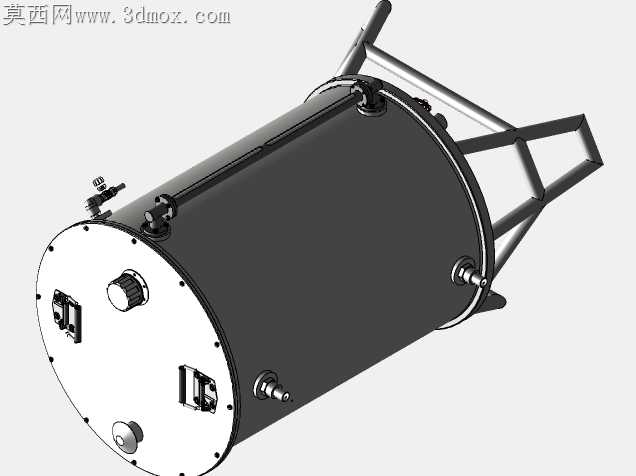

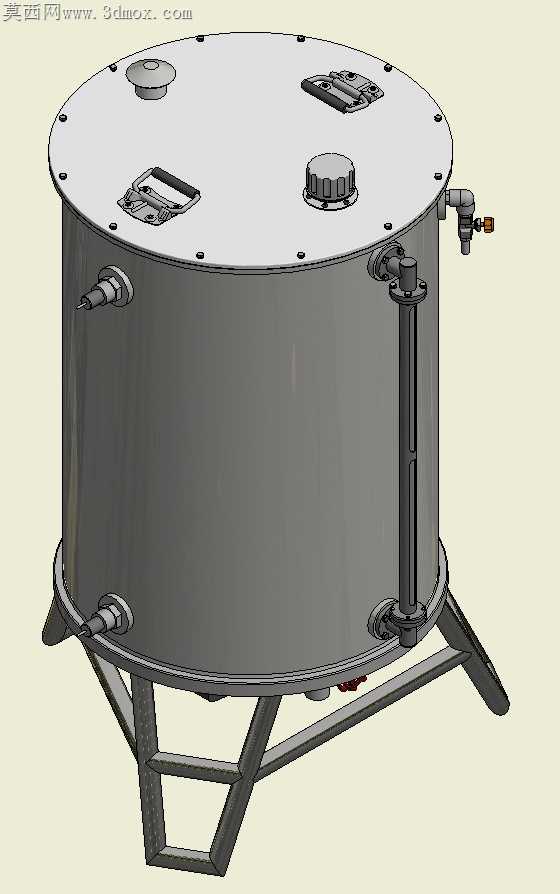

200升立式储液罐结构设计方案

之前做小容量储液罐试装的时候，侧边液位计的安装孔位差了0.8毫米，密封垫压合后总有渗液痕迹，这次做200升规格的时候，特意把所有外接接口的同轴度公差压到了0.1毫米以内，避免后期装配的时候反复修锉孔边毛刺。罐身底部的斜撑支架，一开始想省料用等边角钢直接拼，算完满载200升液体的承重后，发现支脚接触地面的位置应力集中太明显，特意把支脚末端做了加宽折弯，还在罐身和支架的连接位置加了一圈环形补强圈，就算是车间地面不平整，罐体放上去也不会出现局部变形的问题。罐顶的几个功能口，一开始把加注口和呼吸阀的位置放得太近，实际拧盖的时候扳手会互相干涉，后来反复调整了三次孔位间距，保证每个接口操作的时候都有足够的扳手空间，不会出现拧不到位的情况。侧边的放料阀选的是带锁止结构的球阀，安装位置特意留了接软管的操作空间，就算是戴劳保手套操作也能轻松开关。跨格式转档的时候，一开始罐顶的冲压把手曲面总是出现破面，反复调整了曲面缝合公差才把所有面都封严，不会出现后期工程图导出的时候缺线的问题。做结构取舍的时候，本来想在罐内加防浪板，后来考虑到这个罐体主要是固定工位存储用，不是车载运输场景，去掉防浪板既能减少焊接工序，也能方便后期清理罐内残留的积液。罐体表面的焊缝位置，都做了圆角过渡处理，避免焊接应力集中，也不会留下容易积灰的直角缝隙。三个支脚的安装平面特意做了共面校验，就算是用普通钢板下料，焊接后也不用额外铣削加工就能放平，降低量产的加工成本。罐顶的人孔盖板周围的螺栓孔，是按等间距圆周排布的，每个螺栓的预紧力都能均匀压合密封垫，不会出现局部压不紧漏液的情况。之前做实训项目的时候，有学员把液位计的上下接口装反，导致液位显示不准，这次在模型里特意给接口做了防呆结构，上下接口的管径做了细微差别，装配的时候根本装不反，能减少现场安装的出错概率。
