铰刀拉刀负载处理工装结构设计

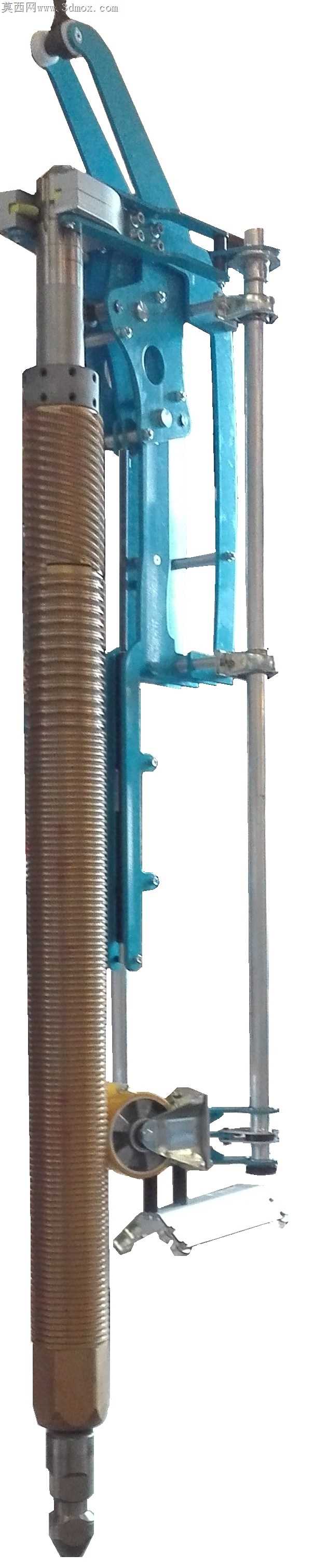

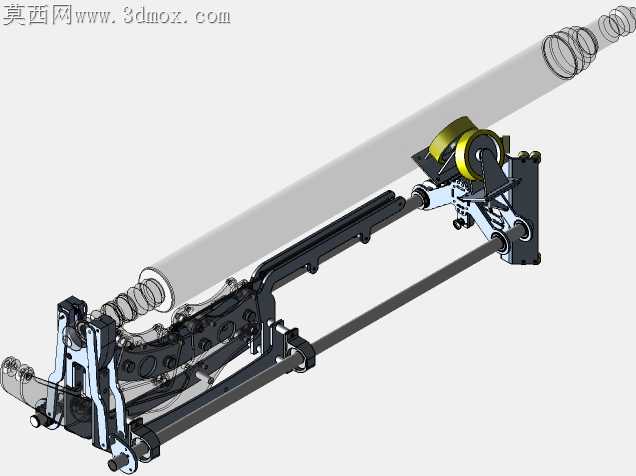

当初在车间调试铰孔工序时，频繁遇到拉刀回程带起工件毛刺、负载突变崩损刃口的问题，才想着做这套适配的负载处理结构。最开始搭框架的时候没考虑到跨软件转档的曲面破面问题，蓝色支撑臂的弧形让位面导进工程图软件时丢了三处相切约束，后来反复调整STEP格式的导出精度，把相邻曲面的公差压到0.01mm才解决破面，不然加工出来的让位槽会和刀杆回程路径干涉。做结构取舍的时候特意把承载线圈的筒座做了滚花防滑处理，最开始想做光滑镀铬面，实际试装的时候发现筒座要承受铰刀进刀时的轴向负载，光滑面在频繁震动下会出现锁紧螺栓滑移，滚花的纹路深度特意选了0.3mm，既不会因为纹路太深藏切削屑，又能提供足够的静摩擦力。支撑臂的镂空结构不是为了好看，最开始做的实心臂重量太大，拉刀上下动作时的惯性负载会超出行程传感器的阈值，反复抠掉非受力区域的材料后，整体重量降了37%，动作时的负载波动控制在了额定值的8%以内。装配公差这块卡了快一周，两根导向立柱的同轴度最初标了0.05mm，实际装配时发现刀杆下行到铰孔深度时会出现卡滞，后来把同轴度提到0.02mm，同时在立柱和安装座的配合面加了1mm的调整垫片组，现场装配时可以根据实际加工的工件高度微调导向间隙，不用重新配磨立柱。最容易忽略的是底部的接屑托盘，最初设计的时候托盘边缘做了直角翻边，试切时铁屑顺着翻边卡进了导向套的缝隙里，后来把翻边改成15度的斜角，铁屑会顺着斜面滑到排屑口，不会堆积在运动部件附近。做这套结构的时候没追求什么花哨的功能，全是对着现场加工出的问题一点点改的，从刃口负载的卸力路径到每个紧固件的防松方式，都是跟着车间实际操作的工况调的，就连标签上标注的装夹位置，都是反复试了十几次不同装夹点后选的负载最小的位置，不会因为装夹应力导致工件变形影响铰孔精度。
