越野岩石弹跳赛车钢管车架结构设计

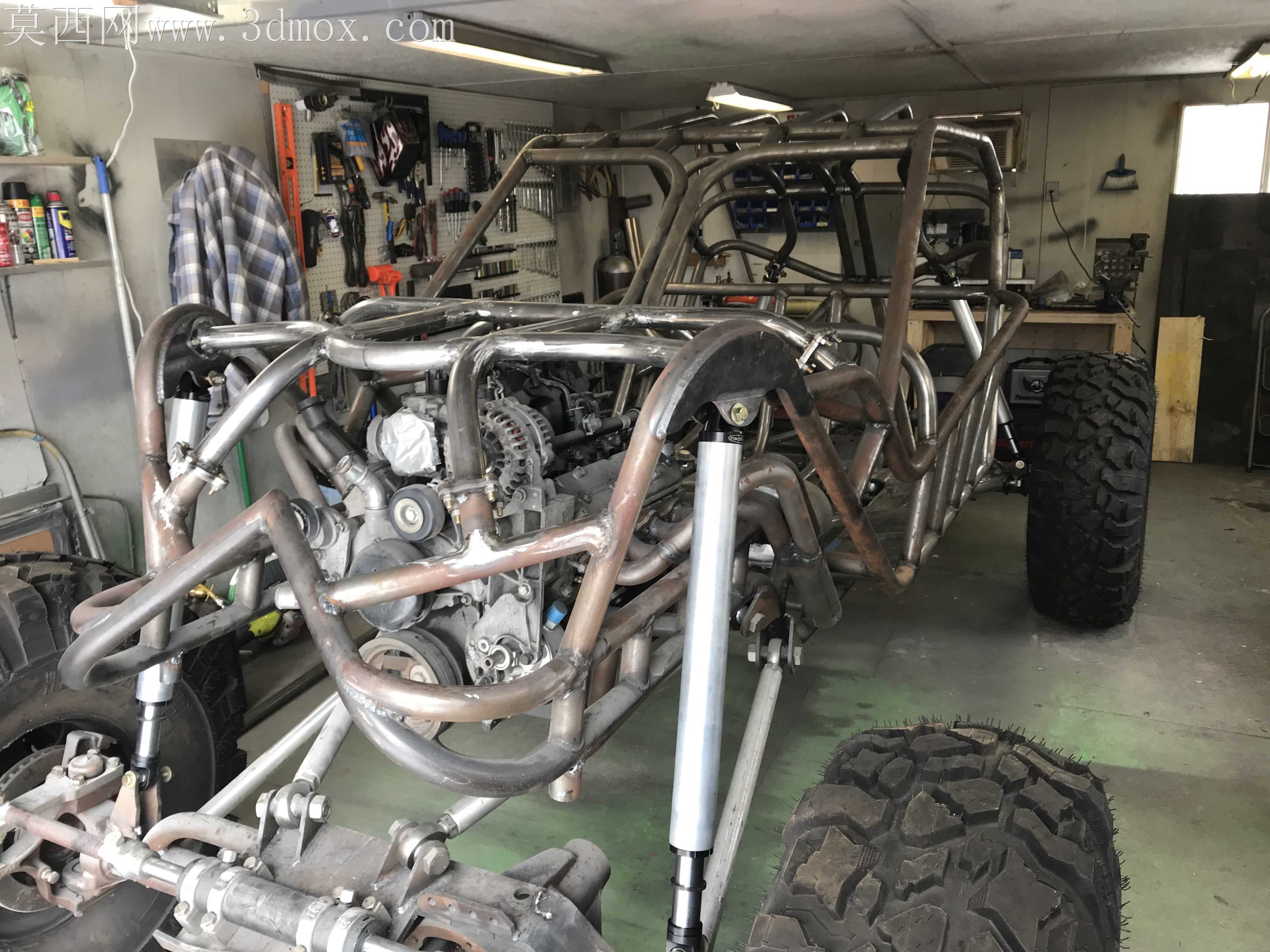

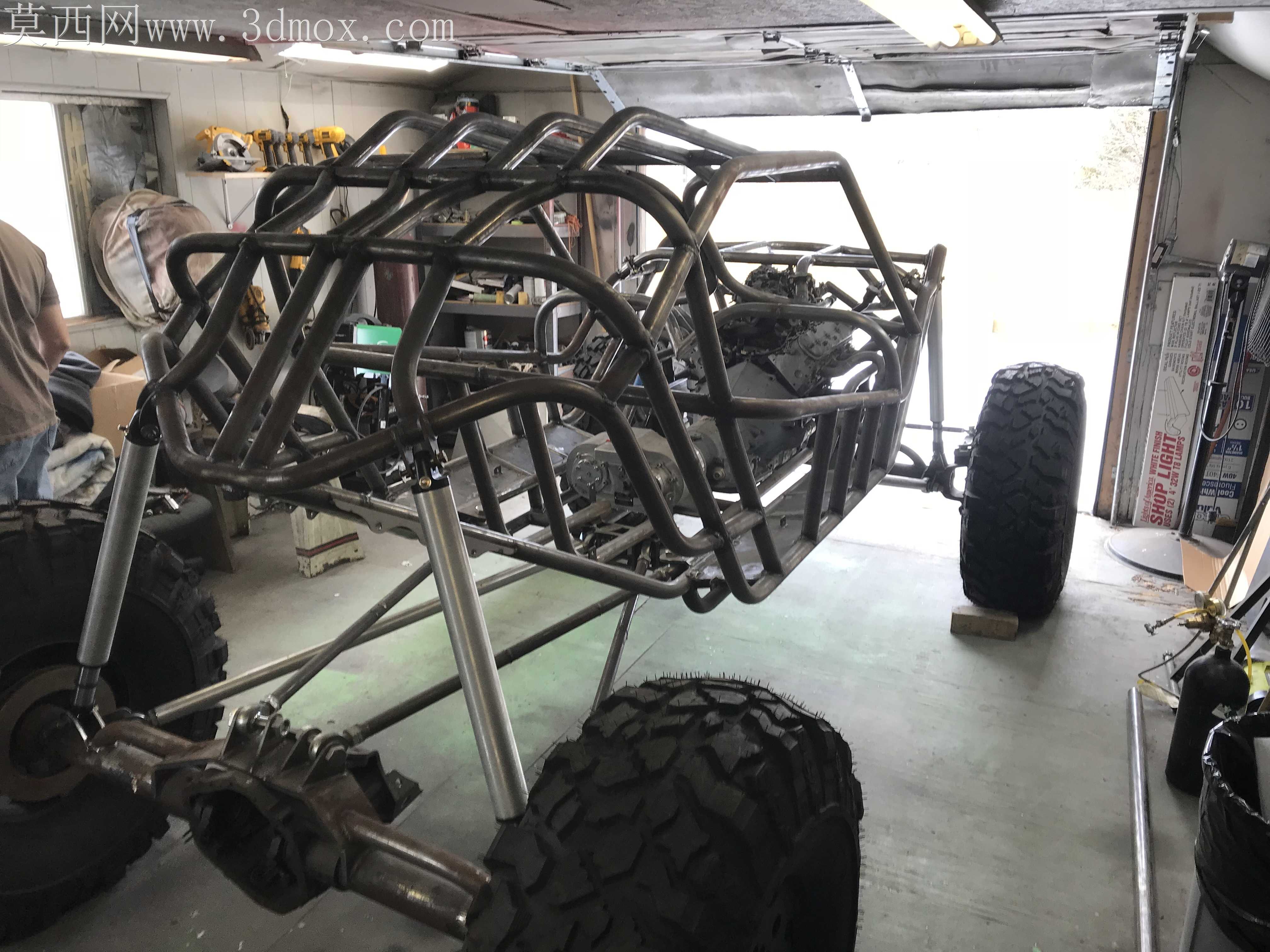

刚切完第一组弯管试样的时候，切口处的卷边毛刺卡得定位销半天拔不出来，那会就知道这套管架的公差不能按普通改装件放。管与管相贯的位置，一开始留的0.2mm装配间隙根本不够，弯管回弹带来的角度偏差让相邻两根主管在拼接时错边快1mm，后来逐段调整相贯线的切割余量，把受力集中的防滚环位置的对接间隙压到0.1mm以内，非受力的尾部装饰管段放宽到0.3mm，拼焊的时候才不用反复敲管校正。

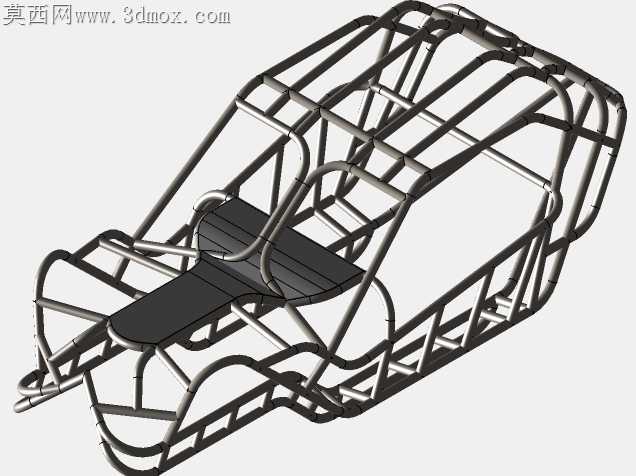

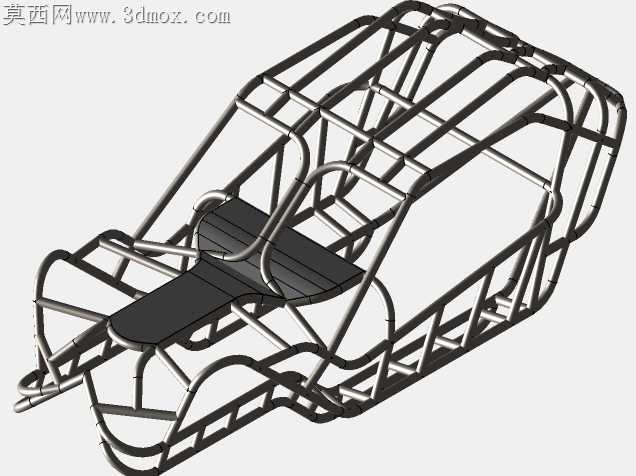

当初画这套架子的灵感，是看了几场无规则岩石越野赛的实拍，那些参赛车的管架要么在连续飞跳后焊缝开裂，要么侧挂岩石时侧面管变形卡到悬挂行程。做结构取舍的时候，特意把主防滚环的管径从常规的38mm加到42mm，管壁厚度选了2.5mm的冷拔无缝管，而前部缓冲吸能区的管段用了2mm壁厚的同规格管材，既保证碰撞时的溃缩吸能空间，又不会让整车前部过重影响攀爬时的重心分配。

跨软件转档的时候出过一次问题，最初在结构仿真软件里调整完管架受力路径，导进三维建模环境时，部分相贯线的圆角特征丢失，有几处弯管的折弯半径因为转档精度问题出现了0.5mm的偏差，要是直接拿去给激光切管机下料，切出来的管段拼起来肯定会有缝隙。后来逐段核对每根弯管的折弯角度、直线段长度，把所有相贯处的焊接坡口提前在模型里预留好1.5mm的钝边，不用现场打磨坡口，焊完的焊缝成型也更均匀。

之前帮朋友改的攀岩车管架，就是因为座椅安装位的管距没算准，装完赛车座椅后安全带挂点偏了3cm，过连续颠簸路的时候安全带磨肩膀。这次做的时候，提前把常用的桶型座椅安装孔位、四点式安全带的挂点坐标都嵌到管架模型里，侧边防撞管的位置刚好在车门腰线高度，侧倾蹭岩石的时候不会直接磕到驾驶舱内部，脚部空间的管段特意做了向内收的弧度，飞跳落地时脚不会因为车身形变被管架挤到。

跑公路测试的工况也考虑到了，管架和底盘连接的八个固定座，每个都做了双层加强片，避免长期公路行驶的震动带来固定座疲劳开裂。尾部的管架预留了油箱和散热系统的安装位，不用后期切管改位置，裸露的管架结构也方便后期检修各个部件，不用拆一堆覆盖件才能碰到管路。
