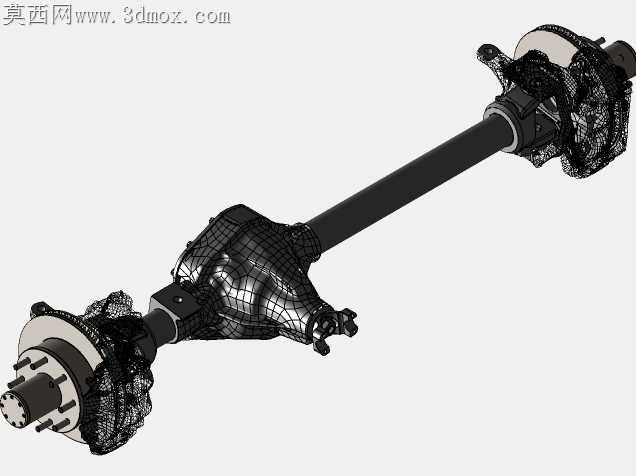

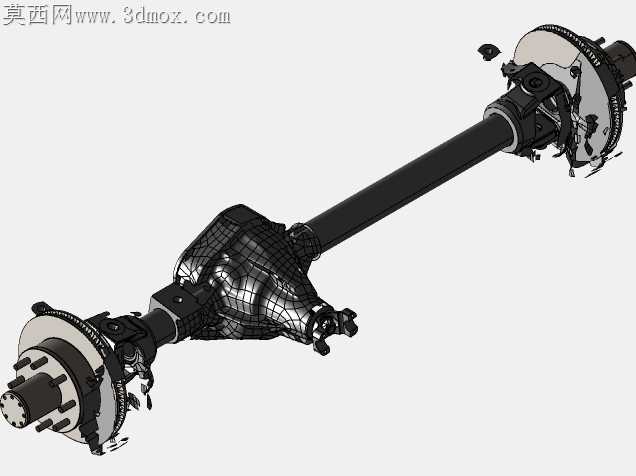

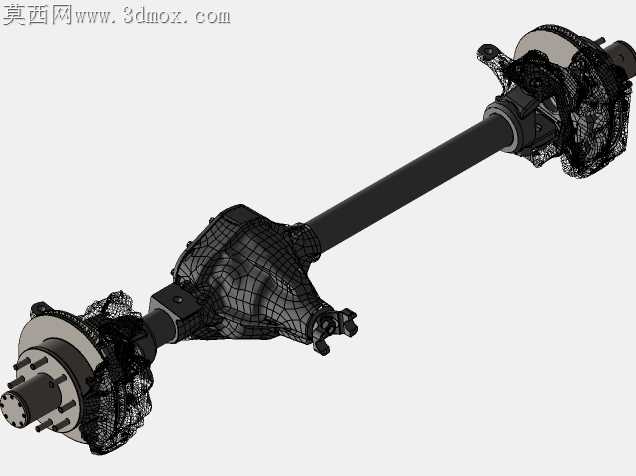

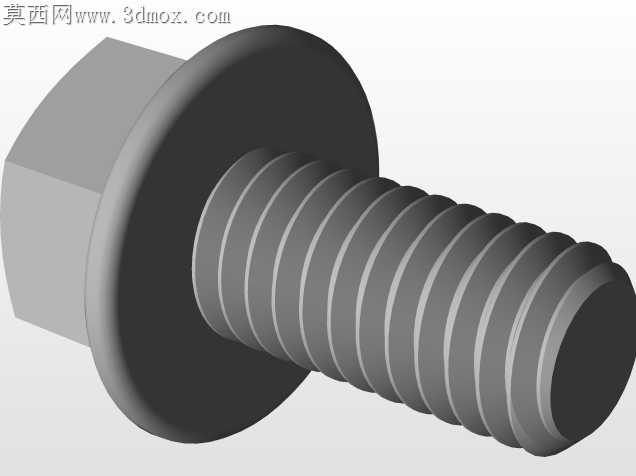

达纳60高齿越野车辆驱动前桥结构

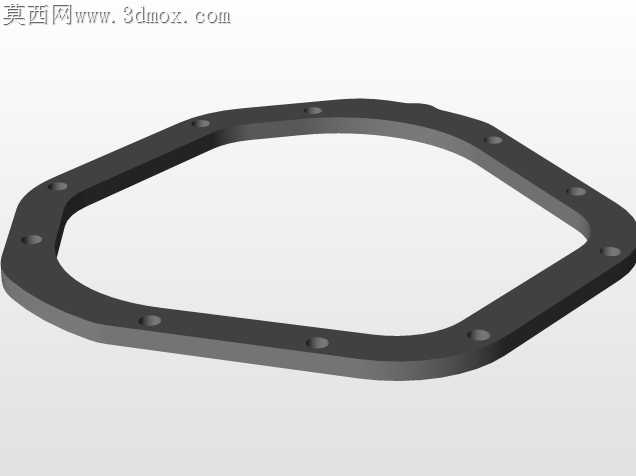

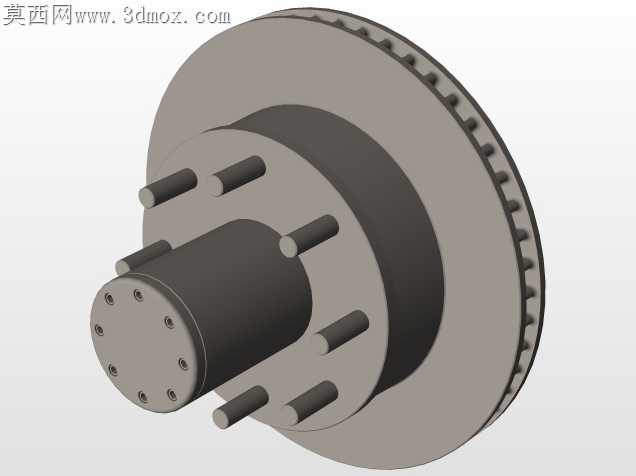

刚拿到扫描源文件的时候，差速器壳体安装面的点云毛刺攒了厚厚一层，扫描时附着的车间切削碎屑没清理干净，导致主减安装座的定位孔轮廓飘了近0.3mm，要是直接拿来做桁架适配，后期连接杆支架的安装孔位肯定对不上，装车时桥体和车架的硬连接会憋出应力裂纹。我没急着直接补面，先把两端轮边的制动盘安装面单独切分出来，毕竟越野工况下轮边承受的冲击载荷最大，扫描时轮毂螺栓孔的位置因为反光缺了两块点云，我对照实车的螺栓分布圆参数一点点补全轮廓，特意把螺栓孔的倒角做了0.2mm的公差预留，避免后期加工时孔位偏斜导致制动盘跳动量超标。

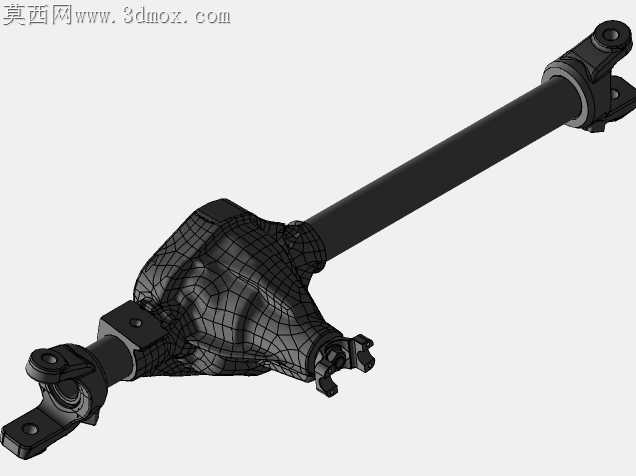

处理中间桥壳的时候，我特意保留了原厂桥壳的加强筋结构，之前帮朋友改越野赛车时吃过亏，为了减重把桥壳加强筋磨薄了两毫米，飞坡落地直接把桥壳墩裂，这次做工作组件拆分时，把桥壳、主减总成、两侧轮边的制动总成、半轴都拆成了独立的可编辑组件，方便后期调整连接杆支架的安装位置。跨格式转档的时候踩过坑，之前把扫描的网格文件直接转实体导进工程图环境，差速器内部的行星齿轮啮合面因为网格破面，转出来的实体缺了三个齿，这次我先把网格做了拓扑优化，把细碎的三角面合并成规整的曲面，再逐个检查齿轮啮合的侧隙，留了0.15mm的标准啮合间隙，避免转档后出现齿面干涉。

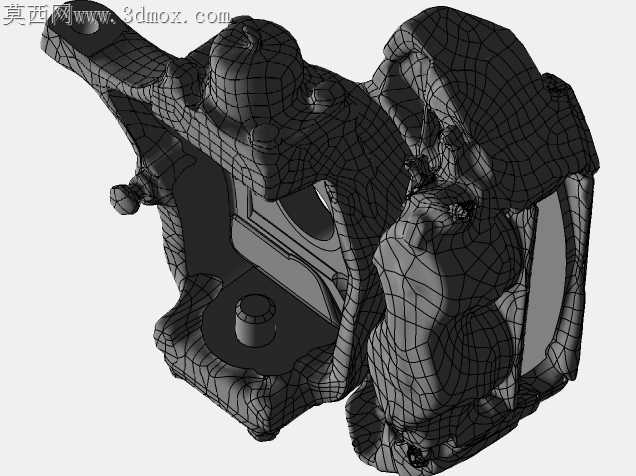

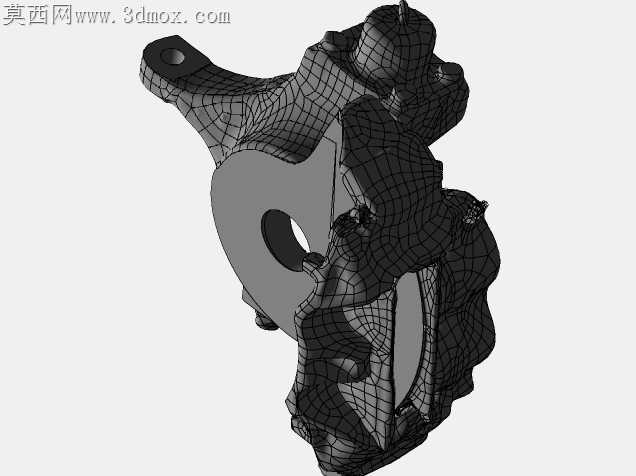

做轮边制动器部分的时候，注意到原厂的制动卡钳安装座有个细微的铸造拔模斜度，扫描出来的点云把这个斜度扫成了直角，要是按这个结构做支架适配，卡钳装上去会和轮毂的防尘盖蹭到，越野跑烂路的时候进了泥沙很快就会把卡钳活塞磨坏，我特意把拔模斜度还原成1.5度，还在卡钳安装座的位置加了0.1mm的安装间隙预留。桥管和差速器壳体连接的焊缝位置，扫描出来的轮廓凹凸不平，我没把它修成完全光滑的曲面，保留了焊缝的凸起结构，毕竟后期做有限元分析的时候，焊缝位置是应力集中点，修成光面反而会让仿真结果失准，没法准确算出桥体能承受的最大冲击载荷。

拆分组件的时候特意把半轴做成了独立零件，之前改大尺寸越野胎的时候，原厂半轴的花键啮合长度不够，大扭矩输出时容易把花键齿打秃，这次模型里我把花键的啮合长度标注得清清楚楚，后期如果要强化传动，直接在这个基础上加长花键就行，不用重新测绘整个桥体。两端的轮边轴承安装位，我特意核对了轴承的配合公差，做了0.02mm的过盈配合预留，要是间隙留大了，越野时车轮的径向跳动会直接传到转向系统，跑高速的时候方向盘抖得握不住。整个桥体的组件拆分完之后，我逐个检查了装配关系，把所有干涉的面都做了微调，不管是拿来做车架改装的适配参考，还是做传动系统的强化设计，都能直接拿来用，不用再花时间清理破面、核对尺寸。
