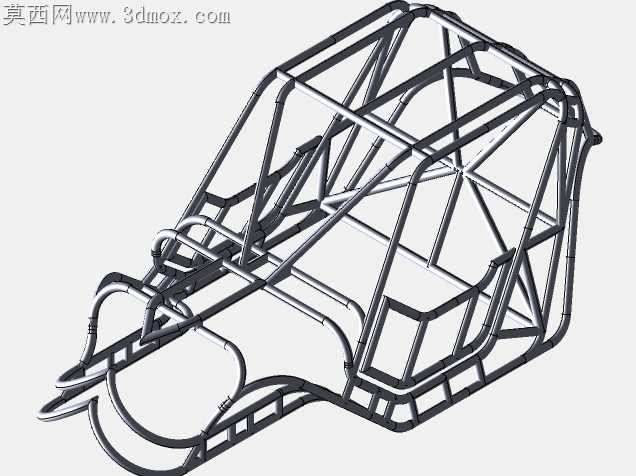

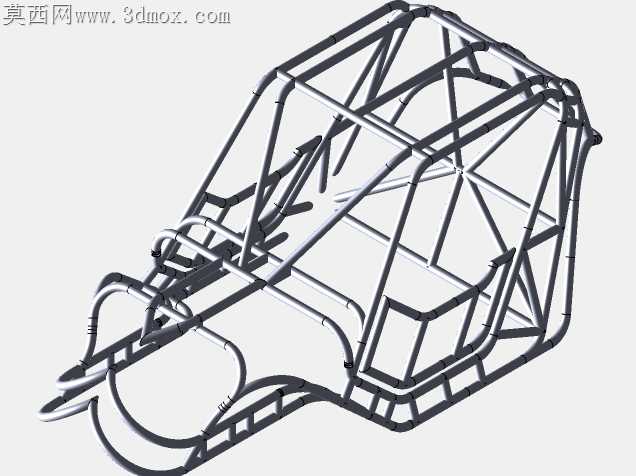

越野吉普钢管防滚架结构设计

刚切完第一组弯管就发现问题，冷弯回弹量比之前算的多了两度，对接主环侧梁的时候端口错边快两毫米，打磨坡口磨坏了三张百叶轮才把接缝对齐，焊完第一圈拿角尺靠，主环垂直度偏了1.2毫米，赶紧用千斤顶顶在工装台架上校正，没敢硬掰怕焊缝裂。做这套管架的时候没照搬赛事统一的管径规格，主环用的42mm无缝管，侧边防撞梁换成38mm的，不是偷减料，之前帮车队改车的时候见过侧撞后粗管弯折直接卡车门的案例，稍细一点的管在碰撞时能按预设褶皱方向吸能，不会直接戳向座舱。跨软件转档的时候踩了坑，一开始在结构力学软件里算完受力导成通用格式，导进三维环境后所有相贯线都碎成了碎面，光修复管端相交的破面就花了三个晚上，后来特意把每根弯管的弯曲半径、切点坐标单独列了参数表，哪怕转档丢了特征，对着参数也能快速重建，不会出现管与管之间虚接、留缝的问题。标注图纸的时候最费神的是斜向支撑管的空间角度，没法用平面视图标全，特意给每个相贯口做了单独的局部剖，标注了管口的相贯线切割角度，车间师傅拿等离子切管的时候不用反复对着三维图比划，切完直接就能对上。之前做实训项目的时候见过不少学生为了追求视觉效果乱加斜撑，看着密不透风实则力流走得乱，真撞的时候力传不到主卸力路径上，白增重还不安全。这套架的斜撑全是沿着碰撞力的传递路径布的，前碰的时候力能从车头防撞管顺着斜撑分到主环两侧、再传到后车架固定点，侧碰的时候侧梁的力能通过横向支撑分散到另一侧，不会让单侧管单独受力变形。焊接顺序也特意在模型里留了工艺备注，不能先把外框全焊死再装内部撑杆，得先点焊固定主环、前环、侧梁的定位点，再装斜撑，每焊完一组对称位置就敲焊渣测变形，避免整体焊完后框架扭歪，装不上车身安装位。管架和车身底盘的连接座特意做了加厚的垫板，不是直接把管子焊在底盘大梁上，之前见过直接焊的案例，越野飞坡落地的时候焊缝直接扯裂，加了垫板之后受力面积大了三倍，固定螺栓用的10.9级的，模型里特意留了螺栓穿装的操作空间，后期装的时候不用掏着拧扳手。考虑到后期要装内饰、线束、安全带固定点，在对应的管位上提前留了安装凸台的位置，不用后期焊完架子再到处补焊支架，破坏整体防锈层。
